Соединения прогонов (93)
Крепление прогонных балок (93) соединяет один или два прогона с балкой крыши.
Создаваемые объекты
-
Соединительные пластины
-
Боковые пластины
-
болты

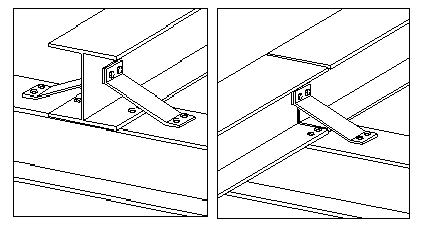

Применение
| Ситуация | Описание |
|---|---|
|
|
Прогоны, соединенные с балкой крыши. |
Порядок выбора
-
Выберите главную деталь.
-
Выберите первую второстепенную деталь.
-
При необходимости выберите вторую второстепенную деталь.
-
Щелкните средней кнопкой мыши, чтобы создать соединение.
Обозначение деталей
| Описание | |
|---|---|
|
1 |
Соединительная пластина |
|
2 |
Боковая пластина |
Вкладка «Рисунок»
На вкладке Рисунок можно управлять геометрией соединения.

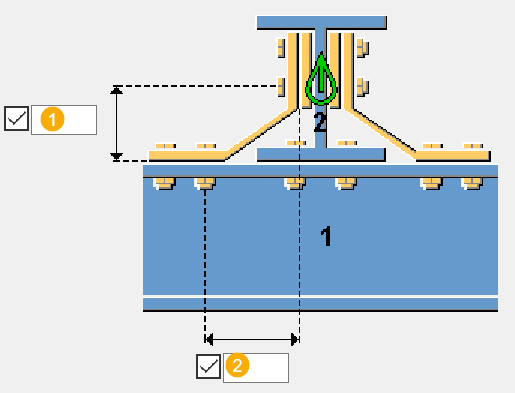

Положения болтов боковой пластины
| Описание | |
|---|---|
|
1 |
Определите вертикальное расстояние от нижней кромки прогона до первого болта в боковой пластине. По умолчанию это расстояние составляет половину высоты прогона. |
|
2 |
Определите горизонтальное расстояние от оси прогона до первого болта в боковой пластине. По умолчанию расстояние равно высоте прогона. |

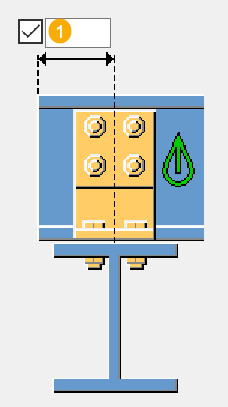

Зазор между прогонами
| Описание | По умолчанию | |
|---|---|---|
|
1 |
Определите зазор между торцами прогона. |
20 mm |
Вкладка «Детали»
Вкладка Детали служит для определения свойств деталей.
Детали
| Формат | Описание |
|---|---|
|
Соединительная пластина |
Толщина соединительной пластины. |
|
Боковая пластина |
Толщина боковой пластины. |
|
Соединительный профиль |
Выберите профиль из каталога профилей. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Имя |
Имя, отображаемое на чертежах и в отчетах. |
|
|
Обработка поверхности |
Описывает способ обработки поверхности детали. |
Вкладка «Параметры»
Вкладка Параметры служит для определения создания боковых пластин, соединительных пластин и подгонки.
Создание соединительной пластины
| Формат | Описание |
|---|---|
|
|
По умолчанию Создаются обе соединительные пластины. АвтоСтандарты могут изменить этот параметр. |
|
|
Соединительные пластины не создаются. |
|
|
Создается соединительная пластина с правой стороны. |
|
|
Создается соединительная пластина с левой стороны. |
|
|
Создаются обе соединительные пластины. |
Создание боковой пластины
| Формат | Описание |
|---|---|
|
|
По умолчанию Создаются обе боковые пластины. АвтоСтандарты могут изменить этот параметр. |
|
|
Боковые пластины не создаются. |
|
|
Создается пластина с правой стороны. |
|
|
Создается пластина с левой стороны. |
|
|
Создаются обе боковые пластины. |
Создание подгонки
| Формат | Описание |
|---|---|
|
|
По умолчанию Создаются подгонки. |
|
|
Подгонки не создаются. |
|
|
Создаются подгонки. |
Вкладка «Болты на полочной пластине»
Вкладка Болты на полочной пластине служит для определения размеров группы болтов и свойств болтов.

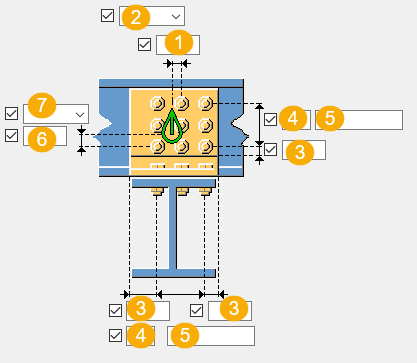

Размеры группы болтов
| Описание | |
|---|---|
|
1 |
Размер, определяющий положение группы болтов по горизонтали. |
|
2 |
Выберите, как измеряются размеры для задания положения группы болтов по горизонтали.
|
|
3 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
4 |
Число болтов. |
|
5 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
|
6 |
Размер, определяющий положение группы болтов по вертикали. |
|
7 |
Выберите, как измеряются размеры, определяющие положение группы болтов по вертикали.
|
Базовые свойства болтов
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
|
Монтажный/заводской |
Определяет, монтажным или заводским является соединение. |
Монтажный |
Продолговатые отверстия
Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
1 |
Вертикальный размер продолговатого отверстия. |
0 (создается круглое отверстие). |
|
2 |
Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера. |
0 (создается круглое отверстие). |
|
Тип отверстия |
Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой. |
|
|
Повернуть отверстия |
Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия. |
|
|
Продолговатые отверстия в |
Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента. |
Комплект болта
Флажки определяют, какие объекты компонента (болт, шайбы и гайки) входят в комплект болта.
Чтобы создать только отверстие, снимите все флажки.
Чтобы изменить комплект болтов в существующем компоненте, установите флажок Использовать при изменении и нажмите кнопку Изменить.
Увеличение длины болта
Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.
Размещение болтов в шахматном порядке
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Без смещения болтов Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без смещения болтов |
|
|
В шахматном порядке, тип 1 |
|
|
В шахматном порядке, тип 2 |
|
|
В шахматном порядке, тип 3 |
|
|
В шахматном порядке, тип 4 |
Вкладка «Болты на стенке»
Для задания размеров группы болтов и свойств болтов служит вкладка Болты на стенке.

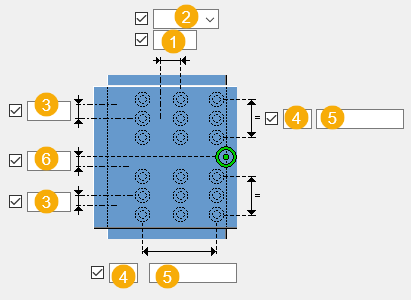

Размеры группы болтов
| Описание | |
|---|---|
|
1 |
Размер, определяющий положение группы болтов по горизонтали. |
|
2 |
Выберите, как измеряются размеры для задания положения группы болтов по горизонтали.
|
|
3 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
4 |
Число болтов. |
|
5 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
|
6 |
Размер, определяющий положение группы болтов по вертикали. |
Базовые свойства болтов
| Формат | Описание | По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Монтажный/заводской |
Определяет, монтажным или заводским является соединение. |
Монтажный |
Продолговатые отверстия
Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
1 |
Вертикальный размер продолговатого отверстия. |
0 (создается круглое отверстие). |
|
2 |
Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера. |
0 (создается круглое отверстие). |
|
Тип отверстия |
Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой. |
|
|
Повернуть отверстия |
Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия. |
|
|
Продолговатые отверстия в |
Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента. |
Размещение болтов в шахматном порядке
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Без смещения болтов Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без смещения болтов |
|
|
В шахматном порядке, тип 1 |
|
|
В шахматном порядке, тип 2 |
|
|
В шахматном порядке, тип 3 |
|
|
В шахматном порядке, тип 4 |
вкладка «Общие»
См. ссылку ниже:
Вкладка «Проектирование»
См. ссылку ниже:
вкладка «Расчет»
См. ссылку ниже:
