Ограждение. Крепление изогнутой круглой стойки (84)

Tekla Structures
Изменено: 28 окт 2024
2025
Tekla Structures

Ограждение. Крепление изогнутой круглой стойки (84)

Компонент Ограждение. Крепление изогнутой круглой стойки (84) позволяет соединить косоур и стойку с помощью соединительной пластины и гнутой детали стойки.

Создаваемые объекты

  • Соединительная пластина

  • Болты

  • Сварные швы

Применение

Ситуация Описание

Соединительная пластина и гнутая деталь стойки соединяют косоур и стойку.

Порядок выбора

  1. Выберите главную деталь.

  2. Выберите второстепенную деталь.

    Соединение создается автоматически при выборе второстепенной детали.

Обозначение деталей

Описание

1

Соединительная пластина

2

Изогнутая деталь

Вкладка «Рисунок»

На вкладке Рисунок можно управлять геометрией соединения.

Размеры

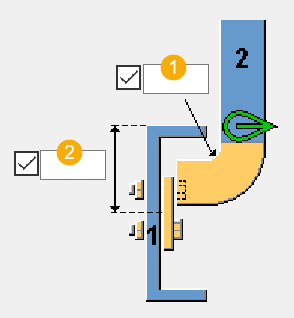

Описание По умолчанию

1

Вертикальное расстояние между центральной точкой соединительной пластины и центральной точкой соединительного конца стойки.

0

2

Эксцентриситет соединительной пластины

Горизонтальное расстояние между центральной точкой соединительной пластины и центральной линией стойки.

0

Описание По умолчанию

1

Радиус изогнутой соединительной детали

90 градусов

2

Вертикальное положение соединительной пластины

Расстояние от верхней кромки главной детали до центральной линии соединительной пластины.

76 mm

Вкладка «Детали»

На вкладке Детали можно задать свойства деталей.

Соединительная пластина

Формат Описание По умолчанию

Соединительная пластина

Толщина и ширина соединительной пластины.

10 mm

Параметр

Описание

По умолчанию

Нумерация

Префикс и начальный номер для номера позиции детали.

Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки.

Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню Файл > Настройки > Параметры).

Материал

Сорт материала.

Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню Файл > Настройки > Параметры).

Название

Имя, отображаемое на чертежах и в отчетах.

Вкладка «Параметры»

На вкладке Параметры можно задать ориентацию и фаски соединительной пластины.

Метод построения

Выберите метод построения и введите наименование изготовителя.

Тип пластины

Формат Описание

По умолчанию

Прямоугольная

АвтоСтандарты могут изменить этот параметр.

Прямоугольный

Diamond

Треугольная

Круглая

Прямоугольная по болтам

Размер пластины определяется значениями, введенными на вкладке Болты.

Круглая по болтам

Размер пластины определяется значениями, введенными на вкладке Болты.

Ориентация пластины в ситуациях с наклоном

Формат Описание

По умолчанию

Перпендикулярно второстепенной детали

АвтоСтандарты могут изменить этот параметр.

Перпендикулярно второстепенной детали

Параллельно главной детали

Ориентация пластины

Формат Описание

По умолчанию

Горизонтально

АвтоСтандарты могут изменить этот параметр.

Перпендикуляры

Горизонтально

Тип фаски

Параметр Описание

По умолчанию

Без фаски

АвтоСтандарты могут изменить этот параметр.

Без фаски

Прямая фаска

Задайте горизонтальные и вертикальные размеры фаски.

Круглая фаска

Задайте радиус фаски.

Размеры отверстия под болт

Описание

1

Диаметр отверстия

2

Расстояние от кромки до отверстия

3

Выберите стандарт болта и задайте допуск отверстия.

Ориентация выреза

Выберите ориентацию выреза.

Вкладка «Болты»

На вкладке Болты можно задать свойства болтов.

Размеры группы болтов

Описание

1

Размер, определяющий положение группы болтов по горизонтали.

2

Выберите, как измеряются размеры для задания положения группы болтов по горизонтали.

  • Слева: от левой кромки второстепенной детали до крайнего левого болта.

  • Середина: от центральной линии второстепенной детали до центральной линии болтов.

  • Справа: от правой кромки второстепенной детали до крайнего правого болта.

3

Расстояние от болта до кромки.

Расстояние до кромки — это расстояние от центра болта до кромки детали.

4

Число болтов.

5

Расстояние между болтами.

Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения.

6

Размер, определяющий положение группы болтов по вертикали.

7

Выберите, как измеряются размеры, определяющие положение группы болтов по вертикали.

  • Верх: от верхнего края второстепенной детали до крайнего верхнего болта.

  • Середина: от центральной линии болтов до центральной линии второстепенной детали.

  • Внизу: от нижнего края второстепенной детали до крайнего нижнего болта.

Базовые свойства болтов

Параметр

Описание

По умолчанию

Диаметр

Диаметр болта.

Возможные размеры определены в каталоге комплектов болтов.

Стандарт болта

Стандарт болта для использования в компоненте.

Возможные стандарты определены в каталоге комплектов болтов.

Допуск

Зазор между болтом и отверстием.

Резьба в детали

Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы).

При использовании болтов с резьбой под головку этот параметр не действует.

Да

Продолговатые отверстия

Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.

Параметр

Описание

По умолчанию

1

Вертикальный размер продолговатого отверстия.

0 (создается круглое отверстие).

2

Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера.

0 (создается круглое отверстие).

Тип отверстия

Продолговатое — создаются продолговатые отверстия.

Завышенного размера — создаются отверстия завышенного размера.

Без отверстия — отверстия не создаются.

С резьбой — создаются отверстия с резьбой.

Повернуть отверстия

Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия.

Продолговатые отверстия в

Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента.

Комплект болта

Флажки определяют, какие объекты компонента (болт, шайбы и гайки) входят в комплект болта.

Чтобы создать только отверстие, снимите все флажки.

Чтобы изменить комплект болтов в существующем компоненте, установите флажок Использовать при изменении и нажмите кнопку Изменить.

Увеличение длины болта

Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.

Размещение болтов в шахматном порядке

Формат

Описание

По умолчанию

Без смещения болтов

Этот параметр может быть изменен АвтоСтандартами.

Без смещения болтов

В шахматном порядке, тип 1

В шахматном порядке, тип 2

В шахматном порядке, тип 3

В шахматном порядке, тип 4
