Ограждение. Крепление стойки пластинами (74)

Компонент Ограждение. Крепление стойки пластинами (74) соединяет колонну с балкой с помощью накладки и торцевой пластины.

Создаваемые объекты


Ситуация	Описание
	Соединение балки с колонной.

Выберите главную деталь (балку).
Выберите второстепенную деталь (колонну).

Соединение создается автоматически при выборе второстепенной детали.


	Деталь
1	Накладка
2	Торцевая пластина

Для задания размеров пластин служит вкладка Рисунок.


	Описание
1	Горизонтальный размер накладки.
2	Расстояние между верхней кромкой накладки и полкой балки.
3	Вертикальный размер накладки.
4	Расстояние от болта до кромки.

Для задания свойств пластин служит вкладка Детали.


Параметр	Описание
Накладка	Толщина накладки.
Торцевая пластина	Толщина торцевой пластины.


Параметр	Описание	По умолчанию
Нумерация	Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки.	Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню Файл > Настройки > Параметры).
Материал	Сорт материала.	Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню Файл > Настройки > Параметры).
Название	Имя, отображаемое на чертежах и в отчетах.

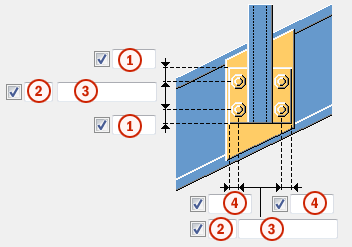

Для задания свойств болтов служит вкладка Болты.


	Описание
1	Размер, определяющий положение группы болтов по вертикали.
2	Число болтов.
3	Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения.
4	Размер, определяющий положение группы болтов по горизонтали.


Формат	Описание	По умолчанию
Диаметр	Диаметр болта.	Возможные размеры определены в каталоге комплектов болтов.
Стандарт болта	Стандарт болта для использования в компоненте.	Возможные стандарты определены в каталоге комплектов болтов.
Допуск	Зазор между болтом и отверстием.
Резьба в детали	Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует.	`Да`
Монтажный/заводской	Определяет, монтажным или заводским является соединение.	`Монтажный`

Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.


Параметр	Описание	По умолчанию
1	Вертикальный размер продолговатого отверстия.	`0` (создается круглое отверстие).
2	Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера.	`0` (создается круглое отверстие).
Тип отверстия	Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой.
Повернуть отверстия	Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия.
Продолговатые отверстия в	Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента.

Флажки определяют, какие объекты компонента (болт, шайбы и гайки) входят в комплект болта.

Чтобы создать только отверстие, снимите все флажки.

Чтобы изменить комплект болтов в существующем компоненте, установите флажок Использовать при изменении и нажмите кнопку Изменить.

Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.
