Соединение с опорной пластиной (71)

Компонент Соединение с опорной пластиной (71) создает опорную пластину, соединяющую колонну с балкой.

Создаваемые объекты

Опорная пластина
Элементы жесткости (могут быть добавлены, только если колонна имеет профиль W, I или TS)
Элемент жесткости балки
Болты
Сварные швы

Применение


Пример	Описание

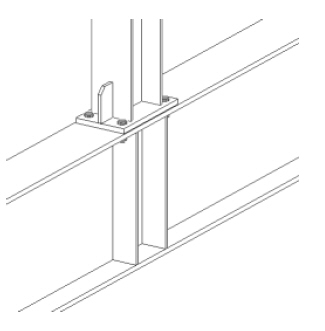

	Опорная пластина соединена с балкой. Используются элементы жесткости балки и колонны.
	Консольная балка соединена с колонной через опорную пластину.
	Консольная балка соединена с наклоненной в вертикальной плоскости колонной через опорную пластину.

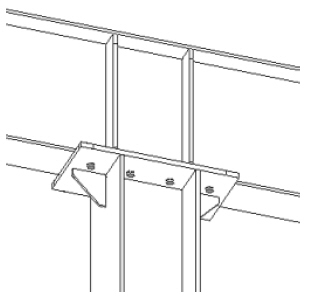

	Консольная балка соединена с колонной через опорную пластину. Используются элементы жесткости балки.
	Консольная балка соединена с колонной через опорную пластину. Используются элементы жесткости балки и колонны.

Перед началом работы

Создайте балку и колонну.

Порядок выбора

Выберите главную деталь (балку).
Выберите второстепенную деталь (колонну).

Соединение создается автоматически.

Обозначение деталей


	Деталь
1	Элемент жесткости балки
2	Элементы жесткости 1, 2, 4, 5
3	Опорная пластина
4	Элементы жесткости 3, 6, 7, 8

Вкладка «Рисунок»

Для задания фасок на ребрах жесткости и на опорной пластине служит вкладка Рисунок.

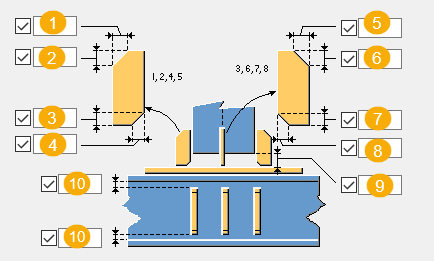

Фаски на ребрах жесткости


	Описание
1	Ширина верхней фаски для ребер жесткости 1, 2, 4, 5.
2	Высота верхней фаски для ребер жесткости 1, 2, 4, 5.
3	Высота нижней фаски для ребер жесткости 1, 2, 4, 5.
4	Ширина нижней фаски для ребер жесткости 1, 2, 4, 5.
5	Ширина верхней фаски для ребер жесткости 3, 6, 7, 8.
6	Высота верхней фаски для ребер жесткости 3, 6, 7, 8.
7	Высота нижней фаски для ребер жесткости 3, 6, 7, 8.
8	Ширина нижней фаски для ребер жесткости 3, 6, 7, 8.
9	Сварочный зазор.
10	Зазор между ребрами жесткости балки и верхней и нижней полкой балки.

Фаски опорной пластины


	Описание
1	Ширина фаски 1 на опорной пластине.
2	Высота фаски 1 на опорной пластине.
3	Высота фаски 2 на опорной пластине.
4	Ширина фаски 2 на опорной пластине.
5	Ширина фаски 3 на опорной пластине.
6	Высота фаски 3 на опорной пластине.
7	Высота фаски 4 на опорной пластине.
8	Ширина фаски 4 на опорной пластине.

Вкладка «Детали»

Для задания размеров опорной пластины, ребер жесткости и ребра жесткости балки служит вкладка Детали.

пластина


Параметр	Описание	По умолчанию
Пластина	Толщина, ширина и высота опорной пластины.	толщина = `20 мм` Ширина зависит от профиля колонны. Высота зависит от профиля колонны. По умолчанию используется имя `BASEPLATE`.
Ребра жесткости 1,2,4,5	Толщина, ширина и высота ребер жесткости 1, 2, 4, 5.
Ребра жесткости 3, 6	Толщина, ширина и высота ребер жесткости 3, 6.
Ребра жесткости 7, 8	Толщина, ширина и высота ребер жесткости 7, 8.
Ребро жесткости балки	Толщина, ширина и высота ребра жесткости балки.


Параметр	Описание	По умолчанию
Нумерация	Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки.	Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню Файл > Настройки > Параметры).
Материал	Сорт материала.	Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню Файл > Настройки > Параметры).
Имя	Имя, отображаемое на чертежах и в отчетах.
Обработка поверхности	Описывает способ обработки поверхности детали.

Вкладка «Параметры»

Для определения углов с прямоугольными вырезами, задания смещения пластины и свойств болтов служит вкладка Параметры.

Свойства пластины


Формат	Описание
Прямоугольные углы (1-4)	Вырезы в углах опорной пластины. При вводе номера, соответствующего одному из углов опорной пластины, в этом углу вместо диагональной фаски выполняется прямоугольный вырез. Можно ввести номера одного или всех углов.
Пластина, выровненная по	Укажите, как будет выровнена пластина — по колонне или по символу соединения.

Смещение опорной пластины


	Описание
1	Смещение опорной пластины по горизонтали от центра колонны.
2	Смещение опорной пластины по вертикали от центра колонны.

Опорная пластина с отверстиями или болтами


Формат	Описание
	По умолчанию Создаются болты. Этот параметр может быть изменен АвтоСтандартами.
	Создаются болты.
	Создаются отверстия.

Поворот группы болтов

Можно задать поворот группы болтов вокруг ее центра. Чтобы повернуть группу болтов, введите угол поворота (в градусах).

При вводе положительного угла болты поворачиваются против часовой стрелки, отрицательного — по часовой стрелке.


	Описание
1	Угол поворота группы болтов.

Свойства болтов


Формат	Описание
Удалить номера болтов	Укажите, какие болты следует удалить из группы болтов. Введите номера удаляемых болтов, разделяя их пробелами. Болты нумеруются слева направо и сверху вниз.
Удалить внешние болты	Укажите, следует ли удалить внешние болты.

Использование дополнительных компонентов

Можно использовать дополнительные системные или пользовательские компоненты для изменения торца колонны или опорной пластины. Например, можно создавать особые подкладные пластины, подготовку под сварку и технологические отверстия для сварки для торца колонны.

При использовании дополнительных системных или пользовательских компонентов необходимо задавать свойства торца колонны или опорной пластины в соответствующем дополнительном компоненте. При использовании нескольких компонентов может образоваться большое количество сварных швов или срезов/вырезов.


Формат	Описание
Компонент	Выберите системный или пользовательский компонент из каталога Приложения и компоненты.
Атрибуты	Выберите файл атрибутов для компонента.
Ввод	Укажите, к каким деталям применяется выбранный компонент. По умолчанию — то же, что и Опора + Колонна. При выборе варианта Колонна колонна выступает в качестве главной детали. Этот вариант следует использовать для узлов. При выборе варианта Колонна + Опора колонна выступает в качестве главной детали, а опорная пластина в качестве второстепенной детали. При выборе варианта Опора + Колонна опорная пластина выступает в качестве главной детали, а колонна в качестве второстепенной детали. При выборе варианта Опора опорная пластина выступает в качестве главной детали.

Вкладка «Ребра жесткости»

Для задания положений и смещений ребер жесткости служит вкладка Ребра жесткости.

Положения элементов жесткости (1–8)


Формат	Описание
Положения ребер жесткости (1-8)	Размещение элементов жесткости. К колонне крепятся только те элементы жесткости, номера которых введены в этом поле.

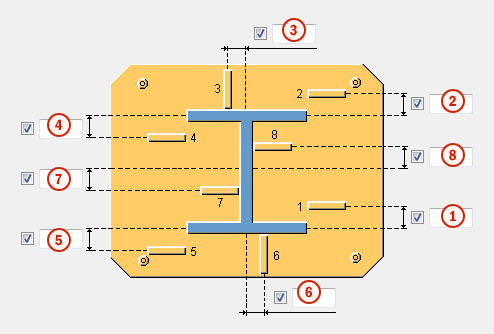

Смещение элементов жесткости

Смещение элементов жесткости позволяет перемещать элементы жесткости. Чтобы переместить элемент жесткости в противоположном направлении, введите отрицательное значение.


	Описание
1	Смещение элемента жесткости 1.
2	Смещение элемента жесткости 2.
3	Смещение элемента жесткости 3.
4	Смещение элемента жесткости 4.
5	Смещение элемента жесткости 5.
6	Смещение элемента жесткости 6.
7	Смещение элемента жесткости 7.
8	Смещение элемента жесткости 8.

Вкладка «Ребро жесткости балки»

Для задания выравнивания ребер жесткости балки, стороны размещения ребер жесткости, размеров и типов фасок служит вкладка Ребро жесткости балки.

Левый элемент жесткости


Формат	Описание
	По умолчанию Элементы жесткости слева создаются. Этот параметр может быть изменен АвтоСтандартами.
	Элементы жесткости слева создаются.
	Элементы жесткости слева не создаются.

Центральный элемент жесткости


Формат	Описание
	По умолчанию Центральные элементы жесткости создаются. Этот параметр может быть изменен АвтоСтандартами.
	Центральные элементы жесткости создаются.
	Центральные элементы жесткости не создаются.

Правый элемент жесткости


Формат	Описание
	По умолчанию Элементы жесткости справа создаются. Этот параметр может быть изменен АвтоСтандартами.
	Элементы жесткости справа создаются.
	Элементы жесткости справа не создаются.

Выравнивание элементов жесткости


Параметры	Описание
	По умолчанию Элементы жесткости выровнены по балке. Этот параметр может быть изменен АвтоСтандартами.
	Элементы жесткости выровнены по балке.
	Элементы жесткости выровнены по колонне.

Создание элементов жесткости


Формат	Описание
	По умолчанию Элементы жесткости создаются на обеих сторонах. Этот параметр может быть изменен АвтоСтандартами.
	Элементы жесткости создаются на обеих сторонах.
	Элементы жесткости создаются на дальней стороне.
	Элементы жесткости создаются на ближней стороне.
	Элементы жесткости не создаются.

Размеры фаски


	Описание
1	Горизонтальный размер фаски.
2	Вертикальный размер фаски.

Тип верхней и нижней фасок


Параметр для верхней фаски	Параметр для нижней фаски	Описание
		По умолчанию Без фаски Этот параметр может быть изменен АвтоСтандартами.
		Без фаски
		Прямая фаска
		Фаска в виде выпуклой дуги
		Фаска в виде вогнутой дуги

Смещение элементов жесткости

Элементы жесткости можно сместить от центра балки по горизонтали или по вертикали. Чтобы переместить элементы жесткости в противоположном направлении, введите отрицательное значение.


	Описание
1	Смещение по вертикали левого элемента жесткости.
2	Смещение по вертикали центрального элемента жесткости.
3	Смещение по вертикали правого элемента жесткости.
4	Смещение по горизонтали левого элемента жесткости.
5	Смещение по горизонтали центрального элемента жесткости.
6	Смещение по горизонтали правого элемента жесткости.

Вкладка «Болты»

Для задания свойств болтов служит вкладка Болты.

Размеры группы болтов


	Описание
1	Выберите, как измеряются размеры для задания положения группы болтов по горизонтали. Слева: от левой кромки второстепенной детали до крайнего левого болта. Середина: от центральной линии второстепенной детали до центральной линии болтов. Справа: от правой кромки второстепенной детали до крайнего правого болта.
2	Размер, определяющий положение группы болтов по горизонтали.
3	Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали.
4	Число болтов.
5	Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения.
6	Выберите, как измеряются размеры, определяющие положение группы болтов по вертикали. Верх: от верхнего края второстепенной детали до крайнего верхнего болта. Середина: от центральной линии болтов до центральной линии второстепенной детали. Внизу: от нижнего края второстепенной детали до крайнего нижнего болта.
7	Размер, определяющий положение группы болтов по вертикали.

Базовые свойства болтов


Формат	Описание	По умолчанию
Диаметр	Диаметр болта.	Возможные размеры определены в каталоге комплектов болтов.
Стандарт болта	Стандарт болта для использования в компоненте.	Возможные стандарты определены в каталоге комплектов болтов.
Допуск	Зазор между болтом и отверстием.
Резьба в детали	Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует.	`Да`
Монтажный/заводской	Определяет, монтажным или заводским является соединение.	`Монтажный`

Продолговатые отверстия

Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.


Параметр	Описание	По умолчанию
1	Вертикальный размер продолговатого отверстия.	`0` (создается круглое отверстие).
2	Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера.	`0` (создается круглое отверстие).
Тип отверстия	Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой.
Повернуть отверстия	Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия.
Продолговатые отверстия в	Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента.

Комплект болта

Флажки определяют, какие объекты компонента (болт, шайбы и гайки) входят в комплект болта.

Чтобы создать только отверстие, снимите все флажки.

Чтобы изменить комплект болтов в существующем компоненте, установите флажок Использовать при изменении и нажмите кнопку Изменить.

Увеличение длины болта

Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.

Размещение болтов в шахматном порядке


Формат	Описание
	По умолчанию Без смещения болтов Этот параметр может быть изменен АвтоСтандартами.
	Без смещения болтов
	В шахматном порядке, тип 1
	В шахматном порядке, тип 2
	В шахматном порядке, тип 3
	В шахматном порядке, тип 4
