Ограждение. Крепление круглой стойки (69)

Ограждение. Крепление круглой стойки (69) формирует соединение между косоуром лестницы и стойкой поручня. Соединение включает в себя соединение косоура с пластинчатой шпонкой и ребрами жесткости, а также соединение стойки с пластинчатой шпонкой.

Создаваемые объекты

Пластинчатая шпонка
Ребро жесткости
болты
Сварные швы

Применение


Ситуация	Описание
	Косоур, соединенный со стойкой с помощью пластинчатой шпонки.

Порядок выбора

Выберите главную деталь (косоур).
Выберите второстепенную деталь (стойку).

Соединение создается автоматически при выборе второстепенной детали.

Обозначение деталей


	Описание
1	Пластинчатая шпонка косоура с ребрами жесткости
2	Пластинчатая шпонка стойки

Вкладка «Рисунок»

На вкладке Рисунок можно задать размеры соединения.

Размеры


	Описание
1	Расстояние по вертикали от верхней кромки пластинчатой шпонки стойки до верхней кромки косоура.
2	Вертикальное расстояние от нижней кромки пластинчатой шпонки стойки до срезанного торца стойки поручни.
3	Расстояние по горизонтали от верхней кромки элемента жесткости до косоура.
4	Расстояние по горизонтали от нижней кромки элемента жесткости до косоура.

Вкладка «Детали»

Вкладка Детали служит для определения свойств деталей.

Детали


Формат	Описание
Элемент жесткости	Толщина, ширина и длина ребра жесткости.
Соединительный профиль	Толщина, ширина и длина пластинчатой шпонки.


Параметр	Описание	По умолчанию
Нумерация	Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки.	Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню Файл > Настройки > Параметры).
Материал	Сорт материала.	Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню Файл > Настройки > Параметры).
Имя	Имя, отображаемое на чертежах и в отчетах.
Класс	Номер класса детали.

Вкладка «Параметры»

Вкладка Параметры служит для определения фасок на пластинчатой шпонке, типа фаски, положения стойки, местоположения соединения, а также типа ребра жесткости.

Фаски на монтажной пластине


	Описание
1	Горизонтальный размер фаски на монтажной пластине.
2	Вертикальный размер фаски на монтажной пластине.
3	Горизонтальный размер внешней фаски на монтажной пластине.
4	Вертикальный размер внешней фаски на монтажной пластине.

Тип фаски


Формат	Описание
	По умолчанию Прямая фаска Этот параметр может быть изменен АвтоСтандартами.
	Без фаски
	Прямая фаска
	Фаска в виде выпуклой дуги
	Фаска в виде вогнутой дуги

положение стойки


Параметр	Описание
	По умолчанию Стойка создается на центральной линии пластинчатой шпонки. АвтоСтандарты могут изменить этот параметр.
	Стойка создается с левой стороны пластинчатой шпонки.
	Стойка создается на центральной линии пластинчатой шпонки.
	Стойка создается с правой стороны пластинчатой шпонки.

Местоположение соединения


Параметр	Описание
	По умолчанию Пластинчатая шпонка находится на правой стороне пластины жесткости. АвтоСтандарты могут изменить этот параметр.
	Пластинчатая шпонка находится на правой стороне пластины жесткости.
	Пластинчатая шпонка находится на левой стороне пластины жесткости.

Тип ребра жесткости


Параметр	Описание
	По умолчанию К косоуру крепится пластина жесткости на всю глубину. АвтоСтандарты могут изменить этот параметр.
	К косоуру крепится пластина жесткости на всю глубину.
	К косоуру крепится простая пластинчатая шпонка.

Вкладка «Болты»

Для задания размеров группы болтов и свойств болтов служит вкладка Болты.

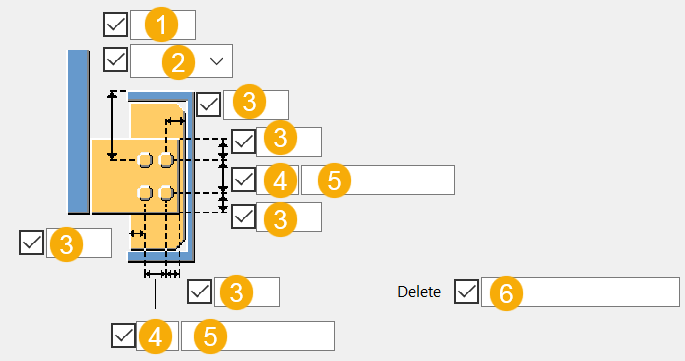

Размеры группы болтов


	Описание
1	Размер, определяющий положение группы болтов по вертикали.
2	Выберите, как измеряются размеры, определяющие положение группы болтов по вертикали. Верх: от верхнего края второстепенной детали до крайнего верхнего болта. Середина: от центральной линии болтов до центральной линии второстепенной детали. Внизу: от нижнего края второстепенной детали до крайнего нижнего болта.
3	Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали.
4	Число болтов.
5	Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения.
6	Укажите, какие болты следует удалить из группы болтов. Введите номера удаляемых болтов, разделяя их пробелами. Болты нумеруются слева направо и сверху вниз.

Базовые свойства болтов


Параметр	Описание	По умолчанию
Диаметр	Диаметр болта.	Возможные размеры определены в каталоге комплектов болтов.
Стандарт болта	Стандарт болта для использования в компоненте.	Возможные стандарты определены в каталоге комплектов болтов.
Допуск	Зазор между болтом и отверстием.
Резьба в детали	Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует.	`Да`

Продолговатые отверстия

Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.


Параметр	Описание	По умолчанию
1	Вертикальный размер продолговатого отверстия.	`0` (создается круглое отверстие).
2	Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера.	`0` (создается круглое отверстие).
Тип отверстия	Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой.
Повернуть отверстия	Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия.
Продолговатые отверстия в	Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента.
