Ограждение. Крепление круглой стойки через уголок (68)
Ограждение. Крепление круглой стойки через уголок (68) формирует соединение между косоуром лестницы и стойкой поручня. Соединение включает в себя крепежный уголок и соединения, прикрепленные либо сваркой, либо болтами. Можно определить, какие детали будут крепиться сваркой или болтами.
Создаваемые объекты
-
Крепежный уголок
-
болты
-
Сварные швы
Применение
| Ситуация | Описание |
|---|---|
|
|
Косоур, соединенный со стойкой крепежным уголком. |
Порядок выбора
-
Выберите главную деталь (косоур).
-
Выберите второстепенную деталь (стойку).
Соединение создается автоматически при выборе второстепенной детали.
Обозначение деталей

|
Описание |
|
|---|---|
|
1 |
Крепежный уголок |
Вкладка «Рисунок»
На вкладке Рисунок можно задать размеры соединения.

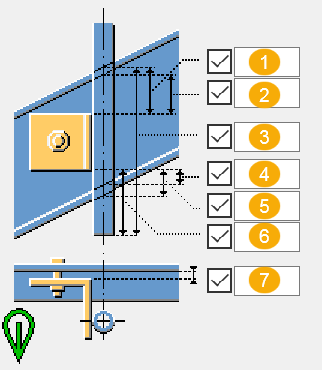

Размеры

| Описание | |
|---|---|
|
1 |
Расстояние от пересечения центральной линии стойки и верхней кромки косоура вниз до верхней кромки крепежного уголка. |
|
2 |
Расстояние от верхней кромки крепежного уголка до разрезанного торца стойки поручня. |
|
3 |
Расстояние от нижней кромки стойки до пересечения центральной линии стойки и верхней кромки косоура. |
|
4 |
Расстояние от нижней кромки крепежного уголка до разрезанного торца стойки поручня. |
|
5 |
Расстояние от нижней кромки крепежного уголка до пересечения центральной линии стойки и нижней кромки косоура. |
|
6 |
Расстояние от нижней кромки стойки до нижней кромки крепежного уголка. |
|
7 |
Расстояние вдоль косоура от центральной линии стойки до кромки крепежного уголка. |
Вкладка «Детали»
Вкладка Детали служит для определения свойств деталей.
Детали
|
Формат |
Описание |
|---|---|
|
Профиль |
Толщина, ширина и длина крепежного уголка. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Имя |
Имя, отображаемое на чертежах и в отчетах. |
|
|
Класс |
Номер класса детали. |
Вкладка «Параметры»
Вкладка Параметры служит для определения положения стойки, направления стороны крепежного уголка, типа крепления, ориентации крепежного уголка, в том числе при наклоне, выреза стойки, а также размеров и типа фаски.
положение стойки
|
Формат |
Описание |
|---|---|
![]() |
По умолчанию стойка создается с левой стороны от крепежного уголка. АвтоСтандарты могут изменить этот параметр. |
![]() |
Стойка создается с левой стороны пластинчатой шпонки. |
![]() |
Стойка создается на центральной линии выдающейся стороны крепежного уголка. |
![]() |
Стойка создается справа от крепежного уголка. |
Направление полок крепежного уголка
|
Формат |
Описание |
|---|---|
![]() |
По умолчанию Крепежный уголок крепится к косоуру, при этом прикрепленная сторона соединяется с правой стороной стойки. АвтоСтандарты могут изменить этот параметр. |
![]() |
Крепежный уголок крепится к косоуру, при этом прикрепленная сторона соединяется с правой стороной стойки. |
![]() |
Крепежный уголок крепится к косоуру, при этом прикрепленная сторона соединяется с левой стороной стойки. |
Тип крепления
|
Формат |
Описание |
|---|---|
![]() |
По умолчанию Стойка приваривается к крепежному уголку, а крепежный уголок соединяется болтами с косоуром. АвтоСтандарты могут изменить этот параметр. |
![]() |
Стойка соединяется болтами с крепежным уголком, а крепежный уголок соединяется болтами с косоуром. |
![]() |
Стойка приваривается к крепежному уголку, а крепежный уголок соединяется болтами с косоуром. |
![]() |
Стойка соединяется болтами с крепежным уголком, а крепежный уголок приваривается к косоуру. |
![]() |
Стойка приваривается к крепежному уголку, а крепежный уголок приваривается к косоуру. |
Ориентация крепежного уголка
|
Формат |
Описание |
|---|---|
![]() |
По умолчанию Длинная полка крепежного уголка вертикальна. АвтоСтандарты могут изменить этот параметр. |
![]() |
Длинная полка крепежного уголка вертикальна. |
![]() |
Длинная сторона крепежного уголка горизонтальная. |
Разрез стойки
|
Формат |
Описание |
|---|---|
![]() |
По умолчанию Стойка разрезается в соответствии со значением, заданным на вкладке « Рисунок ». АвтоСтандарты могут изменить этот параметр. |
![]() |
Стойка разрезается в соответствии со значением, заданным на вкладке « Рисунок ». |
![]() |
Стойка не разрезается. |
ориентация крепежных уголков в ситуациях с наклоном
|
Формат |
Описание |
|---|---|
![]() |
По умолчанию крепежный уголок перпендикулярен стойке. АвтоСтандарты могут изменить этот параметр. |
![]() |
крепежный уголок перпендикулярен стойке. |
![]() |
крепежный уголок ориентирован по косоуру. |
Размеры и тип фаски

| Описание | |
|---|---|
|
1 |
Горизонтальный размер фаски |
|
2 |
Вертикальный размер фаски |
|
3 |
Выберите тип фаски крепежного уголка:
|
Вкладка «Болты»
Для задания размеров группы болтов и свойств болтов служит вкладка Болты.

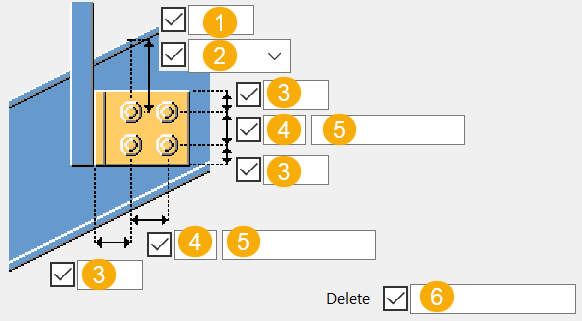

Размеры группы болтов
| Описание | |
|---|---|
|
1 |
Размер, определяющий положение группы болтов по вертикали. |
|
2 |
Выберите, как измеряются размеры, определяющие положение группы болтов по вертикали.
|
|
3 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
4 |
Число болтов. |
|
5 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
|
6 |
Укажите, какие болты следует удалить из группы болтов. Введите номера удаляемых болтов, разделяя их пробелами. Болты нумеруются слева направо и сверху вниз. |
Базовые свойства болтов
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
|
Монтажный/заводской |
Определяет, монтажным или заводским является соединение. |
Монтажный |
Продолговатые отверстия
Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
1 |
Вертикальный размер продолговатого отверстия. |
0 (создается круглое отверстие). |
|
2 |
Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера. |
0 (создается круглое отверстие). |
|
Тип отверстия |
Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой. |
|
|
Повернуть отверстия |
Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия. |
|
|
Продолговатые отверстия в |
Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента. |
Комплект болта
Флажки определяют, какие объекты компонента (болт, шайбы и гайки) входят в комплект болта.
Чтобы создать только отверстие, снимите все флажки.
Чтобы изменить комплект болтов в существующем компоненте, установите флажок Использовать при изменении и нажмите кнопку Изменить.
Увеличение длины болта
Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.
Вкладка «Sbolts»
Вкладка Sbolts служит для определения свойств болтов, которые соединяют крепежный уголок со стойкой.
Размеры группы болтов

| Описание | |
|---|---|
|
1 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
2 |
Число болтов. |
|
3 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
|
4 |
Укажите, какие болты следует удалить из группы болтов. Введите номера удаляемых болтов, разделяя их пробелами. Болты нумеруются слева направо и сверху вниз. |
Базовые свойства болтов
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
|
Монтажный/заводской |
Определяет, монтажным или заводским является соединение. |
Монтажный |
Продолговатые отверстия
Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
1 |
Вертикальный размер продолговатого отверстия. |
0 (создается круглое отверстие). |
|
2 |
Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера. |
0 (создается круглое отверстие). |
|
Тип отверстия |
Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой. |
|
|
Повернуть отверстия |
Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия. |
|
|
Продолговатые отверстия в |
Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента. |
Комплект болта
Флажки определяют, какие объекты компонента (болт, шайбы и гайки) входят в комплект болта.
Чтобы создать только отверстие, снимите все флажки.
Чтобы изменить комплект болтов в существующем компоненте, установите флажок Использовать при изменении и нажмите кнопку Изменить.
Увеличение длины болта
Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.
вкладка «Общие»
См. ссылку ниже:
Вкладка «Проектирование»
См. ссылку ниже:
Вкладка «Расчет»
См. ссылку ниже:
Сварные швы
См. ссылку ниже:
