Опирание балки на колонну с консолью (5)
Компонент Опирание балки на колонну с консолью (5) соединяет стропило с колонной с консолью отдельным L-профилем или сдвоенным профилем опоры. Пластина капители добавляется к колонне с консолью, а вертикальная пластина в верхней части пластины капители соединяется с опорой. Опору можно создать над или под стропилом, колонна с консолью будет скорректирована соответственно. Опора может крепится болтами или привариваться к стропилу и вертикальной пластине.
Создаваемые объекты
-
Вертикальная пластина
-
Пластина-оголовок
-
L/Т-профиль опоры
-
болты
-
Сварные швы
Применение
| Ситуация | Описание |
|---|---|
|
|

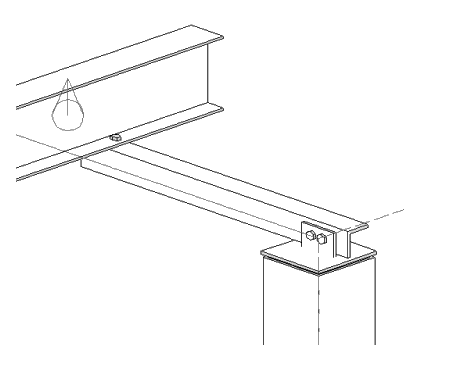

Стропило, соединенное с колонной с консолью. Возможность смещения пластины. |
|
|
Крепление ветровой колонны к балке. |
Порядок выбора
-
Выберите главную деталь (колонну с консолью).
-
Выберите второстепенную деталь (стропило).
Соединение создается автоматически при выборе второстепенной детали.
Обозначение деталей
| Описание | |
|---|---|
|
1 |
Пластина-оголовок |
|
2 |
Вертикальная пластина |
|
3 |
L/Т-профиль опоры |
Вкладка «Рисунок»
Для задания размеров соединения служит вкладка Рисунок.

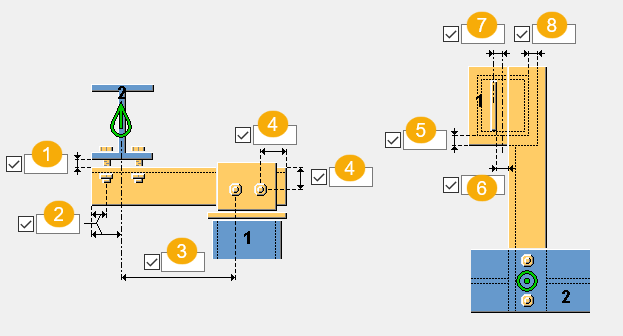

Размеры
| Описание | |
|---|---|
|
1 |
Расстояние между стропилом и опорой. |
|
2 |
Если опора крепится болтами, этот размер представляет собой расстояние от болта до кромки опоры на стороне стропила. Если опора приваривается, этот размер представляет собой расстояние от центральной линии стропила до кромки опоры. |
|
3 |
Расстояние от центра стропила до ближайшей пластины под болты. |
|
4 |
Расстояние от болта до кромки. |
|
5 |
Вылет за кромку пластины капители в направлении, параллельном опоре. |
|
6 |
Расстояние между вертикальной пластиной и опорой. |
|
7 |
Расстояние между центральной линией колонны и вертикальной пластиной. |
|
8 |
Вылет за кромку пластины капители в направлении, перпендикулярном опоре. |
Вкладка «Детали»
Для задания свойств деталей служит вкладка Детали.
Детали
| Формат | Описание |
|---|---|
|
Вертикальная пластина |
Толщина вертикальной пластины. |
|
Надкапительная пластина |
Толщина пластины капители. |
|
L/Т-профиль |
Выберите профиль из каталога профилей. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Название |
Имя, отображаемое на чертежах и в отчетах. |
Вкладка «Параметры»
Для задания типа, ориентации и положения опоры служит вкладка Параметры.
Тип опоры
| Формат | Описание |
|---|---|
|
|
По умолчанию Опора на ближней стороне. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Опора на ближней стороне. |
|
|
Опора на дальней стороне. |
|
|
Опора с обеих сторон. |
Ориентация опоры
| Формат | Описание |
|---|---|
|
|
По умолчанию Длинная полка — горизонтальная. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Длинная полка — горизонтальная. |
|
|
Длинная полка — вертикальная. |
Положение опоры
| Формат | Описание |
|---|---|
|
|
По умолчанию Опора под стропилом. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Опора под стропилом. |
|
|
Опора над стропилом. |
Вкладка «Анкерные болты»
Для задания размеров группы болтов, свойств болтов и соединения вертикальной пластины с опорой служит вкладка Анкерные болты.

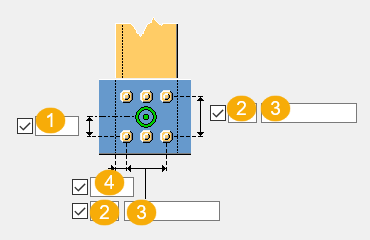

Размеры группы болтов
| Описание | |
|---|---|
|
1 |
Число болтов. |
|
2 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
|
3 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
4 |
Укажите, какие болты следует удалить из группы болтов. Введите номера удаляемых болтов, разделяя их пробелами. Болты нумеруются слева направо и сверху вниз. |
Тип соединения
Выберите способ крепления вертикальной пластины к опоре.
| Формат | Описание |
|---|---|
|
|
По умолчанию На болтах Этот параметр может быть изменен АвтоСтандартами. |
|
|
На болтах |
|
|
Сваркой |
Базовые свойства болтов
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
|
Монтажный/заводской |
Определяет, монтажным или заводским является соединение. |
Монтажный |
Продолговатые отверстия
Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
1 |
Вертикальный размер продолговатого отверстия. |
0 (создается круглое отверстие). |
|
2 |
Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера. |
0 (создается круглое отверстие). |
|
Тип отверстия |
Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой. |
|
|
Повернуть отверстия |
Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия. |
|
|
Продолговатые отверстия в |
Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента. |
Комплект болта
Флажки определяют, какие объекты компонента (болт, шайбы и гайки) входят в комплект болта.
Чтобы создать только отверстие, снимите все флажки.
Чтобы изменить комплект болтов в существующем компоненте, установите флажок Использовать при изменении и нажмите кнопку Изменить.
Увеличение длины болта
Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.
Болты балки
Для задания размеров группы болтов, свойств болтов и соединения стропила с опорой служит вкладка Болты балки.
Размеры группы болтов
| Описание | |
|---|---|
|
1 |
Расстояние между центром стропила и болтами. |
|
2 |
Число болтов. |
|
3 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
|
4 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
Тип соединения
Выберите способ крепления стропила к опоре.
| Формат | Описание |
|---|---|
|
|
По умолчанию На болтах Этот параметр может быть изменен АвтоСтандартами. |
|
|
На болтах |
|
|
Сваркой |
Базовые свойства болтов
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
|
Монтажный/заводской |
Определяет, монтажным или заводским является соединение. |
Монтажный |
вкладка «Общие»
См. ссылку ниже:
Вкладка «Проектирование»
См. ссылку ниже:
Вкладка «Расчет»
См. ссылку ниже:
Сварные швы
См. ссылку ниже:
