Простое болтовое соединение (5)

Компонент Простое болтовое соединение (5) создает болтовое соединение между двумя стальными профилями.

Создаваемые объекты


Ситуация	Описание
	Болтовое соединение

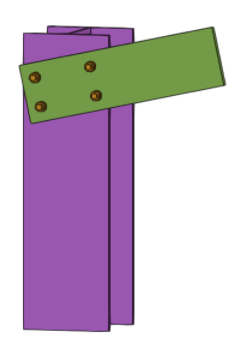

	Болтовое соединение, второстепенная деталь наклонена в горизонтальной плоскости

Создайте два стальных профиля.

Выберите главную деталь (первый стальной профиль).
Выберите второстепенную деталь (второй стальной профиль).

Соединение создается автоматически при выборе второстепенной детали.


	Описание
1	Болты

Для задания размеров и положения болтов служит вкладка Рисунок.


	Описание
1	Расстояние от кромки главной детали до болта.
2	Расстояние по горизонтали от центра второстепенной детали до болта.
3	Расстояние по вертикали от центра второстепенной детали до болта.
4	Смещение болта от линии, заданной горизонтальным расстоянием до болта (2).
5	Число болтов.
6	Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения.
7	Расстояние по горизонтали от кромки второстепенной детали до болта.

Для задания свойств болтов служит вкладка Болты.


Параметр	Описание	По умолчанию
Диаметр	Диаметр болта.	Возможные размеры определены в каталоге комплектов болтов. `20 mm`
Стандарт болта	Стандарт болта для использования в компоненте.	Возможные стандарты определены в каталоге комплектов болтов. `7990`
Допуск	Зазор между болтом и отверстием.	`3 mm`
Резьба в детали	Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует.	`Да`
Тип сборки	Определяет, монтажным или заводским является соединение.	`Монтажный`
Поворот	Задает поворот болта.	`Сзади`

Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.


Параметр	Описание	По умолчанию
1	Вертикальный размер продолговатого отверстия.	`0` (создается круглое отверстие).
2	Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера.	`0` (создается круглое отверстие).
Тип отверстия	Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой.
Повернуть отверстия	Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия.
Продолговатые отверстия в	Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента.

Флажки определяют, какие объекты компонента (болт, шайбы и гайки) входят в комплект болта.

Чтобы создать только отверстие, снимите все флажки.

Чтобы изменить комплект болтов в существующем компоненте, установите флажок Использовать при изменении и нажмите кнопку Изменить.

Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.


Формат	Описание
	По умолчанию Болты, созданные сквозь нижнюю полку. АвтоСтандарты могут изменить этот параметр.
	Болты, созданные сквозь нижнюю полку.
	Болты создаются сквозь верхнюю полку.
	Болта, созданные сквозь обе полки.
	Один болт, созданный сквозь обе полки.
