Прокладка (48)
Компонент Прокладка (48) соединяет балку с колонной с помощью торцевой пластины, приваренной к балке, и двух опорных пластин, одна из которых соединена с балкой, а другая приварена к колонне. Прокладки создаются для заполнения пространства между колонной и опорной пластиной, соединенной с балкой. Необходимость в этом возникает, если опорная пластина, соединенная с колонной, толще опорной пластины, соединенной с балкой.
Создаваемые объекты
-
Несущая пластина
-
Торцевая пластина
-
Прокладка
-
болты
-
Сварные швы
Применение
| Ситуация | Описание |
|---|---|
|
|
Балка крепится к колонне |
Порядок выбора
-
Выберите главную деталь (колонну).
-
Выберите второстепенную деталь (балку).
Соединение создается автоматически при выборе второстепенной детали.
Обозначение деталей

| Описание | |
|---|---|
|
1 |
Торцевая пластина к балке |
|
2 |
Опорная пластина к балке |
|
3 |
Прокладка |
|
4 |
Опорная пластина к колонне |
Вкладка «Рисунок»
Для задания размеров соединения служит вкладка Рисунок.

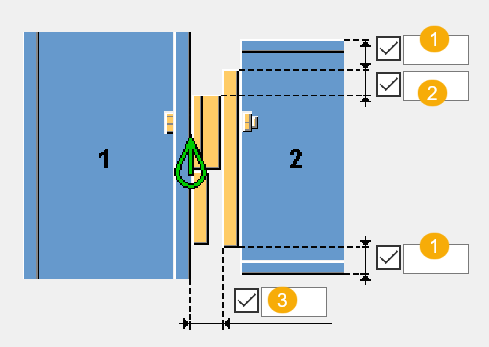

Размеры

| Описание | По умолчанию | |
|---|---|---|
|
1 |
Расстояние от кромки второстепенной балки до верха и низа торцевой пластины |
0,5 * толщина полки балки |
|
2 |
Размер кромки опорной пластины от верха торцевой пластины |
0 |
|
3 |
Расстояние от главной детали до кромки торцевой пластины |
Толщина более толстой опорной пластины, плюс 1,0 мм |

| Описание | По умолчанию | |
|---|---|---|
|
1 |
Горизонтальное положение опорной пластины от кромки торцевой пластины |
0 |
|
2 |
Горизонтальное положение торцевой пластины от кромки второстепенной детали |
0 |
Вкладка «Детали»
Для задания свойств деталей служит вкладка Детали.
Детали
| Формат | Описание | По умолчанию |
|---|---|---|
|
Опорная пластина основной детали |
Толщина и высота опорной пластины, соединенной с главной деталью |
Толщина = 25 mm Высота = высота профиля балки, деленная на три и округленная до ближайших 5 мм |
|
Торцевая пластина к балке |
Толщина торцевой пластины |
15 mm |
|
Опорная пластина балки |
Толщина и высота опорной пластины, соединенной со второстепенной деталью |
Толщина = 30 mm Высота = высота профиля балки, деленная на три и округленная до ближайших 5 мм |
|
Прокладки |
Толщина прокладок |
2 mm |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Название |
Имя, отображаемое на чертежах и в отчетах. |
Вкладка «Болты»
Для задания размеров группы болтов и свойств болтов служит вкладка Болты.

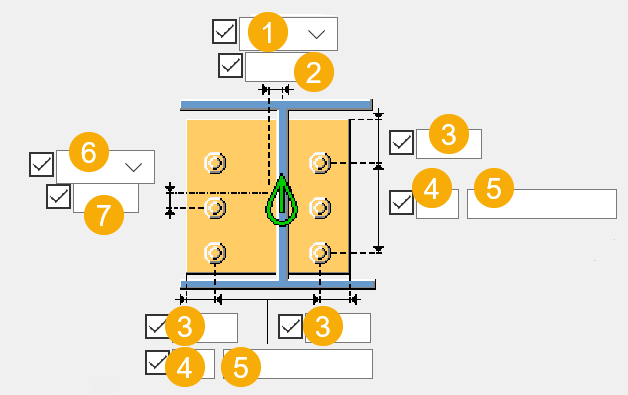

Размеры группы болтов

| Описание | |
|---|---|
|
1 |
Выберите, как измеряются размеры для задания положения группы болтов по горизонтали.
|
|
2 |
Размер, определяющий положение группы болтов по горизонтали. |
|
3 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
4 |
Число болтов. |
|
5 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
|
6 |
Выберите, как измеряются размеры, определяющие положение группы болтов по вертикали.
|
|
7 |
Размер, определяющий положение группы болтов по вертикали. |
Базовые свойства болтов
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
|
Монтажный/заводской |
Определяет, монтажным или заводским является соединение. |
Монтажный |

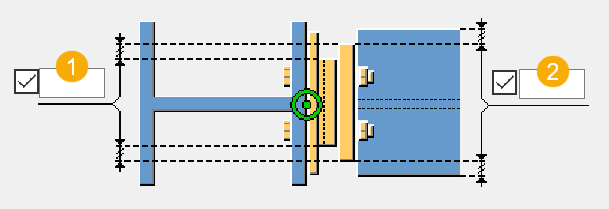

Продолговатые отверстия
Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
1 |
Вертикальный размер продолговатого отверстия. |
0 (создается круглое отверстие). |
|
2 |
Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера. |
0 (создается круглое отверстие). |
|
Тип отверстия |
Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой. |
|
|
Повернуть отверстия |
Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия. |
|
|
Продолговатые отверстия в |
Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента. |
Комплект болта
Флажки определяют, какие объекты компонента (болт, шайбы и гайки) входят в комплект болта.
Чтобы создать только отверстие, снимите все флажки.
Чтобы изменить комплект болтов в существующем компоненте, установите флажок Использовать при изменении и нажмите кнопку Изменить.
Увеличение длины болта
Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.
Размещение болтов в шахматном порядке
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Без смещения болтов Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без смещения болтов |
|
|
В шахматном порядке, тип 1 |
|
|
В шахматном порядке, тип 2 |
|
|
В шахматном порядке, тип 3 |
|
|
В шахматном порядке, тип 4 |
Вкладка «Общие»
См. ссылку ниже:
Вкладка «Проектирование»
См. ссылку ниже:
Вкладка «Расчет»
См. ссылку ниже:
Сварные швы
См. ссылку ниже:
