Стыковое соединение коробчатой балки (45)
Компонент Стыковое соединение коробчатой балки (45) соединяет два коробчатых профиля с помощью крепежных пластин, прикрепленных болтами к второстепенной детали и приваренных к главной детали.
Создаваемые объекты
-
Крепежные пластины
-
Ребро жесткости
-
болты
-
Сварные швы
Применение
| Ситуация | Описание |
|---|---|
|
|
Два коробчатых профиля, соединенных крепежными пластинами |
Порядок выбора
-
Выберите главную деталь.
-
Выберите второстепенную деталь.
Соединение создается автоматически при выборе второстепенной детали.
Обозначение деталей
| Описание | |
|---|---|
|
1 |
Крепежная пластина |
|
2 |
Ребро жесткости |
Вкладка «Рисунок»
Для задания положений пластин служит вкладка Рисунок.

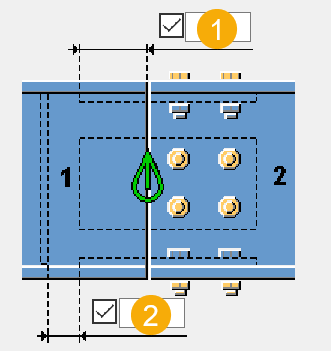

Размеры
| Описание | По умолчанию | |
|---|---|---|
|
1 |
Расстояние между крепежными пластинами и кромкой главной детали |
60 mm |
|
2 |
Расстояние между ребром жесткости и крепежными пластинами |
100 mm |
Вкладка «Детали»
Для задания свойств деталей служит вкладка Детали.
Детали
| Формат | Описание | По умолчанию |
|---|---|---|
|
Крепежные пластины |
Толщина крепежных пластин |
|
|
Ребро жесткости |
Толщина ребра жесткости |
5 mm |
Вкладка «Болты на полочной пластине»
Для задания размеров группы болтов и свойств болтов полки служит вкладка Болты на полочной пластине.

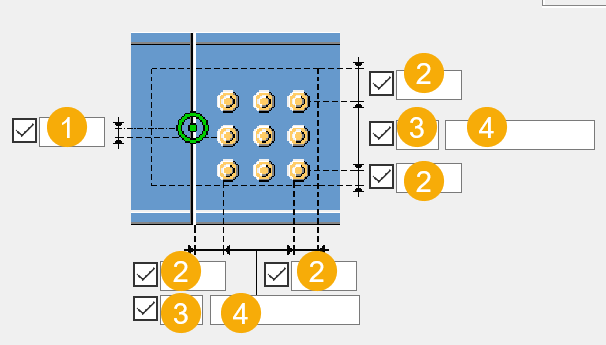

Размеры
| Описание | |
|---|---|
|
1 |
Размер, определяющий положение группы болтов по горизонтали. |
|
2 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
3 |
Число болтов. |
|
4 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
Базовые свойства болтов
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
|
Монтажный/заводской |
Определяет, монтажным или заводским является соединение. |
Монтажный |
Продолговатые отверстия
Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
1 |
Вертикальный размер продолговатого отверстия. |
0 (создается круглое отверстие). |
|
2 |
Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера. |
0 (создается круглое отверстие). |
|
Тип отверстия |
Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой. |
|
|
Повернуть отверстия |
Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия. |
|
|
Продолговатые отверстия в |
Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента. |
Комплект болта
Флажки определяют, какие объекты компонента (болт, шайбы и гайки) входят в комплект болта.
Чтобы создать только отверстие, снимите все флажки.
Чтобы изменить комплект болтов в существующем компоненте, установите флажок Использовать при изменении и нажмите кнопку Изменить.
Увеличение длины болта
Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.
Размещение болтов в шахматном порядке
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Без смещения болтов Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без смещения болтов |
|
|
В шахматном порядке, тип 1 |
|
|
В шахматном порядке, тип 2 |
|
|
В шахматном порядке, тип 3 |
|
|
В шахматном порядке, тип 4 |
Вкладка «Болты на стенке»
Для задания размеров группы болтов и свойств болтов на стенке служит вкладка Болты на стенке.

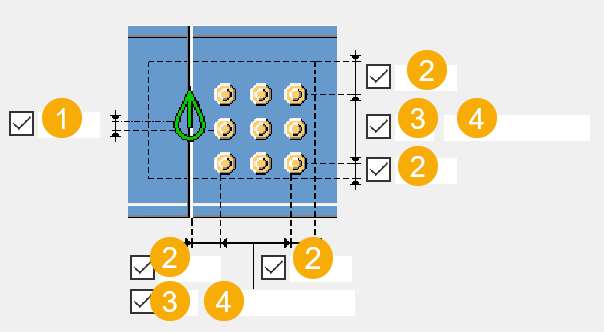

Размеры группы болтов
| Описание | |
|---|---|
|
1 |
Размер, определяющий положение группы болтов по вертикали. |
|
2 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
3 |
Число болтов. |
|
4 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
Базовые свойства болтов
| Формат | Описание | По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Монтажный/заводской |
Определяет, монтажным или заводским является соединение. |
Монтажный |
Размещение болтов в шахматном порядке
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Без смещения болтов Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без смещения болтов |
|
|
В шахматном порядке, тип 1 |
|
|
В шахматном порядке, тип 2 |
|
|
В шахматном порядке, тип 3 |
|
|
В шахматном порядке, тип 4 |
вкладка «Общие»
См. ссылку ниже:
Вкладка «Проектирование»
См. ссылку ниже:
Вкладка «Расчет»
См. ссылку ниже:
Сварные швы
См. ссылку ниже:
