Коленчатое соединение (41)
Компонент Коленчатое соединение (41) соединяет торцы двух балок. Концы балок подгоняются под углом, рассчитанным как среднее углов торцов балок. Между соединяемыми деталями может быть создана пластина.
Создаваемые объекты
-
Торцевые пластины
-
Пластины вута
-
Ребра жесткости
-
Болты
-
Сварные швы
Применение
| Ситуация | Описание |
|---|---|
|
|
Торцы балок подогнаны. |
|
|
Торцы балок подогнаны. Используются трубчатые профили. |
|
|
Сварное стыковое соединение балки с балкой. Примыкание косоура лестницы к площадке. Примечание. Не подходит для очень малых наклонов или балок, находящихся в одной плоскости. |
|
|
Стыковое соединение балки с балкой на торцевой пластине на болтах. Примечание. Не подходит для очень малых наклонов или балок, находящихся в одной плоскости. |
|
|
Стыковое соединение балки с балкой на торцевой пластине на болтах с вутом. Примечание. Не подходит для очень малых наклонов или балок, находящихся в одной плоскости. |
|
|
Стыковое соединение балки с балкой на торцевой пластине на болтах с вутом и элементами жесткости. Примечание. Не подходит для очень малых наклонов или балок, находящихся в одной плоскости. |
Порядок выбора
-
Выберите главную деталь (балку).
-
Выберите второстепенную деталь (балку).
Соединение создается автоматически при выборе второстепенной детали.

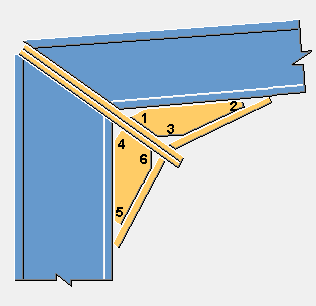

Обозначение деталей
| Описание | |
|---|---|
|
1 |
Торцевая пластина |
|
2 |
Пластина вута |
|
3 |
Ребро жесткости |
Вкладка «Рисунок»
Для определения геометрии соединения служит вкладка Рисунок.

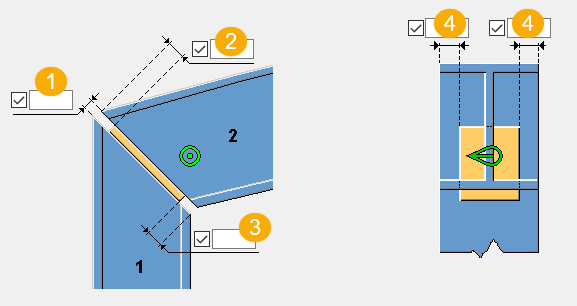

Размеры
| Описание | |
|---|---|
|
1 |
Задайте зазор между деталями. Зазор создается по обе стороны от торцевой пластины. |
|
2 |
Задайте расстояние от верха второстепенной балки до кромки торцевой пластины. |
|
3 |
Задайте расстояние от низа главной детали до кромки торцевой пластины. |
|
4 |
Задайте расстояние от левой и правой кромки второстепенной детали до кромки торцевой пластины. |
Вкладка «Детали»
Для задания свойств торцевых пластин, пластин вута и ребер жесткости служит вкладка Детали.
Детали
| Деталь | Описание |
|---|---|
|
Пластина |
Толщина, ширина и высота торцевой пластины. |
|
Второстепенная пластина |
Толщина, ширина и высота торцевой пластины на второстепенной детали. |
|
Профиль вута |
Выберите профиль вута из каталога профилей. |
|
Вертикальный вут 1 |
Толщина вертикальной пластины вута. |
|
Горизонтальный вут |
Толщина и ширина горизонтальной пластины вута. |
|
Профиль вута 2 |
Выберите профиль второй пластины вута из каталога профилей. |
|
Вертикальный вут 2 |
Толщина второй вертикальной пластины вута. |
|
Горизонтальный вут 2 |
Толщина и ширина второй горизонтальной пластины вута. |
|
Ребро жесткости |
Толщина, ширина и высота ребра жесткости колонны. |
|
Ребро жесткости балки |
Толщина, ширина и высота ребра жесткости колонны. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Имя |
Имя, отображаемое на чертежах и в отчетах. |
|
|
Обработка поверхности |
Описывает способ обработки поверхности детали. |
Вкладка «Параметры»
Для задания положений и размеров пластин служит вкладка Параметры.

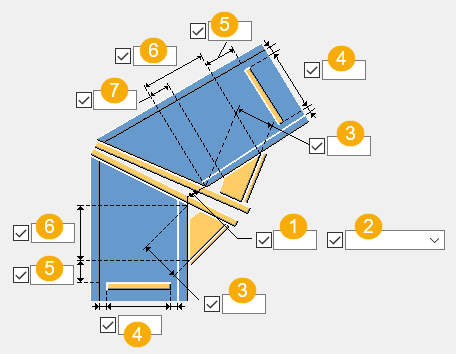

Положения и размеры пластин
| Описание | |
|---|---|
|
1 |
Зазор между торцевыми пластинами. Зазор можно задать в виде расстояния или в виде угла. |
|
2 |
Выберите, как задается зазор: как расстояние или как угол (в градусах). По умолчанию зазор создается как расстояние. |
|
3 |
Высота пластины вута |
|
4 |
Зазор между ребрами жесткости и полками балок |
|
5 |
Расстояние от кромки ребра жесткости до кромки вута |
|
6 |
Длина пластины вута |
|
7 |
Размер фаски на пластине вута |
Срезы торцов вута для придания параллельности
Если вы выбрали профиль вута из каталога профилей, можно выбрать, срезаются ли торцы вута для придания параллельности.
Размеры фаски
|
1 |
Горизонтальный размер фаски |
|
2 |
Вертикальный размер фаски |
Тип фаски
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Прямая фаска Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без фаски |
|
|
Прямая фаска |
|
|
Фаска в виде выпуклой дуги |
|
|
Фаска в виде вогнутой дуги |
Вкладка «Болты»
Для задания размеров группы болтов и свойств болтов служит вкладка Болты.

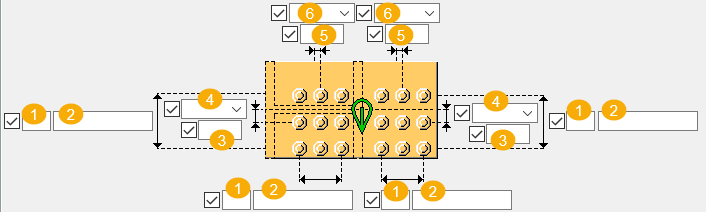

Размеры группы болтов
| Описание | |
|---|---|
|
1 |
Число болтов. |
|
2 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
|
3 |
Размер, определяющий положение группы болтов по вертикали. |
|
4 |
Выберите, как измеряются размеры, определяющие положение группы болтов по вертикали.
|
|
5 |
Размер, определяющий положение группы болтов по горизонтали. |
|
6 |
Выберите, как измеряются размеры для задания положения группы болтов по горизонтали.
|
Базовые свойства болтов
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
|
Монтажный/заводской |
Определяет, монтажным или заводским является соединение. |
Монтажный |
Продолговатые отверстия
Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
1 |
Вертикальный размер продолговатого отверстия. |
0 (создается круглое отверстие). |
|
2 |
Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера. |
0 (создается круглое отверстие). |
|
Тип отверстия |
Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой. |
|
|
Повернуть отверстия |
Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия. |
|
|
Продолговатые отверстия в |
Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента. |
Комплект болта
Флажки определяют, какие объекты компонента (болт, шайбы и гайки) входят в комплект болта.
Чтобы создать только отверстие, снимите все флажки.
Чтобы изменить комплект болтов в существующем компоненте, установите флажок Использовать при изменении и нажмите кнопку Изменить.
Увеличение длины болта
Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.
Размещение болтов в шахматном порядке
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Без смещения болтов Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без смещения болтов |
|
|
В шахматном порядке, тип 1 |
|
|
В шахматном порядке, тип 2 |
|
|
В шахматном порядке, тип 3 |
|
|
В шахматном порядке, тип 4 |
Вкладка «Фаски»
Для задания типов и размеров фасок на пластинах вута служит вкладка Фаски.
Фаски
Каждую фаску можно определить отдельно.
Вкладка «Отверстия»
Для определения отверстий, создаваемых в торцевых пластинах, служит вкладка Отверстия.
Размеры отверстий
Можно определить отверстия отдельно для торцевой пластины на главной детали и торцевой пластины на второстепенной детали. Значения, заданные для торцевой пластины на главной детали, используются в качестве значений по умолчанию для торцевой пластины на второстепенной детали.

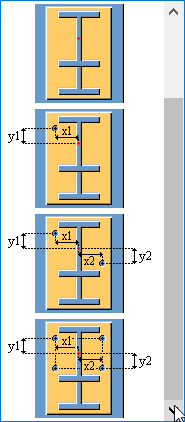

| Параметр | Описание |
|---|---|
|
|
Задайте размеры группы отверстий в стропиле. |
|
|

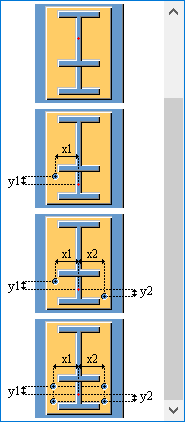

Задайте размеры группы отверстий в вуте. |
| Параметр | Описание |
|---|---|
|
Стандарт болта |
Выберите стандарт болта. |
|
Тип болта |
Выберите тип болта, чтобы указать, монтажным или заводским является болтовое соединение. |
|
Считать данные из |
Можно использовать файл определения sinkholes.dat для задания значений по умолчанию для горизонтальных и вертикальных смещений, а также диаметров для верхних и нижних отверстий. Поиск этого файла производится в следующем порядке: системная папка металлоконструкций среды Common (..\Environments\common\system\Steel), папка модели, папка Также можно задать отверстия в диалоговом окне компонента. |
вкладка «Общие»
См. ссылку ниже:
Вкладка «Проектирование»
См. ссылку ниже:
Вкладка «Расчет»
См. ссылку ниже:
Сварные швы
См. ссылку ниже:
