Угловая соед. рейка (3)
Угловая соед. рейка (3) соединяет две балки или балку с колонной с помощью одного или двух крепежных уголков на болтах.
Создаваемые объекты
-
Крепежный уголок (L-профиль)
-
болты
-
Сварные швы
Применение
| Ситуация | Описание |
|---|---|
|
|

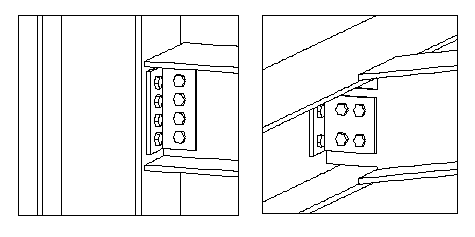

Крепежный уголок на болтах между деталями. Второстепенная деталь может иметь наклон в вертикальной плоскости. |
Порядок выбора
-
Выберите главную деталь.
-
Выберите второстепенную деталь.
Соединение создается автоматически при выборе второстепенной детали.
Обозначение деталей
| Описание | |
|---|---|
|
1 |
Крепежный уголок |
Вкладка «Рисунок»

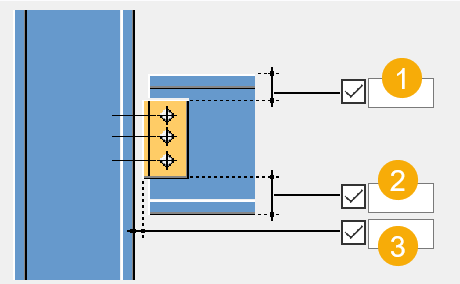

Для задания длины крепежного уголка и зазора между главной деталью и крепежным уголком служит вкладка Рисунок.
Размеры
| Описание | |
|---|---|
|
1 |
Расстояние от верхней кромки второстепенной детали до кромки крепежного уголка. Можно управлять длиной крепежного уголка путем задания расстояния от верхней и нижней кромки второстепенной детали. |
|
2 |
Расстояние от нижней кромки второстепенной детали до кромки крепежного уголка. |
|
3 |
Зазор между главной деталью и крепежным уголком. По умолчанию он имеет значение 0. |
Вкладка «Детали»
Для задания свойств крепежного уголка служит вкладка Детали.
Детали
| Формат | Описание | По умолчанию |
|---|---|---|
|
L-профиль |
Выберите профиль из каталога профилей. |
L150-100-10 |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Название |
Имя, отображаемое на чертежах и в отчетах. |
Вкладка «Параметры»
Для задания положения крепежных уголков служит вкладка Параметры.
Размещение
| Формат | Описание |
|---|---|
|
Размещение |

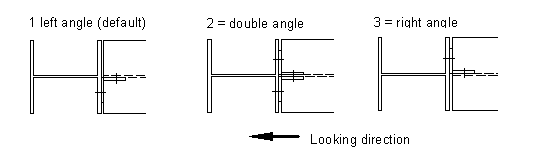

По умолчанию крепежный уголок создается с левой стороны. Компонент Посередине создает два крепежных уголка. |
Вкладка «Вырез»
Для задания размеров вырезов второстепенной детали служит вкладка Вырез.
Размеры резов
| Описание | ||
|---|---|---|
|
1 |
Размер горизонтального реза по полкам. |
10 mm |
|
2 |
Размер вертикального реза по полкам. |
Зазор между кромкой выреза и полкой балки равен округлению стенки главной детали. Высота выреза округляется в большую сторону до ближайших 5 mm. |
вкладка «Общие»
См. ссылку ниже:
Вкладка «Проектирование»
См. ссылку ниже:
вкладка «Расчет»
См. ссылку ниже:
болты
См. ссылку ниже:
Сварные швы
См. ссылку ниже:
