Соединительная пластина (33)

Компонент Соед. пластина (33) соединяет два конца балки с помощью торцевой пластины, которая приваривается к стенке главной детали и крепится болтами к стенке второстепенной детали. Стенки балок находятся в одной плоскости.

Создаваемые объекты

Торцевая пластина
болты
Сварные швы

Применение


Ситуация	Описание

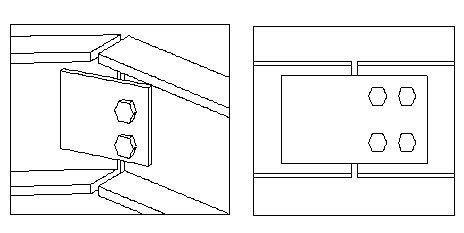

	Две балки соединены с помощью торцевой пластины, которая приваривается к главной детали и крепится болтами к второстепенной детали. Второстепенная деталь может иметь наклон в горизонтальной плоскости.
	Стыковое соединение балки с балкой. Стыковая накладка на стенках приварена к главной детали и крепится болтами к второстепенной детали. Детали поворачиваются.

Порядок выбора

Выберите главную деталь (балку).
Выберите второстепенную деталь (балку).

Соединение создается автоматически при выборе второстепенной детали.

Обозначение деталей


	Описание
1	Торцевая пластина

Вкладка «Рисунок»

Для задания размеров соединения служит вкладка Рисунок.

Размеры


	Описание	По умолчанию
1	Ширина части торцевой пластины, соединенной с главной деталью	Равна ширине части торцевой пластины, соединенной со второстепенной деталью. Пластина соединена симметрично с обеими балками.
2	Зазор между главной деталью и второстепенной деталью Зазор создается симметрично обеим балкам.	`10 mm`
3	Расстояние от верхней и нижней кромок второстепенной детали до кромки торцевой пластины Эти размеры определяют высоту пластины. Ширина определяется расстояниями по горизонтали от кромок до группы болтов.

Вкладка «Детали»

Для задания свойств деталей служит вкладка Детали.

Детали


Формат	Описание	По умолчанию
пластина	Толщина торцевой пластины	Половина диаметра болта


Параметр	Описание	По умолчанию
Нумерация	Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки.	Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню Файл > Настройки > Параметры).
Материал	Сорт материала.	Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню Файл > Настройки > Параметры).
Название	Имя, отображаемое на чертежах и в отчетах.

Вкладка «Параметры»

Для задания положения и количества торцевых пластин служит вкладка Параметры.

Положение торцевой пластины


Формат	Описание
	По умолчанию Правая часть второстепенной детали АвтоСтандарты могут изменить этот параметр.
	Правая часть второстепенной детали
	Середина, пластины на обеих сторонах второстепенной детали
	Левая часть второстепенной детали

Вкладка «Болты»

Для задания размеров группы болтов и свойств болтов служит вкладка Болты.

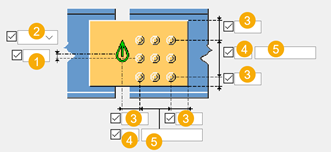

Размеры группы болтов


	Описание
1	Размер, определяющий положение группы болтов по вертикали.
2	Выберите, как измеряются размеры, определяющие положение группы болтов по вертикали. Верх: от верхнего края второстепенной детали до крайнего верхнего болта. Середина: от центральной линии болтов до центральной линии второстепенной детали. Внизу: от нижнего края второстепенной детали до крайнего нижнего болта.
3	Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали.
4	Число болтов.
5	Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения.

Базовые свойства болтов


Формат	Описание	По умолчанию
Диаметр	Диаметр болта.	Возможные размеры определены в каталоге комплектов болтов.
Стандарт болта	Стандарт болта для использования в компоненте.	Возможные стандарты определены в каталоге комплектов болтов.
Допуск	Зазор между болтом и отверстием.
Резьба в детали	Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует.	`Да`
Монтажный/заводской	Определяет, монтажным или заводским является соединение.	`Монтажный`

Продолговатые отверстия

Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.


Параметр	Описание	По умолчанию
1	Вертикальный размер продолговатого отверстия.	`0` (создается круглое отверстие).
2	Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера.	`0` (создается круглое отверстие).
Тип отверстия	Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой.
Повернуть отверстия	Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия.
Продолговатые отверстия в	Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента.

Комплект болта

Флажки определяют, какие объекты компонента (болт, шайбы и гайки) входят в комплект болта.

Чтобы создать только отверстие, снимите все флажки.

Чтобы изменить комплект болтов в существующем компоненте, установите флажок Использовать при изменении и нажмите кнопку Изменить.

Увеличение длины болта

Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.

Размещение болтов в шахматном порядке


Формат	Описание
	По умолчанию Без смещения болтов Этот параметр может быть изменен АвтоСтандартами.
	Без смещения болтов
	В шахматном порядке, тип 1
	В шахматном порядке, тип 2
	В шахматном порядке, тип 3
	В шахматном порядке, тип 4
