Крепление балки к балке (уголки) (25)
Компонент Двусторонняя угловая соед. рейка (25) соединяет две балки с балкой или с колонной при помощи одного или двух крепежных уголков на болтах.
Создаваемые объекты
-
Крепежные уголки
-
болты
Применение
| Формат | Описание |
|---|---|
|
|

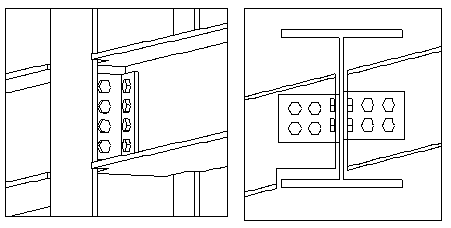

Две балки, соединенные с колонной или балкой при помощи крепежных уголков на болтах. |
Порядок выбора
-
Выберите главную деталь (колонну или балку).
-
Выберите первую второстепенную деталь (балку).
-
Выберите вторую второстепенную деталь (балку).
Щелкните средней кнопкой мыши, чтобы создать компонент.
Обозначение деталей
| Описание | |
|---|---|
|
1 |
L-профиль |
|
2 |
L-профиль 2 |
Вкладка «Рисунок»
Для задания длины L-профиля и зазора между главной деталью и угловым профилем служит вкладка Рисунок. Длину L-профиля можно задать с помощью расстояния до кромки L-профиля.

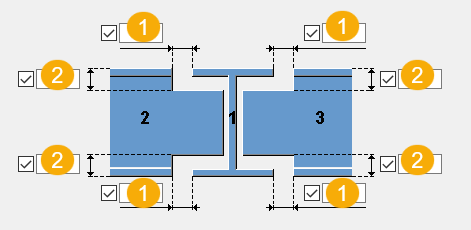

Размеры
| Описание | |
|---|---|
|
1 |
Расстояние от верхней кромки первой второстепенной детали до кромки L-профиля. |
|
2 |
Расстояние от нижней кромки первой второстепенной детали до кромки L-профиля. |
|
3 |
Зазор между главной деталью и угловым профилем в первой второстепенной детали. По умолчанию значение равно нулю. |
|
4 |
Расстояние от верхней кромки второй второстепенной детали до кромки L-профиля 2. |
|
5 |
Расстояние от нижней кромки второй второстепенной детали до кромки L-профиля 2. |
|
6 |
Зазор между главной деталью и угловым профилем в второй второстепенной детали. По умолчанию значение равно нулю. |
Вкладка «Детали»
Для задания свойств углового профиля служит вкладка Детали.
Детали
| Формат | Описание | По умолчанию |
|---|---|---|
|
L-профиль |
Выберите профиль из каталога профилей. |
L150-100-10 |
|
L-профиль 2 |
Выберите профиль из каталога профилей. |
L150-100-10 |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Название |
Имя, отображаемое на чертежах и в отчетах. |
Вкладка «Параметры»
Для задания положения углового профиля служит вкладка Параметры.
Положения угловых профилей
| Формат | Описание |
|---|---|
|
Размещение, размещение 2 |
Задайте количество и сторону углов в одиночных уголках отдельно для обеих сторон. |
|
Переместить L-проф. 2 в направлении Z, переместить L-проф. 2 в направлении Y
|

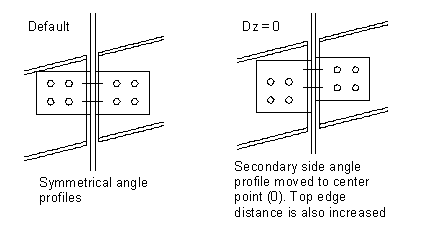

Переместить положение угловых профилей на стороне второстепенной детали. По умолчанию угловые профили симметричны. Например, при соединении наклоненных в горизонтальной плоскости второстепенных балок смещения можно использовать для размещения угловых профилей. |
Направление болтового соединения
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Направление болтового соединения 1 Этот параметр может быть изменен АвтоСтандартами. |
|
|
Направление болтового соединения 1 |
|
|
Направление болтового соединения 2 |
Вкладка «Вырез»
Для задания размеров вырезов второстепенной детали служит вкладка Вырез.
Размеры резов
| Описание | По умолчанию | |
|---|---|---|
|
1 |
Размеры горизонтальных резов по полкам. |
10 mm |
|
2 |
Размеры вертикальных резов по полкам. |
Зазор между кромкой выреза и полкой балки равен округлению стенки главной детали. Высота выреза округляется в большую сторону до ближайших 5 mm. |
болты
См. ссылку ниже:
Вкладка «Общие»
См. ссылку ниже:
Вкладка «Расчет»
См. ссылку ниже:
Вкладка «Проектирование»
См. ссылку ниже:
