Стык балок. U-соединение (193)
Стык балок. U-соединение (193) формирует U-образное соединение с последовательными балками или сварными балочными фермами пластины. Вы можете управлять длиной разрезов и сварных швов.
Создаваемые объекты
-
Сварные швы
Применение
| Ситуация | Описание |
|---|---|
|
|
Последовательные балки, прикрепленные U-образным соединением. |
Порядок выбора
-
Выберите главную деталь.
-
Выберите первую второстепенную деталь.
-
Выберите следующие второстепенные детали.
Можно выбрать до пяти второстепенных деталей.
-
Щелкните средней кнопкой мыши, чтобы создать соединение.
Вкладка «Рисунок»
На вкладке Рисунок показано соединение между двумя балками.
Соединение
Вкладка «Параметры»
Для определения геометрии соединения и сварки служит вкладка «Параметры ».

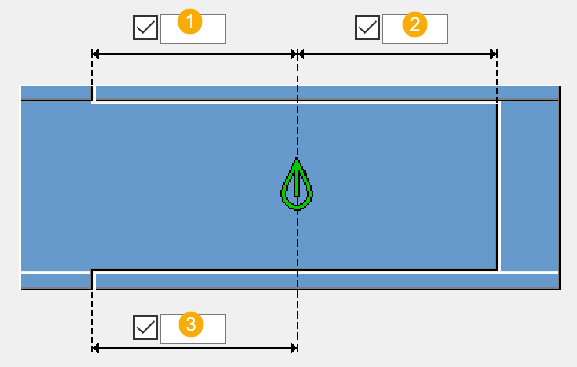

Размеры
| Описание | |
|---|---|
|
1 |
Длина перехлеста на верхней полке первой выбранной детали. |
|
2 |
Длина перехлеста второй выбранной детали. |
|
3 |
Длина перехлеста на нижней полке первой выбранной детали. |

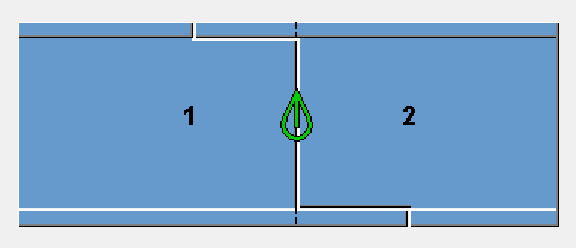

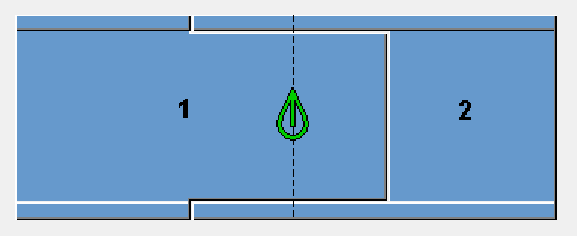

Сварные швы
| Формат | Описание |
|---|---|
 |
По умолчанию Создается сварной шов. Этот параметр может быть изменен АвтоСтандартами. |
 |
Сварной шов не создается. |
 |
Создается сварной шов. |
вкладка «Общие»
См. ссылку ниже:
Вкладка «Проектирование»
См. ссылку ниже:
Вкладка «Расчет»
См. ссылку ниже:
Сварные швы
См. ссылку ниже:
