Центральная 'косынка' (169)
Компонент Центральная 'косынка' (169) соединяет от 1 до 4 раскосов с балкой или колонной с помощью косынки, которая крепится к балке или колонне болтами или сваркой. К косынке раскосы крепятся болтами.
Создаваемые объекты
-
Фасонная пластина
-
Пластины-заглушки
-
болты
-
Сварные швы
Применение
| Ситуация | Описание |
|---|---|
|
|
Четыре раскоса, соединенные косынкой на болтах. |
Перед началом работы
Создайте балку или колонну и от 1 до 4 раскосов.
Порядок выбора
-
Выберите главную деталь (балку или колонну).
-
Выберите первую второстепенную деталь (первый раскос).
-
Выберите остальные второстепенные детали (раскосы).
-
Щелкните средней кнопкой мыши, чтобы создать компонент.
Обозначение деталей
| Описание | |
|---|---|
|
1 |
Фасонная пластина |
Вкладка «Рисунок»
Для задания положений раскосов служит вкладка Рисунок.
Положения раскоса
| Описание | |
|---|---|
|
1 |
Горизонтальное расстояние между раскосами |
|
2 |
Вертикальное расстояние между раскосами |
|
3 |
Размер раскоса от кромки косынки |
Вкладка «Косынка»
Для задания свойств и формы косынки, типа соединения и вырезов раскоса служит вкладка Косынка.
Пластины
| Формат | Описание |
|---|---|
|
Косынка |
Толщина, ширина и высота «косынки» |
|
Пластина-заглушка |
Толщина пластины-заглушки |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Имя |
Имя, отображаемое на чертежах и в отчетах. |
|
|
Обработка поверхности |
Описывает способ обработки поверхности детали. |
Форма фасонной пластины
Выберите форму «косынки».
Положение косынки на раскосе
Укажите, где на раскосе располагается косынка. При необходимости положение косынки можно настроить более точно, сместив ее по оси Z или Y.
| Формат | Описание |
|---|---|
|
|
По умолчанию Косынка располагается посередине раскоса. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Косынка располагается на верхней полке раскоса. Можно также выбрать положение косынки на нижней полке раскоса. |
|
|
Задайте величину смещения косынки по оси Z. |
Вырез в раскосе
| Формат | Описание |
|---|---|
|
|
Укажите, создается ли в раскосе вырез. Если «косынка» сталкивается с полкой раскоса, или если необходимо создать прорези в полых раскосах, можно вырезать раскос. Последний вариант позволяет создать вырез и соединить «косынку» с раскосом с помощью болта. |
|
|
|
|
|
Задайте расстояние от внешней кромки раскоса до пластины. |
|
|
Выберите, как обрабатываются концы раскоса: срезаются под косым углом или остаются прямоугольными. |

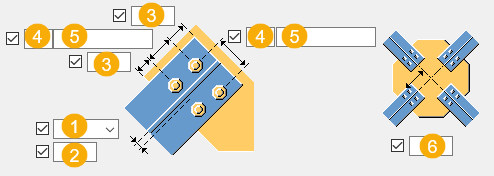

Вкладка «Болты раскоса 1»
Для задания размеров группы болтов и свойств болтов первого раскоса служит вкладка Болты раскоса 1.
Размеры группы болтов
| Описание | |
|---|---|
|
1 |
Выберите, как измеряются размеры для задания положения группы болтов по горизонтали.
|
|
2 |
Размер, определяющий положение группы болтов по горизонтали. |
|
3 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
4 |
Число болтов. |
|
5 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
|
6 |
Расстояние от центральной линии косынки до кромки болта. |
Базовые свойства болтов
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
|
Монтажный/заводской |
Определяет, монтажным или заводским является соединение. |
Монтажный |
Продолговатые отверстия
Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
1 |
Вертикальный размер продолговатого отверстия. |
0 (создается круглое отверстие). |
|
2 |
Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера. |
0 (создается круглое отверстие). |
|
Тип отверстия |
Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой. |
|
|
Повернуть отверстия |
Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия. |
|
|
Продолговатые отверстия в |
Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента. |
Комплект болта
Флажки определяют, какие объекты компонента (болт, шайбы и гайки) входят в комплект болта.
Чтобы создать только отверстие, снимите все флажки.
Чтобы изменить комплект болтов в существующем компоненте, установите флажок Использовать при изменении и нажмите кнопку Изменить.
Увеличение длины болта
Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.
Направление болтового соединения
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Направление болтового соединения 1 Этот параметр может быть изменен АвтоСтандартами. |
|
|
Направление болтового соединения 1 |
|
|
Направление болтового соединения 2 |
Размещение болтов в шахматном порядке
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Без смещения болтов Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без смещения болтов |
|
|
В шахматном порядке, тип 1 |
|
|
В шахматном порядке, тип 2 |
|
|
В шахматном порядке, тип 3 |
|
|
В шахматном порядке, тип 4 |

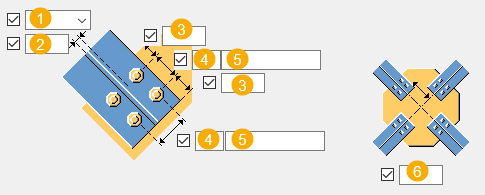

Вкладка «Болты раскоса 2»
Для задания размеров группы болтов и свойств болтов второго раскоса служит вкладка Болты раскоса 2.
Размеры группы болтов
| Описание | |
|---|---|
|
1 |
Выберите, как измеряются размеры для задания положения группы болтов по горизонтали.
|
|
2 |
Размер, определяющий положение группы болтов по горизонтали. |
|
3 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
4 |
Число болтов. |
|
5 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
|
6 |
Расстояние от центральной линии косынки до кромки болта. |
Базовые свойства болтов
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
|
Монтажный/заводской |
Определяет, монтажным или заводским является соединение. |
Монтажный |
Направление болтового соединения
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Направление болтового соединения 1 Этот параметр может быть изменен АвтоСтандартами. |
|
|
Направление болтового соединения 1 |
|
|
Направление болтового соединения 2 |
Размещение болтов в шахматном порядке
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Без смещения болтов Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без смещения болтов |
|
|
В шахматном порядке, тип 1 |
|
|
В шахматном порядке, тип 2 |
|
|
В шахматном порядке, тип 3 |
|
|
В шахматном порядке, тип 4 |

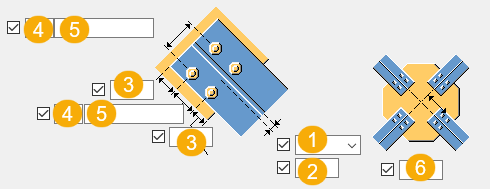

Болты раскоса 3
Для задания размеров группы болтов и свойств болтов третьего раскоса служит вкладка Болты раскоса 3.
Размеры группы болтов
| Описание | |
|---|---|
|
1 |
Выберите, как измеряются размеры для задания положения группы болтов по горизонтали.
|
|
2 |
Размер, определяющий положение группы болтов по горизонтали. |
|
3 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
4 |
Число болтов. |
|
5 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
|
6 |
Расстояние от центральной линии косынки до кромки болта. |
Базовые свойства болтов
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
|
Монтажный/заводской |
Определяет, монтажным или заводским является соединение. |
Монтажный |
Увеличение длины болта
Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.
Направление болтового соединения
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Направление болтового соединения 1 Этот параметр может быть изменен АвтоСтандартами. |
|
|
Направление болтового соединения 1 |
|
|
Направление болтового соединения 2 |
Размещение болтов в шахматном порядке
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Без смещения болтов Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без смещения болтов |
|
|
В шахматном порядке, тип 1 |
|
|
В шахматном порядке, тип 2 |
|
|
В шахматном порядке, тип 3 |
|
|
В шахматном порядке, тип 4 |
Вкладка «Болты раскоса 4»
Для задания размеров группы болтов и свойств болтов четвертого раскоса служит вкладка Болты раскоса 4.
Размеры группы болтов
| Описание | |
|---|---|
|
1 |
Выберите, как измеряются размеры для задания положения группы болтов по горизонтали.
|
|
2 |
Размер, определяющий положение группы болтов по горизонтали. |
|
3 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
4 |
Число болтов. |
|
5 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
|
6 |
Расстояние от центральной линии косынки до кромки болта. |
Базовые свойства болтов
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
|
Монтажный/заводской |
Определяет, монтажным или заводским является соединение. |
Монтажный |
Увеличение длины болта
Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.
Направление болтового соединения
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Направление болтового соединения 1 Этот параметр может быть изменен АвтоСтандартами. |
|
|
Направление болтового соединения 1 |
|
|
Направление болтового соединения 2 |
Размещение болтов в шахматном порядке
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Без смещения болтов Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без смещения болтов |
|
|
В шахматном порядке, тип 1 |
|
|
В шахматном порядке, тип 2 |
|
|
В шахматном порядке, тип 3 |
|
|
В шахматном порядке, тип 4 |
вкладка «Общие»
См. ссылку ниже:
Вкладка «Проектирование»
См. ссылку ниже:
Вкладка «Расчет»
См. ссылку ниже:
Сварные швы
См. ссылку ниже:
