Соединение с балкой и колонной (164)
Компонент Соединение с балкой и колонной (164) создает соединение между колонной, балкой и балкой перекрытия. Можно задать местоположение опорного уголка, пластины капители и болтов.
Создаваемые объекты
-
Несущая пластина
-
Стабилизирующая пластина
-
болты
-
Сварные швы
Применение
| Ситуация | Описание |
|---|---|
|
|
Примыкание балки перекрытия к балочным фермам у колонны. |
Порядок выбора
-
Выберите главную деталь (колонну).
-
Выберите первую второстепенную деталь (балку).
-
Выберите вторую второстепенную деталь (балку).
-
Щелкните средней кнопкой мыши, чтобы создать соединение.

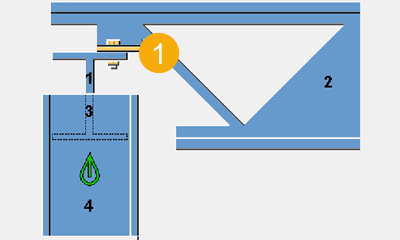

Обозначение деталей
| Описание | |
|---|---|
|
1 |
Несущая пластина |
Вкладка «Рисунок»
Для задания размеров соединения служит вкладка Рисунок.

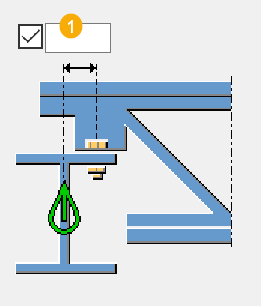

Размеры
| Описание | |
|---|---|
|
1 |
Смещение верхнего пояса от центральной линии колонны |
|
2 |
Расстояние обрезки низа второстепенной детали от главной детали |
Вкладка «Опорная пластина»
Для задания свойств, размеров и способа соединения опорной пластины служит вкладка Опорная пластина.
Деталь
| Деталь | Описание |
|---|---|
|
Опорная пластина |
Толщина и ширина опорной пластины |

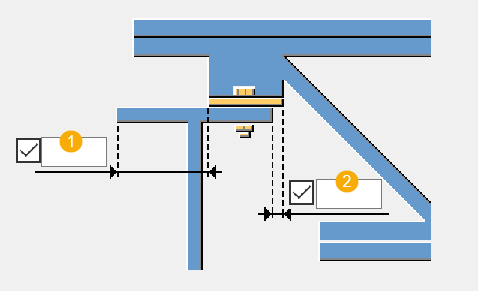

Размеры
| Описание | |
|---|---|
|
1 |
Размер кромки опорной пластины до кромки главной детали |
|
2 |
Размер внутренней кромки опорной пластины до кромки главной детали |
Вкладка «Болты»
Для задания свойств болта и положения болтов в соединении опорного уголка служит вкладка Болты.
Размеры группы болтов
| Описание | |
|---|---|
|
1 |
Расстояние от центральной линии главной детали до центральной линии болта |
|
2 |
Расстояние между болтами |
Крепление балки перекрытия
| Формат | Описание |
|---|---|
|
|
По умолчанию Балка перекрытия крепится болтами к главной детали. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Балка перекрытия крепится болтами к главной детали. |
|
|
Балка перекрытия приваривается к главной детали. |
Ориентация болтов
| Формат | Описание |
|---|---|
|
|
По умолчанию Болты размещаются перпендикулярно главной детали. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Болты размещаются перпендикулярно главной детали. |
|
|
Болты размещаются перпендикулярно балке перекрытия. |
Базовые свойства болтов
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
|
Монтажный/заводской |
Определяет, монтажным или заводским является соединение. |
Монтажный |
Продолговатые отверстия
Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
1 |
Вертикальный размер продолговатого отверстия. |
0 (создается круглое отверстие). |
|
2 |
Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера. |
0 (создается круглое отверстие). |
|
Тип отверстия |
Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой. |
|
|
Повернуть отверстия |
Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия. |
|
|
Продолговатые отверстия в |
Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента. |
Комплект болта
Флажки определяют, какие объекты компонента (болт, шайбы и гайки) входят в комплект болта.
Чтобы создать только отверстие, снимите все флажки.
Чтобы изменить комплект болтов в существующем компоненте, установите флажок Использовать при изменении и нажмите кнопку Изменить.
Увеличение длины болта
Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.
Вкладка «Стабилизатор»
Для создания стабилизатора, задания его свойств и положения служит вкладка Стабилизатор.
Детали
| Формат | Описание |
|---|---|
|
Пластина |
Толщина, ширина и высота стабилизирующей пластины |
|
Угол |
Выберите профиль из каталога профилей. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Название |
Имя, отображаемое на чертежах и в отчетах. |
Создание стабилизатора
| Формат | Описание |
|---|---|
|
|
По умолчанию Стабилизатор не создается. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Стабилизатор не создается. |
|
|
Стабилизатор создается как пластина. |
|
|
Стабилизатор создается как опорный уголок. |

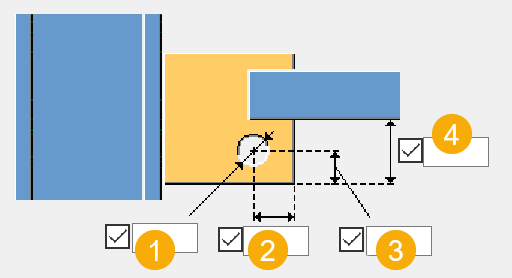

Размеры стабилизирующей пластины
| Описание | По умолчанию | |
|---|---|---|
|
1 |
Диаметр отверстия |
13/16" |
|
2 |
Размер по горизонтали от кромки стабилизатора до центра отверстия |
1,5 x диаметр отверстия |
|
3 |
Размер по вертикали от кромки стабилизатора до центра отверстия |
3 |
|
4 |
Размер по вертикали от нижнего пояса балки перекрытия до низа стабилизатора |
1,5 x диаметр отверстия |
Тип соединения стабилизатора
| Формат | Описание |
|---|---|
|
|
По умолчанию Без соединения между стабилизатором и балкой перекрытия Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без соединения между стабилизатором и балкой перекрытия |
|
|
Стабилизатор приваривается к балке перекрытия. |
|
|
Стабилизатор крепится болтами к балке перекрытия. |
|
|
Стабилизирующая пластина крепится болтами и приваривается к балке перекрытия. |
Ориентация стабилизатора
| Формат | Описание |
|---|---|
|
|
По умолчанию Стабилизатор выравнивается с наклонной балкой перекрытия. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Стабилизатор выравнивается с наклонной балкой перекрытия. |
|
|
Стабилизатор создается под прямым углом к главной детали. |

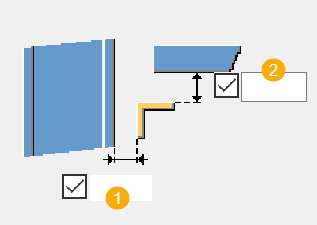

Размеры опорного уголка
| Описание | |
|---|---|
|
1 |
Смещение по горизонтали опорного уголка |
|
2 |
Смещение по вертикали опорного уголка |
| Описание | ||
|---|---|---|
|
1 |
Смещение по горизонтали опорного уголка |
|
|
2 |
Длина опорного уголка |
Для стабилизаторов, прикрепленных болтами к колонне. Шаг болтов, указанный в файле joints.def + 2-¼" (при этом будет получена правильная длина угла для болтов диаметром ¾") Для стабилизаторов, приваренных к колонне. Ширина балки перекрытия |
Ориентация опорного уголка
| Формат | Описание |
|---|---|
|
|
По умолчанию Самый длинный участок опорного уголка — горизонтальный. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Самый длинный участок опорного уголка — горизонтальный. |
|
|
Самый длинный участок опорного уголка — вертикальный. |
Опора к колонне
| Формат | Описание |
|---|---|
|
|
По умолчанию Опора приваривается к главной детали. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Опора приваривается к главной детали. |
|
|
Опора крепится болтами к главной детали. |
|
|
Опора крепится болтами и сваркой к главной детали. |
Опора к балке перекрытия
| Формат | Описание |
|---|---|
|
|
По умолчанию Без соединения между опорой и балкой перекрытия Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без соединения между опорой и балкой перекрытия |
|
|
Опора приваривается к балке перекрытия. |
|
|
Опора крепится к балке перекрытия болтами. |
|
|
Опора крепится болтами и сваркой к балке перекрытия. |
Вкладка «Болты стабилизирующего уголка»
Для задания размеров группы болтов, а также свойств болтов стабилизирующих уголков служит вкладка Болты стабилизирующих уголков. Если на вкладке Стабилизатор выбрано создание стабилизатора как опорного уголка, настройки на этой вкладке влияют на оба уголка. Если стабилизатор создается как пластина, настройки влияют только на крепежный уголок главной детали.

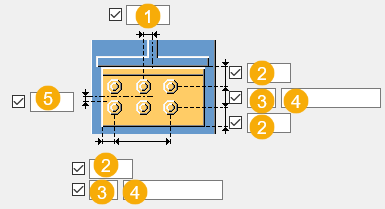

Размеры группы болтов
| Описание | |
|---|---|
|
1 |
Размер, определяющий положение группы болтов по горизонтали. |
|
2 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
3 |
Число болтов. |
|
4 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
|
5 |
Размер, определяющий положение группы болтов по вертикали. |
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
|
Монтажный/заводской |
Определяет, монтажным или заводским является соединение. |
Монтажный |
Вкладка «Болты стабилизирующей пластины»
Для задания положения и свойств болтов стабилизирующих пластин служит вкладка Болты стабилизирующей пластины.

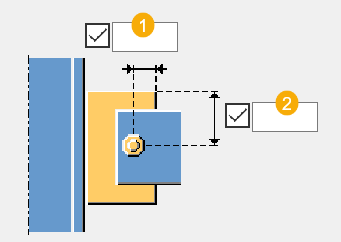

Положение болтов
| Описание | По умолчанию | |
|---|---|---|
|
1 |
Расстояние от болта до кромки по горизонтали |
1-1/2" |
|
2 |
Расстояние от болта до кромки по вертикали |
Средняя точка пластины по вертикали |
Базовые свойства болтов
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
|
Монтажный/заводской |
Определяет, монтажным или заводским является соединение. |
Монтажный |
вкладка «Общие»
См. ссылку ниже:
Вкладка «Проектирование»
См. ссылку ниже:
Вкладка «Расчет»
См. ссылку ниже:
Сварные швы
См. ссылку ниже:
