Сопряжение балок. Крепление к верхней полке. Обработка полок (147)
Компонент Сопряжение балок. Крепление к верхней полке. Обработка полок (147) соединяет две балки с помощью одной или двух монтажных пластин. Монтажные пластины привариваются к стенке и верхней полке главной балки и крепятся болтами к стенке второстепенной балки. Второстепенная балка может быть горизонтальной или иметь наклон в вертикальной плоскости.
Создаваемые объекты
-
Монтажная пластина (1 или 2)
-
Ребра жесткости (опционально)
-
Пластины вута (опционально)
-
Подкладные планки для сварки (опционально)
-
Опорные уголки (опционально)
-
болты
-
Сварные швы
-
Срезы/вырезы
Применение
|
Ситуация |
Описание |
|---|---|
|
|
Монтажная пластина не на всю глубину, соединенная с верхней полкой балки. Создается ребро жесткости. |
|
|
Монтажная пластина не на всю глубину, соединенная с верхней полкой балки. Второстепенная деталь наклонена в вертикальной плоскости. Создается ребро жесткости. |
Порядок выбора
-
Выберите главную деталь (балку).
-
Выберите второстепенную деталь (балку).
Соединение создается автоматически при выборе второстепенной детали.
Обозначение деталей
|
Деталь |
|
|---|---|
|
1 |
Монтажная пластина |
Прим.:
Tekla Structures использует для создания этого компонента значения из файла joints.def.
Вкладка «Рисунок»
Для задания положения монтажной пластины, а также и срезов полки и стенки балки служит вкладка Рисунок.
|
Описание |
По умолчанию |
|
|---|---|---|
|
1 |
Срез второстепенной детали. При срезании второстепенной детали создается зазор между главной деталью и второстепенной деталью. |
20 |
|
2 |
Размер срезаемой части полки второстепенной детали. Срез полки определяется от кромки монтажной пластины. |
Если пластинчатая шпонка пересекается с полкой, полка автоматически обрезается. 20 |
Срез торца балки
Способ срезания торца второстепенной балки. Балка показана в виде сбоку.
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию Под косым углом Этот параметр может быть изменен АвтоСтандартами. |
|
|
Автоматически Если наклон второстепенной балки в вертикальной плоскости составляет менее 10 градусов, торец балки срезается под прямым углом. В остальных случаях торец балки срезается под косым углом. |
|
|
Под прямым углом Торец второстепенной балки срезается под прямым углом. |
|
|
Под косым углом Торец второстепенной балки срезается параллельно кромке главной детали. |
|
|
Прямой срез ближе к стенке главной детали Торец второстепенной балки срезается под прямым углом, и балка помещается ближе к стенке главной детали. |
|
|
С обрезкой полки Срезается угол полки на торце второстепенной балки. |
Срез стенки балки
Задайте способ срезания торца стенки второстепенной балки. Балка показана в виде сверху.
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию Под косым углом Этот параметр может быть изменен АвтоСтандартами. |
|
|
Под косым углом Торец стенки срезается под косым углом, когда торец второстепенной балки срезается под косым углом. |
|
|
Под прямым углом Торец стенки срезается под прямым углом, даже если торец второстепенной балки срезается под косым углом. |
Срез полки балки
Способ срезания торца полки второстепенной балки. Балка показана в виде сверху.
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию Под косым углом Этот параметр может быть изменен АвтоСтандартами. |
|
|
Под косым углом Торец полки срезается под косым углом. |
|
|
прямоугольная Часть полки срезается под прямым углом, а часть остается под косым углом. |
Срез нижней полки балки
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Срез полки Этот параметр может быть изменен АвтоСтандартами. |
|
|
Вырез С нижней стороны второстепенной балки создается вырез, если пластинчатая шпонка пересекает полку. Введите радиус и высоту выреза. |
|
|
Срез полки Полка второстепенной балки срезается со стороны пластинчатой шпонки, если пластинчатая шпонка пересекает полку. |
Вкладка «Пластины»
Для задания размера, положения, количества, ориентации и формы монтажных пластин служит вкладка Пластины.
Монтажная пластина
| Параметр |
Описание |
|---|---|
|
Монтажная пластина |
Толщина, ширина и высота монтажной пластины. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Название |
Имя, отображаемое на чертежах и в отчетах. |

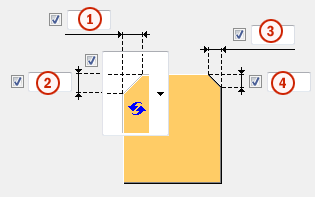

Фаски на монтажной пластине
|
Описание |
|
|---|---|
|
1 |
Горизонтальный размер фаски на монтажной пластине. |
|
2 |
Вертикальный размер фаски на монтажной пластине. |
|
3 |
Горизонтальный размер внешней фаски на монтажной пластине. |
|
4 |
Вертикальный размер внешней фаски на монтажной пластине. |
Тип фаски
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Прямая фаска Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без фаски |
|
|
Прямая фаска |
|
|
Фаска в виде выпуклой дуги |
|
|
Фаска в виде вогнутой дуги |
Положение монтажной пластины
Задайте количество и сторону расположения монтажных пластин в соединениях на монтажных пластинах.
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию Монтажная пластина на дальней стороне Этот параметр может быть изменен АвтоСтандартами. |
|
|
Автоматически Компонент автоматически выбирает монтажную пластину на ближней или на дальней стороне. Монтажная пластина создается на стороне второстепенной детали, когда угол между главной деталью и второстепенной деталью меньше 90 градусов. |
|
|
Монтажная пластина на дальней стороне |
|
|
Монтажная пластина на ближней и дальней стороне |
|
|
Монтажная пластина на ближней стороне |
Вкладка «Ребра жесткости»
Для задания размеров, ориентации, положения и типа пластин жесткости служит вкладка Ребра жесткости.
Размеры пластины жесткости на противоположной стороне стенки
| Параметр |
Описание |
|---|---|
|
Противоположное ребро жесткости стенки |
Толщина, ширина и высота пластины жесткости на противоположной стороне стенки. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Название |
Имя, отображаемое на чертежах и в отчетах. |
Размеры фаски
|
Описание |
|
|---|---|
|
1 |
Горизонтальный размер фаски. |
|
2 |
Вертикальный размер фаски. |
Тип фаски
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию Прямая фаска Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без фаски |
|
|
Прямая фаска |
|
|
Фаска в виде выпуклой дуги |
|
|
Фаска в виде вогнутой дуги |
Создание ребер жесткости
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию Ребра жесткости не создаются. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Полноразмерное Создается полноразмерное ребро жесткости той же высоты, что и стенка главной детали. |
|
|
По монтажной пластине Tekla Structures определяет размер ребра жесткости исходя из размера монтажной пластины Tekla Structures пытается по возможности создавать ребра жесткости так, чтобы нижние края пластины жесткости и монтажной пластины находились на одном уровне. |
|
|
Частичное Между пластиной жесткости и нижней полкой главной детали остается зазор. |
|
|
Ребра жесткости не создаются. |
Зазор для ребра жесткости
|
Описание |
|
|---|---|
|
1 |
Величина зазора между полками главной детали и ребром жесткости. |
Ориентация ребер жесткости
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию Ребра жесткости параллельны второстепенной детали. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Ребра жесткости перпендикулярны главной детали. |
|
|
Ребра жесткости параллельны второстепенной детали. |
Вкладка «Вут»
Для управления созданием пластин вута и определения фасок на полках второстепенной балки служит вкладка Вут.
Пластины вута
| Параметр |
Описание |
|---|---|
|
Верхняя пластина |
Толщина, ширина и высота верхней пластины вута. |
|
Нижняя пластина |
Толщина, ширина и высота нижней пластины вута. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Номер позиции |
Префикс и начальный номер для номера позиции детали. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Марка материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Имя |
Имя, отображаемое на чертежах и в отчетах. |
Фаски на пластинах вута
|
Описание |
|
|---|---|
|
1 |
Ширина фаски на верхней пластине вута. |
|
2 |
Высота фаски на верхней пластине вута. |
|
3 |
Высота фаски на нижней пластине вута. |
|
4 |
Ширина фаски на нижней пластине вута. |
Создание пластин вута
|
Вариант |
Описание |
|---|---|
|
|
По умолчанию При необходимости создаются верхняя и нижняя пластины вута. Этот параметр можно изменить с помощью автоматических стандартов. |
|
|
Автоматически При необходимости создаются верхняя или нижняя пластины вута. |
|
|
Создаются верхняя и нижняя пластины вута. Для создания одной пластины введите 0 в поле толщины (t) для пластины, которая не требуется (верхняя или нижняя пластина). |
|
|
Пластины вута не создаются. |
Вкладка «Вырез»
Для автоматического создания вырезов во второстепенной балке и задания свойств вырезов служит вкладка Вырез. Вкладка Вырез содержит два раздела: свойства, используемые при автоматическом создании вырезов (верхний раздел), и свойства, используемые при создании вырезов вручную (нижний раздел). Свойства для автоматического и для ручного создания вырезов действуют независимо друг от друга.
Автоматическое создание вырезов
Параметры автоматического создания вырезов влияют и на верхнюю, и на нижнюю полки.
Форма выреза
Автоматическое создание вырезов включается при выборе формы выреза.
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию Во второстепенной балке создаются вырезы. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Во второстепенной балке создаются вырезы. Резы выполняются под прямым углом к стенке главной балки. |
|
|
Во второстепенной балке создаются вырезы. Резы выполняются под прямым углом к стенке второстепенной балки. |
|
|
Во второстепенной балке создаются вырезы. Вертикальный рез делается под прямым углом главной балке, а горизонтальный — под прямым углом к второстепенной балке. |
|
|
Выключение автоматического создания вырезов. |
Размер выреза
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Размер выреза измеряется от кромки полки главной балки и от нижней стороны верхней полки главной балки. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Размер выреза измеряется от кромки полки главной балки и от нижней стороны верхней полки главной балки. |
|
|
Размер выреза измеряется от центральной линии главной балки и от верхней полки главной балки. |
Введите размеры горизонтальных и вертикальных резов.
Форма среза полки
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Полка второстепенной балки срезается параллельно главной балке. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Полка второстепенной балки срезается параллельно главной балке. |
|
|
Полка второстепенной балки срезается под прямым углом. |
Округление размера выреза
Параметры округления размеров вырезов позволяют указать, округляются ли в большую сторону размеры вырезов. Даже когда округление размеров включено, размеры округляются только при необходимости.
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию Размеры вырезов не округляются. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Размеры вырезов не округляются. |
|
|
Размеры вырезов округляются. Введите значения округления по горизонтали и по вертикали. |
Размеры округляются до следующего числа, кратного введенному значению. Например, если фактический размер составляет 51 и введено значение округления 10, размер округляется до 60.
Положение выреза
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Рез выполняется под полкой главной балки. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Рез выполняется под полкой главной балки. |
|
|
Рез выполняется над полкой главной балки. |
Фаска на вырезе
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Вырез создается без фаски. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Вырез создается без фаски. |
|
|
Вырез создается с прямой фаской. |
|
|
Вырез создается с фаской введенного радиуса. |
Введите радиус фаски.
Создание вырезов вручную
Создавать вырез вручную имеет смысл в случаях, когда с второстепенной балкой конфликтует деталь, не относящаяся к соединению. При использовании ручного вырезания резы выполняются с использованием значений, введенных в полях на вкладке Вырез. Для верхней и нижней полок можно использовать разные значения.
Сторона выреза в полке
Сторона выреза в полке определяет, с какой стороны балки создаются вырезы.
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию Вырезы создаются с обеих сторон полки. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Автоматически Вырезы создаются с обеих сторон полки. |
|
|
Вырезы создаются с обеих сторон полки. |
|
|
Вырезы создаются на ближней стороне полки. |
|
|
Вырезы создаются на дальней стороне полки. |
Форма выреза в полке
Форма выреза в полке определяет форму выреза в полке балки.
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию Полка второстепенной балки полностью срезается на заданную глубину. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Автоматически Полка второстепенной балки полностью срезается на заданную глубину. По умолчанию глубина выреза равна удвоенной толщине полки второстепенной балки. Рез всегда выполняется по всей ширине полки второстепенной балки. |
|
|
На полке создаются фаски. Если горизонтальный размер не введен, создается фаска под углом 45 градусов. |
|
|
Выполняются резы по полке со значениями по умолчанию, если не введены значения в полях 1 и 2. |
|
|
Полка не срезается. |
|
|
Выполняются резы по полке в соответствии со значением в поле 1, чтобы полка была заподлицо со стенкой. |
|
|
Выполняются резы по полке в соответствии со значениями в полях 1 и 2. |
Глубина выреза в полке
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Глубина выреза в полке. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Глубина выреза в полке. |
|
|
Глубина выреза полки в виде расстояния от центральной линии стенки второстепенной балки до кромки выреза. |
Введите глубину выреза в полке.
Размеры резов
|
Описание |
По умолчанию |
|
|---|---|---|
|
1 |
Размеры горизонтальных резов по полкам. |
10 мм |
|
2 |
Размеры вертикальных резов по полкам. |
Зазор между кромкой выреза и полкой балки равен округлению стенки главной детали. Высота выреза округляется в большую сторону до ближайших 5 мм. |
Размер от стенки до среза полки
|
Описание |
|
|---|---|
|
1 |
Задайте расстояние между стенкой и срезом полки. |
Вкладка «Болты»
Для задания свойств болтов, которыми монтажная пластина крепится к главной детали, служит вкладка Болты.

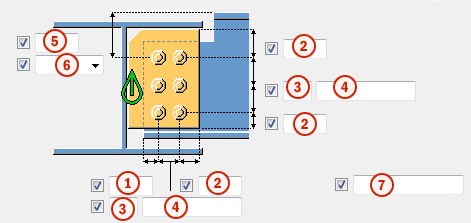

Размеры группы болтов
|
Описание |
|
|---|---|
|
1 |
Размер, определяющий положение группы болтов по горизонтали. |
|
2 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
3 |
Число болтов. |
|
3 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
|
4 |
Размер, определяющий положение группы болтов по вертикали. |
|
5 |
Выберите, как измеряются размеры, определяющие положение группы болтов по вертикали.
|
|
6 |
Укажите, какие болты следует удалить из группы болтов. Введите номера удаляемых болтов, разделяя их пробелами. Болты нумеруются слева направо и сверху вниз. |
Базовые свойства болтов
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
|
Монтажный/заводской |
Определяет, монтажным или заводским является соединение. |
Монтажный |
Направление болтового соединения
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Направление болтового соединения 1 Этот параметр может быть изменен АвтоСтандартами. |
|
|
Направление болтового соединения 1 |
|
|
Направление болтового соединения 2 |
Продолговатые отверстия
Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
1 |
Вертикальный размер продолговатого отверстия. |
0 (создается круглое отверстие). |
|
2 |
Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера. |
0 (создается круглое отверстие). |
|
Тип отверстия |
Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой. |
|
|
Повернуть отверстия |
Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия. |
|
|
Продолговатые отверстия в |
Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента. |
Комплект болта
Флажки определяют, какие объекты компонента (болт, шайбы и гайки) входят в комплект болта.
Чтобы создать только отверстие, снимите все флажки.
Чтобы изменить комплект болтов в существующем компоненте, установите флажок Использовать при изменении и нажмите кнопку Изменить.
Увеличение длины болта
Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.
Размещение болтов в шахматном порядке
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Без смещения болтов Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без смещения болтов |
|
|
В шахматном порядке, тип 1 |
|
|
В шахматном порядке, тип 2 |
|
|
В шахматном порядке, тип 3 |
|
|
В шахматном порядке, тип 4 |
Ориентация группы болтов
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Под прямым углом Этот параметр может быть изменен АвтоСтандартами. |
|
|
Автоматически Под прямым углом |
|
|
В шахматном порядке Болты размещаются в шахматном порядке в направлении второстепенной детали. |
|
|
Под прямым углом Прямоугольная группа болтов располагается горизонтально. |
|
|
Под наклоном Прямоугольная группа болтов располагается под наклоном в направлении второстепенной детали. |
Вкладка «Вырез/срез балки»
Для определения подкладных планок для сварки, технологических отверстий для сварки, подготовки торца балки и срезов полок служит вкладка Вырез/срез балки.
Подкладная планка для сварки
| Параметр |
Описание |
|---|---|
|
Подкладная планка для сварки |
Толщина и ширина подкладной планки для сварки. |
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Название |
Имя, отображаемое на чертежах и в отчетах. |
Размеры технологического отверстия для сварки
|
Описание |
|
|---|---|
|
1 |
Зазор между верхней полкой второстепенной детали и главной деталью. |
|
2 |
Вертикальные размеры для верхнего и нижнего технологических отверстий для сварки. |
|
3 |
Горизонтальные размеры для верхнего и нижнего технологических отверстий для сварки. |
|
4 |
Зазор между стенкой второстепенной детали и главной деталью. Tekla Structures добавляет введенное здесь значение к зазору, введенному на вкладке Рисунок. |
|
5 |
Зазор между нижней полкой второстепенной детали и главной деталью. Tekla Structures добавляет введенное здесь значение к зазору, введенному на вкладке Рисунок. |
Технологические отверстия для сварки
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
|
По умолчанию Круглое технологическое отверстие для сварки Этот параметр может быть изменен АвтоСтандартами. |
|
|
|
Круглое технологическое отверстие для сварки |
|
|
|
Квадратное технологическое отверстие для сварки |
|
|
|
Диагональное технологическое отверстие для сварки |
|
|
|
Круглое технологическое отверстие для сварки с радиусом, который можно задать в поле |
|
|
|
Удлиненное конусовидное технологическое отверстие для сварки с радиусом и размерами, которые можно задать в полях |
|
|
|
Конусовидное технологическое отверстие для сварки с радиусами, которые можно задать в полях Заглавной буквой R обозначен больший радиус (высота). Строчной буквой r обозначен меньший радиус. |
R = 35 r = 10 |
и
Подготовка торца балки
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Подготавливаются верхняя и нижняя полки. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Автоматически Подготавливаются верхняя и нижняя полки. |
|
|
Подготовка торца балки не производится. |
|
|
Подготавливаются верхняя и нижняя полки. |
|
|
Подготавливается верхняя полка. |
|
|
Подготавливается нижняя полка. |
Срез полки
|
Вариант для верхней фаски |
Вариант для нижней фаски |
Описание |
|---|---|---|
|
|
|
По умолчанию Полка не разрезается. Этот параметр может быть изменен АвтоСтандартами. |
|
|
|
Полка не разрезается. |
|
|
|
Полка разрезается. |
Подкладные планки для сварки
|
Вариант для нижней подкладной планки |
Описание |
|---|---|
|
|
По умолчанию Создаются подкладные планки с внутренней стороны полок. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Подкладные планки не создаются. |
|
|
Создаются подкладные планки с внутренней стороны полок. |
|
|
Создаются подкладные планки с наружной стороны полок. |
Длина подкладной планки для сварки
Введите длину подкладной планки для сварки в поле под вариантами.
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию Абсолютная длина подкладной планки Этот параметр может быть изменен АвтоСтандартами. |
|
|
Абсолютная длина подкладной планки |
|
|
Вылет планки за кромку полки |
Положение подкладной планки для сварки
|
Формат |
Описание |
|---|---|
|
|
Введите положительное или отрицательное значение, чтобы переместить передний конец подкладной планки относительно конца полки. |
Тип сборки
Определяет, где приваривается подкладная планка для сварки. При выборе варианта Заводской Tekla Structures включает подкладные планки в сборку.
вкладка «Общие»
См. ссылку ниже:
Вкладка «Проектирование»
См. ссылку ниже:
Вкладка «Расчет»
См. ссылку ниже:
Сварные швы
См. ссылку ниже:
