Сопряжение балки с колонной или балок. Через уголки с двух сторон (143)
Компонент Сопряжение балки с колонной или балок. Через уголки с двух сторон (143) соединяет две балки или балку с колонной с помощью одинарных или двойных крепежных уголков. Второстепенная балка может быть горизонтальной или иметь наклон в вертикальной плоскости. Возможно создание приваренных пластин вута и опорного уголка.
Создаваемые объекты
-
Крепежные уголки (2)
-
Пластины вута (опционально)
-
Опорный уголок (опционально)
-
Подкладные планки для сварки (опционально)
-
болты
-
Пластины-шайбы (опционально)
-
Сварные швы
-
Срезы/вырезы
Применение
|
Пример |
Описание |
|---|---|
|
|
Соединение на крепежном уголке. Уголки с одной/двух сторон. Две второстепенные детали. Варианты крепления болтами/болтами, сваркой/болтами, сваркой/сваркой. |
|
|
Соединение на крепежном уголке. Уголки с одной/двух сторон. Две второстепенные детали. Варианты крепления болтами/болтами, сваркой/болтами, сваркой/сваркой. |
|
|
Соединение на крепежном уголке. Уголки с одной/двух сторон. Две второстепенные детали. Возможность создания вута. (Сверху/снизу/с обеих сторон.) |
|
|
Соединение на крепежном уголке. Уголки с одной/двух сторон. Две второстепенные детали на разной высоте. |
|
|
Соединение на крепежном уголке. Уголки с одной/двух сторон. Две второстепенные детали. Возможность подготовки под сварку и создания технологических отверстий для сварки (соединение, нагруженное изгибающим моментом). |
|
|
Соединение на крепежном уголке. Уголки с одной/двух сторон. Две второстепенные детали. Безопасное соединение. |
|
|
Соединение на крепежном уголке. Автоматическое создание во второстепенной детали выреза под болты. |
|
|
Соединение на крепежном уголке. Уголки с одной/двух сторон. Две второстепенные детали с поворотом. |
|
|
Соединение на крепежном уголке. Уголки с одной/двух сторон. Две второстепенные детали, одна наклонена в вертикальной плоскости. |
|
|
Стыковое соединение на крепежных уголках. Односторонний зажим. Варианты крепления болтами/болтами, сваркой/болтами, сваркой/сваркой. |
|
|
Стыковое соединение на крепежных уголках. Балки в разных плоскостях. |
|
|
Стыковое соединение на крепежных уголках. Варианты крепления болтами/болтами, сваркой/болтами, сваркой/сваркой. |
Порядок выбора
-
Выберите главную деталь (колонну или балку).
-
Выберите первую второстепенную деталь (балку).
-
Выберите вторую второстепенную деталь (балку).
-
Щелкните средней кнопкой мыши, чтобы создать соединение.
Обозначение деталей
|
Деталь |
|
|---|---|
|
1 |
Крепежные уголки |
|
2 |
Пластина вута |
Note:
Tekla Structures использует для создания этого компонента значения из файла joints.def.

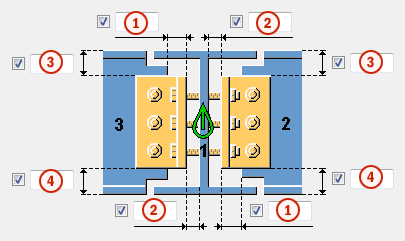

Вкладка «Рисунок»
Для задания размеров крепежного уголка и способа срезания торца балки служит вкладка Рисунок.
Размеры
|
Описание |
По умолчанию |
|
|---|---|---|
|
1 |
Длина срезаемой части второстепенной детали. Разрез определяется относительно кромки крепежного уголка. |
|
|
2 |
Задайте зазор между главной деталью и крепежным уголком. |
0 |
|
3 |
Расстояние от верха второстепенной балки до верхней кромки крепежного уголка. При изменении положения верхней кромки крепежного уголка изменяется высота уголка. При задании положительного значения верх перемещается ближе к центру балки; следовательно, размер крепежного уголка уменьшается. При задании отрицательных значений размер крепежного уголка увеличивается. |
Если значение не введено, размер крепежного уголка определяется болтами и расстояниями от болта до кромки. |
|
4 |
Расстояние от низа второстепенной балки до нижней кромки крепежного уголка. При изменении положения нижней кромки крепежного уголка изменяется высота уголка. При задании положительного значения верх перемещается ближе к центру балки; следовательно, размер крепежного уголка уменьшается. При задании отрицательных значений размер крепежного уголка увеличивается. |
Если значение не введено, размер крепежного уголка определяется болтами и расстояниями от болта до кромки. |
| Формат | Описание |
|---|---|
|
Сортировать втор. по высоте профиля |
Укажите, сортируются ли второстепенные детали по высоте их профилей. Если выбрано значение Да, самая высокая второстепенная деталь считается первой второстепенной деталью, вне зависимости от порядка выбора. |
|
Описание |
По умолчанию |
|
|---|---|---|
|
1 |
Размер срезаемой части полки второстепенной детали. Точка реза по полке определяется относительно кромки крепежного уголка. |
Если крепежный уголок пересекается с полкой, полка автоматически обрезается. |
Срез торца балки
Способ срезания торца второстепенной балки. Балка показана в виде сбоку.
|
Формат |
Формат |
Описание |
|---|---|---|
|
|
|
По умолчанию Под косым углом Этот параметр может быть изменен АвтоСтандартами. |
|
|
|
Автоматически Если наклон второстепенной балки в вертикальной плоскости составляет менее 10 градусов, торец балки срезается под прямым углом. В остальных случаях торец балки срезается под косым углом. |
|
|
|
Под прямым углом Торец второстепенной балки срезается под прямым углом. |
|
|
|
Под косым углом Торец второстепенной балки срезается параллельно кромке главной детали. |
Срез нижней полки балки
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Срез полки Этот параметр может быть изменен АвтоСтандартами. |
|
|
Вырез С нижней стороны второстепенной балки создается вырез, если крепежный уголок пересекает полку. Введите радиус и высоту выреза. |
|
|
Срез полки Полка второстепенной балки срезается с той стороны, с которой находится крепежный уголок, если крепежный уголок пересекает полку. |

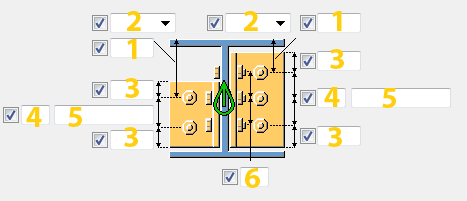

Вкладка «Детали»
Для задания размера, положения и ориентации крепежных уголков служит вкладка Детали.
Профиль, ближняя сторона/дальняя сторона
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Профиль, БС Профиль 2, БС |
Профиль крепежного уголка на ближней стороне для первой и второй второстепенных деталей, выбранный из каталога профилей. |
Размер уголка определяется диаметром болта. По умолчанию используется имя ANGLE. |
|
Профиль, ДС Профиль 2, ДС |
Профиль крепежного уголка на дальней стороне для первой и второй второстепенных деталей, выбранный из каталога профилей. |
Размер уголка определяется диаметром болта. По умолчанию используется имя ANGLE. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Имя |
Имя, отображаемое на чертежах и в отчетах. |
|
|
Обработка поверхности |
Описывает способ обработки поверхности детали. |
Положение крепежного уголка
|
Параметр для второй второстепенной детали |
Параметр для первой второстепенной детали |
Описание |
|---|---|---|
|
|
|
По умолчанию Создаются крепежные уголки на ближней стороне и на дальней стороне. Этот параметр может быть изменен АвтоСтандартами. |
|
|
|
Автоматически Если главная деталь представляет собой трубчатый профиль, создается два крепежных уголка. В противном случае создается крепежный уголок на ближней стороне. |
|
|
|
Создается крепежный уголок на ближней стороне. |
|
|
|
Создаются крепежные уголки на ближней стороне и на дальней стороне. |
|
|
|
Создается крепежный уголок на дальней стороне. |
Ориентация крепежного уголка на ближней стороне
Эти параметры позволяют поменять местами неравные полки крепежных уголков на ближней стороне.
|
Параметр для второй второстепенной детали |
Параметр для первой второстепенной детали |
Описание |
|---|---|---|
|
|
|
По умолчанию Без перемены полок местами Этот параметр может быть изменен АвтоСтандартами. |
|
|
|
Без перемены полок местами Крепежный уголок помещается на соединение так, что его длинная полка крепится к второстепенной детали. |
|
|
|
С переменой полок местами Полки крепежного уголка меняются местами так, что длинная полка крепится к главной детали. |
Ориентация крепежного уголка на дальней стороне
Эти параметры позволяют поменять местами неравные полки крепежных уголков на дальней стороне.
|
Параметр для второй второстепенной детали |
Параметр для первой второстепенной детали |
Описание |
|---|---|---|
|
|
|
По умолчанию Без перемены полок местами Этот параметр может быть изменен АвтоСтандартами. |
|
|
|
Без перемены полок местами Крепежный уголок помещается на соединение так, что его длинная полка крепится к второстепенной детали. |
|
|
|
С переменой полок местами Полки крепежного уголка меняются местами так, что длинная полка крепится к главной детали. |

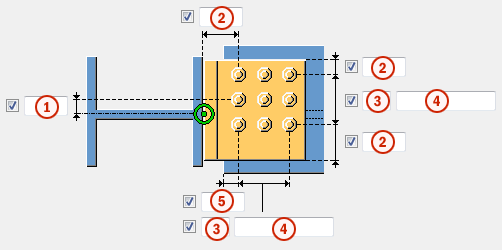

Расстояние между болтами и сварочный зазор
|
Формат |
Описание |
|---|---|
|
1 |
Расстояние между болтами. |
|
2 |
Сварочный зазор. |
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию Расстояние между болтами без сварочного зазора. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Расстояние между болтами без сварочного зазора. |
|
|
Расстояние между болтами со сварочным зазором. |
|
|
Расстояние между болтами с заданным сварочным зазором. |
Центральная линия ряда болтов
| Параметр | Описание |
|---|---|
|
|
По умолчанию Центральная линия ряда болтов относительно центральной линии второстепенной детали. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Центральная линия ряда болтов относительно центральной линии второстепенной детали. |
|
|
Центральная линия ряда болтов относительно задней поверхности стенки второстепенной детали. Этот вариант можно использовать, когда второстепенная деталь имеет швеллерный профиль (C- или U-образный). |
Безопасные соединения
Введите значение в поле Сторона 2 - горизонтальное смещение, чтобы сместить крепежные уголки в горизонтальном направлении на стороне второй второстепенной балки. Введите размеры в полях Вертикальный разрез/смещение и Горизонтальный разрез.
Тип безопасного соединения
Укажите, представляет ли создаваемое соединение собой стандартное соединение или безопасное соединение.
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию Безопасное соединение не создается. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Безопасное соединение не создается. |
|
|
Крепежные уголки смещаются вниз для создания безопасного соединения. Введите размер в поле Вертикальный разрез/смещение. |
|
|
В верхней части крепежных уголков создаются вырезы для создания безопасного соединения. Введите размеры вырезов в полях Вертикальный разрез/смещение и Горизонтальный разрез. |
|
|
Крепежные уголки смещаются вверх для создания безопасного соединения. Введите размер в поле Вертикальный разрез/смещение. |
|
|
В нижней части крепежных уголков создаются вырезы для создания безопасного соединения. Введите размеры вырезов в полях Вертикальный разрез/смещение и Горизонтальный разрез. |
|
|
В верхней части крепежных уголков создаются фаски для создания безопасного соединения. Введите размеры фаски в полях Вертикальный разрез/смещение и Горизонтальный разрез. |
|
|
В нижней части крепежных уголков создаются фаски для создания безопасного соединения. Введите размеры фаски в полях Вертикальный разрез/смещение и Горизонтальный разрез. |
Местоположение безопасного соединения
Задайте местоположение безопасного соединения.
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию На первой второстепенной балке Этот параметр может быть изменен АвтоСтандартами. |
|
|
На первой второстепенной балке |
|
|
На первой второстепенной балке |
|
|
На второй второстепенной балке |
|
|
На второй второстепенной балке |
|
|
На первой второстепенной балке |
|
|
На второй второстепенной балке |
|
|
На первой второстепенной балке и второй второстепенной балке |
|
|
На второй второстепенной балке и первой второстепенной балке |
Размещение уголков в безопасном соединении
Задайте смещение крепежных уголков относительно друг друга.
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию Со смещением Этот параметр может быть изменен АвтоСтандартами. |
|
|
Со смещением Высота крепежных уголков не изменяется, но крепежные уголки смещаются для создания безопасного соединения. |
|
|
Без смещения Высота крепежных уголков изменяется для создания безопасного соединения, но низ уголков находится на одном уровне. |

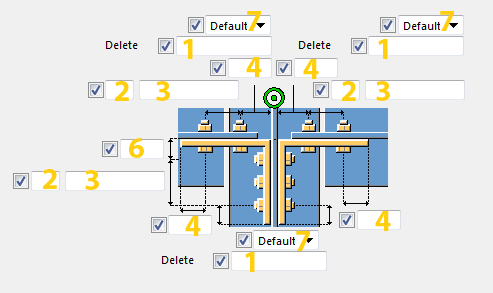

Вкладка «Вут»
Для управления созданием пластин вута и определения фасок на полках второстепенной балки служит вкладка Вут.
Пластины вута
| Параметр | Описание |
|---|---|
|
Верхняя пластина |
Толщина, ширина и высота верхней пластины вута. |
|
Нижняя пластина |
Толщина, ширина и высота нижней пластины вута. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Имя |
Имя, отображаемое на чертежах и в отчетах. |
|
|
Обработка поверхности |
Описывает способ обработки поверхности детали. |
Создание пластин вута
|
Вариант для второй второстепенной балки |
Вариант для первой второстепенной балки |
Описание |
|---|---|---|
|
|
|
По умолчанию При необходимости создаются верхняя и нижняя пластины вута. Этот параметр можно изменить с помощью автоматических стандартов. |
|
|
|
Автоматически При необходимости создаются верхняя или нижняя пластины вута. |
|
|
|
Верхняя и нижняя пластины вута создаются во всех случаях. Для создания одной пластины введите 0 в поле толщины (t) для пластины вута, которая не требуется (верхняя или нижняя пластина). |
|
|
|
Пластины вута не создаются. |
Фаски на пластинах вута
|
Описание |
|
|---|---|
|
1 |
Ширина фаски на верхней пластине вута. |
|
2 |
Высота фаски на верхней пластине вута. |
|
3 |
Высота фаски на нижней пластине вута. |
|
4 |
Ширина фаски на нижней пластине вута. |

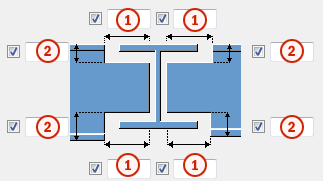

Вкладка «Вырез»
Для автоматического создания вырезов во второстепенных балках и задания свойств вырезов служит вкладка Вырез. Вкладка Вырез содержит два раздела: свойства, используемые при автоматическом создании вырезов (верхний раздел), и свойства, используемые при создании вырезов вручную (нижний раздел). Свойства для автоматического и для ручного создания вырезов действуют независимо друг от друга.
Автоматическое создание вырезов
Параметры автоматического создания вырезов влияют и на верхнюю, и на нижнюю полки.
Форма выреза
Автоматическое создание вырезов включается при выборе формы выреза.
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию Во второстепенной балке создаются вырезы. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Во второстепенной балке создаются вырезы. Резы выполняются под прямым углом к стенке главной балки. |
|
|
Во второстепенной балке создаются вырезы. Резы выполняются под прямым углом к стенке второстепенной балки. |
|
|
Во второстепенной балке создаются вырезы. Вертикальный рез делается под прямым углом главной балке, а горизонтальный — под прямым углом к второстепенной балке. |
|
|
Выключение автоматического создания вырезов. |
Размер выреза
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Размер выреза измеряется от кромки полки главной балки и от нижней стороны верхней полки главной балки. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Размер выреза измеряется от кромки полки главной балки и от нижней стороны верхней полки главной балки. |
|
|
Размер выреза измеряется от центральной линии главной балки и от верхней полки главной балки. |
Введите размеры горизонтальных и вертикальных резов.
Форма среза полки
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Полка второстепенной балки срезается параллельно главной балке. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Полка второстепенной балки срезается параллельно главной балке. |
|
|
Полка второстепенной балки срезается под прямым углом. |
Округление размера выреза
Параметры округления размеров вырезов позволяют указать, округляются ли в большую сторону размеры вырезов. Даже когда округление размеров включено, размеры округляются только при необходимости.
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию Размеры вырезов не округляются. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Размеры вырезов не округляются. |
|
|
Размеры вырезов округляются. Введите значения округления по горизонтали и по вертикали. |
Размеры округляются до следующего числа, кратного введенному значению. Например, если фактический размер составляет 51 и введено значение округления 10, размер округляется до 60.
Положение выреза
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Рез выполняется под полкой главной балки. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Рез выполняется под полкой главной балки. |
|
|
Рез выполняется над полкой главной балки. |
Фаска на вырезе
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Вырез создается без фаски. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Вырез создается без фаски. |
|
|
Вырез создается с прямой фаской. |
|
|
Вырез создается с фаской введенного радиуса. |
Введите радиус фаски.
Создание вырезов вручную
Создавать вырез вручную имеет смысл в случаях, когда с второстепенной балкой конфликтует деталь, не относящаяся к соединению. При использовании ручного вырезания резы выполняются с использованием значений, введенных в полях на вкладке Вырез. Для верхней и нижней полок можно использовать разные значения.
Сторона выреза в полке
Сторона выреза в полке определяет, с какой стороны балки создаются вырезы.
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию Вырезы создаются с обеих сторон полки. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Автоматически Вырезы создаются с обеих сторон полки. |
|
|
Вырезы создаются с обеих сторон полки. |
|
|
Вырезы создаются на ближней стороне полки. |
|
|
Вырезы создаются на дальней стороне полки. |
Форма выреза в полке
Форма выреза в полке определяет форму выреза в полке балки.
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию Полка второстепенной балки полностью срезается на заданную глубину. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Автоматически Полка второстепенной балки полностью срезается на заданную глубину. По умолчанию глубина выреза равна удвоенной толщине полки второстепенной балки. Рез всегда выполняется по всей ширине полки второстепенной балки. |
|
|
На полке создаются фаски. Если горизонтальный размер не введен, создается фаска под углом 45 градусов. |
|
|
Выполняются резы по полке со значениями по умолчанию, если не введены значения в полях 1 и 2. |
|
|
Полка не срезается. |
|
|
Выполняются резы по полке в соответствии со значением в поле 1, чтобы полка была заподлицо со стенкой. |
|
|
Выполняются резы по полке в соответствии со значениями в полях 1 и 2. |
Глубина выреза в полке
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Глубина выреза в полке. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Глубина выреза в полке. |
|
|
Глубина выреза полки в виде расстояния от центральной линии стенки второстепенной балки до кромки выреза. |
Введите глубину выреза в полке.
Размеры резов
|
Описание |
По умолчанию |
|
|---|---|---|
|
1 |
Размеры горизонтальных резов по полкам. |
10 мм |
|
2 |
Размеры вертикальных резов по полкам. |
Зазор между кромкой выреза и полкой балки равен округлению стенки главной детали. Высота выреза округляется в большую сторону до ближайших 5 мм. |
Вкладка «Болты»
Для определения размеров групп болтов служит вкладка Болты.
Размеры группы болтов
|
Описание |
|
|---|---|
|
1 |
Размер, определяющий положение группы болтов по вертикали. Если второстепенная балка имеет уклон, укажите, как измеряется вертикальный размер: от группы болтов до кромки второстепенной детали или от группы болтов до кромки главной детали.
По умолчанию вертикальный размер измеряется от группы болтов до кромки второстепенной детали (размер с уклоном). Убедитесь, что параметр Срез торца балки на вкладке Рисунок установлен в значение «прямой угол» |
|
2 |
Выберите, как измеряются размеры, определяющие положение группы болтов по вертикали.
|
|
3 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
4 |
Число болтов. |
|
5 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
|
6 |
Число рядов болтов, проходящих через главную деталь. |
Размещение болтов на крепежных уголках
|
Вариант для второй второстепенной детали |
Вариант для первой второстепенной детали |
Описание |
|---|---|---|
|
|
|
По умолчанию Болты не смещаются. Этот параметр может быть изменен АвтоСтандартами. |
|
|
|
Болты не смещаются. Болты, которыми крепежный уголок крепится к второстепенной детали, находятся на том же горизонтальном уровне, что и болты, которыми крепежный уголок крепится к главной детали. |
|
|
|
Болты на главной детали смещаются. Болты, которыми крепежный уголок крепится к главной детали, смещаются вниз на половину вертикального расстояния между болтами. |
|
|
|
Болты на второстепенной детали смещаются. Болты, которыми крепежный уголок крепится к второстепенной детали, смещаются вниз на половину вертикального расстояния между болтами. |
|
|
|
Болты на второстепенной детали смещаются. Болты, которыми крепежный уголок крепится к имеющей уклон второстепенной детали, расположены параллельно второстепенной детали. |
Тип крепления
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Крепится болтами к обеим деталям. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Автоматически Когда главная деталь представляет собой круглый трубчатый профиль, крепежные уголки привариваются к главной детали и крепятся болтами к второстепенной детали. В остальных случаях крепежные уголки крепятся болтами к обеим деталям. |
|
|
Крепится болтами к обеим деталям. |
|
|
Приваривается к главной детали и крепится болтами к второстепенной детали. |
|
|
Крепится болтами к главной детали и приваривается к второстепенной детали. |
|
|
Приваривается к обеим деталям. |
|
|
Не крепится болтами к главной детали. |
|
|
Не приваривается к второстепенной детали. |
|
|
Не крепится болтами к второстепенной детали. |
|
|
Крепится к обеим деталям и болтами, и сваркой. |
Размеры группы болтов
|
Описание |
|
|---|---|
|
1 |
Укажите, какие болты следует удалить из группы болтов. Введите номера удаляемых болтов, разделяя их пробелами. Болты нумеруются слева направо и сверху вниз. |
|
2 |
Число болтов. |
|
3 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
|
4 |
Расстояние от болта до кромки. |
|
5 |
Определяет, монтажным или заводским является соединение. |
|
6 |
Длина полки уголка. |
|
7 |
Определяет, монтажным или заводским является соединение: Заводской / Монтажный. |
Вкладка «Настройки болтов»
Для определения болтов и сварных швов, которыми крепежный уголок крепится к главной детали и второстепенной детали, служит вкладка Настройки болтов.
Базовые свойства болтов
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
Комментарий
Можно ввести примечание.
Продолговатые отверстия
Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
1 |
Вертикальный размер продолговатого отверстия. |
0 (создается круглое отверстие). |
|
2 |
Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера. |
0 (создается круглое отверстие). |
|
Тип отверстия |
Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой. |
|
|
Повернуть отверстия |
Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия. |
|
|
Продолговатые отверстия в |
Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента. |
Длина разреза
Определяет глубину, на которой Tekla Structures ищет части соединяемых болтами деталей. Можно указать, через одну полку пройдет болт или через две.
Комплект болта
Флажки определяют, какие объекты компонента (болт, шайбы и гайки) входят в комплект болта.
Чтобы создать только отверстие, снимите все флажки.
Чтобы изменить комплект болтов в существующем компоненте, установите флажок Использовать при изменении и нажмите кнопку Изменить.
Увеличение длины болта
Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.
Одинаковая длина болта для всех соединений
Если этот параметр установлен в значение Да, все болт будут одинаковой длины. Длина болтов определяется самым длинным болтом (к более коротким болтам добавляется дополнительная длина).
Использовать другие настройки для второстепенных деталей
Установите этот параметр в значение Да, чтобы задать другие настройки для второй второстепенной детали. По умолчанию для обеих второстепенных деталей основываются одинаковые настройки.
Количество сварных швов на крепежном уголке
Задайте количество сварных швов, которыми крепежный уголок крепится к главной и/или второстепенной детали.
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию На крепежном уголке создается три сварных шва. Этот параметр может быть изменен АвтоСтандартами. |
|
|
На крепежном уголке создается три сварных шва. |
|
|
На крепежном уголке создается один сварной шов. |
Направление болтового соединения
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Направление болтового соединения 1 Этот параметр может быть изменен АвтоСтандартами. |
|
|
Направление болтового соединения 1 |
|
|
Направление болтового соединения 2 |
Вкладка «Пластины-шайбы»
Для задания свойств пластин-шайб на главной детали и второстепенных деталях служит вкладка Пластины-шайбы.
| Параметр | Описание |
|---|---|
| Пластина-шайба | Толщина, ширина и высота пластины-шайбы. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Имя |
Имя, отображаемое на чертежах и в отчетах. |
|
|
Обработка поверхности |
Описывает способ обработки поверхности детали. |
Пластина-шайба
Определите пластины-шайбы под болты и выберите сторону, с которой создаются пластины-шайбы.
| Параметр | Описание |
|---|---|
|
|
По умолчанию Без пластины-шайбы Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без пластины-шайбы |
|
|
Одна пластина-шайба |
|
|
Отдельные квадратные пластины-шайбы для каждого болта |
|
|
Отдельные круглые пластины-шайбы для каждого болта |
| Формат | Описание |
|---|---|
|
|
Выберите, создается ли пластина-шайба для одного крепежного уголка или обоих крепежных уголков. |
| Параметр | Описание |
|---|---|
|
|
Выберите, как размещаются пластины-шайбы: симметрично или асимметрично. |
Вкладка «Угловое гнездо»
Для добавления опорного уголка служит вкладка Угловое гнездо.
Опорный уголок
Назначение опорных уголков состоит в несении нагрузки от второстепенной детали. Опорные уголки могут располагаться на верхней, нижней или на обеих полках второстепенной детали. Опорный уголок может быть снабжен ребрами жесткости и прикреплен болтами или приварен к главной и второстепенной деталям.
| Параметр | Описание |
|---|---|
| Ребра жесткости |
Толщина, ширина и высота ребра жесткости. |
|
Верхний уголок, БС, Нижний уголок, БС, Верхний уголок, ДС, Нижний уголок, ДС |
Задайте профиль опорного уголка, выбрав его из каталога профилей. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Имя |
Имя, отображаемое на чертежах и в отчетах. |
|
|
Обработка поверхности |
Описывает способ обработки поверхности детали. |
Положение угла опоры
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Опорные уголки не создаются. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Опорные уголки не создаются. |
|
|
Создается угол опоры наверху полки второй второстепенной детали. |
|
|
Создается угол опоры наверху полки первой второстепенной детали. |
|
|
Создаются углы опоры наверху обеих полок. |
Положение нижнего угла опоры
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Опорные уголки не создаются. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Опорные уголки не создаются. |
|
|
Создается угол опоры внизу полки второй второстепенной детали. |
|
|
Создается угол опоры внизу полки второй второстепенной детали. |
|
|
Создаются углы опоры внизу обеих полок. |
Крепление опорного уголка
Угол опоры располагается наверху или внизу второстепенной детали.
|
Вариант верхнего угла опоры |
Вариант нижнего угла опоры |
Описание |
|---|---|---|
|
|
|
По умолчанию На болтах Угол опоры крепится болтами к главной детали и к второстепенной детали. Этот параметр может быть изменен АвтоСтандартами. |
|
|
|
На болтах Угол опоры крепится болтами к главной детали и к второстепенной детали. |
|
|
|
Сварка/болты Угол опоры крепится сваркой к главной детали и болтами к второстепенной детали. |
|
|
|
Болты/сварка Угол опоры крепится болтами к главной детали и сваркой к второстепенной детали. |
|
|
|
Сваркой Угол опоры крепится сваркой к главной детали и к второстепенной детали. |
Тип ребра жесткости
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Прямоугольная пластина жесткости Этот параметр может быть изменен АвтоСтандартами. |
|
|
Прямоугольная пластина жесткости |
|
|
Треугольная пластина жесткости |
|
|
Форма ребра жесткости определяется линией, соединяющей концы сторон опорного уголка. |
Размер смещения ребра жесткости
Задайте смещение скосов для треугольных ребер жесткости.
| Описание | |
|---|---|
|
1 |
Размер смещения по горизонтали |
|
2 |
Размер смещения по вертикали |
Ориентация опорного уголка
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Длинная полка угла опоры соединяется с второстепенной деталью. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Длинная полка угла опоры соединяется с второстепенной деталью. |
|
|
Длинная полка опорного уголка соединяется с главной деталью. |
|
|
Автоматически Длинная полка угла опоры соединяется с той деталью, на которой болты располагаются дальше всего от угла угла опоры. |
Поворот опорного уголка
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Опорный уголок не поворачивается. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Опорный уголок не поворачивается. |
|
|
Угол опоры поворачивается горизонтально на 90 градусов. Для увеличения жесткости угла опоры с поворотом выберите вариант Средние ребра жесткости в списке Положение среднего ребра жесткости. |
Положение среднего ребра жесткости
|
Формат |
Описание |
|---|---|
|
|
По умолчанию В соответствии с болтами Этот параметр может быть изменен АвтоСтандартами. |
|
|
Средняя пластина жесткости не создается. |
|
|
Средние ребра жесткости Пластина жесткости располагается посередине угла опоры. Введите количество средних элементов жесткости в поле Количество средних элементов жесткости. Несколько ребер жесткости центрируются и располагаются с равномерным шагом. |
|
|
В соответствии с болтами Пластина жесткости располагается посередине между болтами. По умолчанию между каждыми двумя болтами создается по ребру жесткости. Введите количество средних элементов жесткости в поле ниже. |
Положение бокового ребра жесткости
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Боковые ребра жесткости не создаются. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Боковые ребра жесткости не создаются. |
|
|
Создаются ребра жесткости ближней стороны. |
|
|
Создаются ребра жесткости на дальней стороны. |
|
|
Создаются ребра жесткости ближней стороны и на дальней стороны. |
Смещение опорного уголка
|
Описание |
|
|---|---|
|
1 |
Смещение угла опоры по горизонтали от центральной линии главной детали. |
Размеры фаски
|
Описание |
|
|---|---|
|
1 |
Вертикальный размер фаски. |
|
2 |
Горизонтальный размер фаски. |
Тип фаски
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Без фаски Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без фаски |
|
|
Прямая фаска |
|
|
Фаска в виде выпуклой дуги |
|
|
Фаска в виде вогнутой дуги |
Зазор
|
Описание |
|
|---|---|
|
1 |
Верхний зазор и нижний зазор между углом опоры и второстепенной деталью. |
Вкладка «BoxPBolts»
Для задания свойств болтов, которыми опорный уголок крепится к главной детали, служит вкладка BoxPBolts.
Размеры группы болтов
|
Описание |
|
|---|---|
|
1 |
Размер, определяющий положение группы болтов по горизонтали. Размер определяется от средней линии второстепенной балки. |
|
2 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
3 |
Число болтов. |
|
4 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
|
5 |
Размер, определяющий положение группы болтов по вертикали. Размер определяется от низа второстепенной балки. |
Верх
Сверху — это группа болтов, которыми к главной детали крепится верхний опорный уголок.
Низ
Снизу — это группа болтов, которыми к главной детали крепится нижний опорный уголок.
Базовые свойства болтов
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
|
Монтажный/заводской |
Определяет, монтажным или заводским является соединение. |
Монтажный |
Продолговатые отверстия
Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
1 |
Вертикальный размер продолговатого отверстия. |
0 (создается круглое отверстие). |
|
2 |
Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера. |
0 (создается круглое отверстие). |
|
Тип отверстия |
Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой. |
|
|
Повернуть отверстия |
Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия. |
|
|
Продолговатые отверстия в |
Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента. |
Увеличение длины болта
Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.
Комментарий
Можно ввести примечание.
Вкладка «BoxSBolts»
Для задания свойств болтов, которыми опорный уголок крепится к второстепенной детали, служит вкладка BoxSBolts.
Размеры группы болтов
|
Описание |
|
|---|---|
|
1 |
Размер, определяющий положение группы болтов по вертикали. Размер определяется от средней линии второстепенной балки. |
|
2 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
3 |
Число болтов. |
|
4 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
|
5 |
Размер, определяющий положение группы болтов по горизонтали. Размер определяется от низа второстепенной балки. |
Верх
Сверху — это группа болтов, которыми к второстепенной детали крепится верхний опорный уголок.
Низ
Снизу — это группа болтов, которыми к второстепенной детали крепится нижний опорный уголок.
Базовые свойства болтов
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
|
Монтажный/заводской |
Определяет, монтажным или заводским является соединение. |
Монтажный |
Продолговатые отверстия
Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
1 |
Вертикальный размер продолговатого отверстия. |
0 (создается круглое отверстие). |
|
2 |
Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера. |
0 (создается круглое отверстие). |
|
Тип отверстия |
Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой. |
|
|
Повернуть отверстия |
Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия. |
|
|
Продолговатые отверстия в |
Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента. |
Увеличение длины болта
Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.
Комментарий
Можно ввести примечание.
Вкладка «Вырез/срез балки»
Для определения подкладных планок для сварки, технологических отверстий для сварки, подготовки торца балки и срезов полок служит вкладка Вырез/срез балки.
Подкладная планка для сварки
| Параметр | Описание |
|---|---|
|
Подкладная планка для сварки |
Толщина и ширина подкладной планки для сварки. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Имя |
Имя, отображаемое на чертежах и в отчетах. |
|
|
Обработка поверхности |
Описывает способ обработки поверхности детали. |
Размеры технологического отверстия для сварки
|
Описание |
|
|---|---|
|
1 |
Зазор между верхней полкой второстепенной детали и главной деталью. |
|
2 |
Вертикальные размеры для верхнего и нижнего технологических отверстий для сварки. |
|
3 |
Горизонтальные размеры для верхнего и нижнего технологических отверстий для сварки. |
|
4 |
Зазор между стенкой второстепенной детали и главной деталью. Tekla Structures добавляет введенное здесь значение к зазору, введенному на вкладке Рисунок. |
|
5 |
Зазор между нижней полкой второстепенной детали и главной деталью. Tekla Structures добавляет введенное здесь значение к зазору, введенному на вкладке Рисунок. |
Технологические отверстия для сварки
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
|
По умолчанию Круглое технологическое отверстие для сварки Этот параметр может быть изменен АвтоСтандартами. |
|
|
|
Круглое технологическое отверстие для сварки |
|
|
|
Квадратное технологическое отверстие для сварки |
|
|
|
Диагональное технологическое отверстие для сварки |
|
|
|
Круглое технологическое отверстие для сварки с радиусом, который можно задать в поле |
|
|
|
Удлиненное конусовидное технологическое отверстие для сварки с радиусом и размерами, которые можно задать в полях |
|
|
|
Конусовидное технологическое отверстие для сварки с радиусами, которые можно задать в полях Заглавной буквой R обозначен больший радиус (высота). Строчной буквой r обозначен меньший радиус. |
R = 35 r = 10 |
и
Подготовка торца балки
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Подготавливаются верхняя и нижняя полки. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Автоматически Подготавливаются верхняя и нижняя полки. |
|
|
Подготовка торца балки не производится. |
|
|
Подготавливаются верхняя и нижняя полки. |
|
|
Подготавливается верхняя полка. |
|
|
Подготавливается нижняя полка. |
Срез полки
|
Вариант для верхней фаски |
Вариант для нижней фаски |
Описание |
|---|---|---|
|
|
|
По умолчанию Полка не разрезается. Этот параметр может быть изменен АвтоСтандартами. |
|
|
|
Полка не разрезается. |
|
|
|
Полка разрезается. |
Подкладные планки для сварки
|
Вариант для верхней подкладной планки |
Вариант для нижней подкладной планки |
Описание |
|---|---|---|
|
|
|
По умолчанию Создаются подкладные планки с внутренней стороны полок. Этот параметр может быть изменен АвтоСтандартами. |
|
|
|
Подкладные планки не создаются. |
|
|
|
Создаются подкладные планки с внутренней стороны полок. |
|
|
|
Создаются подкладные планки с наружной стороны полок. |
Длина подкладной планки для сварки
Введите длину подкладной планки для сварки в поле под вариантами.
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию Абсолютная длина подкладной планки Этот параметр может быть изменен АвтоСтандартами. |
|
|
Абсолютная длина подкладной планки |
|
|
Вылет планки за кромку полки |
Положение подкладной планки для сварки
|
Формат |
Описание |
|---|---|
|
|
Введите положительное или отрицательное значение, чтобы переместить передний конец подкладной планки относительно конца полки. |
Тип сборки
Определяет, где приваривается подкладная планка для сварки. При выборе варианта Заводской Tekla Structures включает подкладные планки в сборку.
вкладка «Общие»
См. ссылки ниже:
Вкладка «Тип конструкции»
См. ссылки ниже:
вкладка «Расчет»
См. ссылку ниже:
Сварные швы
См. ссылку ниже:
