Сварное соединение колонн встык на месте монтажа (137)
Элемент Сварное соединение колонн встык на месте монтажа (137) создает сварное соединение встык на месте монтажа с пластинами-косынками, стыковые накладки, внутренние диафрагмы, подкладные пластины и опорные плиты.
Создаваемые объекты
-
Пластины-косынки
-
Стыковые накладки
-
Пластины внутренней перегородки
-
Подкладные пластины
-
Опорные пластины
-
болты
-
Сварные швы
Применение
| Ситуация | Описание |
|---|---|
|
|
Сварное соединение встык на месте монтажа на колоннах |
Порядок выбора
-
Выберите главную деталь (колонну).
-
Выберите второстепенную деталь (колонну).
Соединение создается автоматически при выборе второстепенной детали.

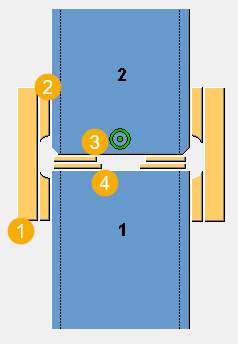

Обозначение деталей

| Описание | |
|---|---|
|
1 |
Стыковая накладка |
|
2 |
Пластина-косынка |
|
3 |
Верхняя подкладная пластина |
|
4 |
Нижняя опорная пластина |
Вкладка «Рисунок»

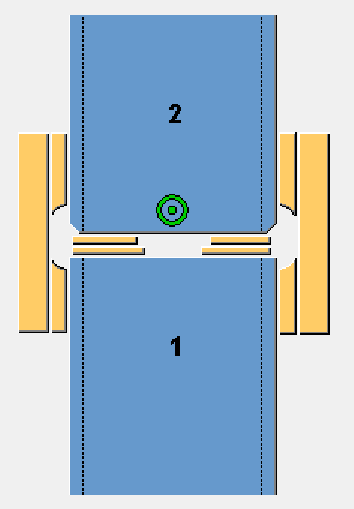

На вкладке Рисунок показано, как сварное соединение встык на месте монтажа соединяет две колонны.

Вкладка «Косынки»
На вкладке Косынка можно определить свойства косынки и стыковой накладки, положение пластин-косынок и стыковых накладок и зазор между ними.
Детали
| Формат | Описание |
|---|---|
|
Пластина-косынка |
Толщина пластины-косынки |
|
Стыковые накладки |
Толщина, ширина и высота стыковых накладок |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Название |
Имя, отображаемое на чертежах и в отчетах. |
Незакрепленные детали
| Параметры | Описание |
|---|---|
|
Нет |
Незакрепленные детали не входят в сборки ни главной, ни второстепенной деталей. |
|
Второстепенная |
Незакрепленные детали входят в сборку второстепенной детали. |
|
Основная |
Незакрепленные детали входят в сборку главной детали. |

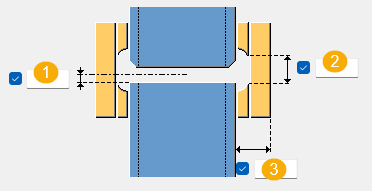

Размеры

| Описание | |
|---|---|
|
1 |
Расстояние от верха нижней колонны до средней точки зазора в косынках |
|
2 |
Зазор между верхней и нижней косынкой |
|
3 |
Ширина косынки |
Форма фаски
Выберите, создается ли фаска, и задайте размер фаски.
| Формат | Описание |
|---|---|
|
|
По умолчанию Без фаски Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без фаски |
|
|
Фаска в виде дуги |
Ориентация соединения встык
| Формат | Описание |
|---|---|
|
|
Выберите ориентацию стыковых накладок. |
Расстояние до стыковой накладки

| Описание | |
|---|---|
|
1 |
Расстояние между центрами параллельных стыковых накладок |
Вкладка «Диафрагма»
На вкладке Диафрагма можно задать положение и свойства внутренней диафрагмы на верхней и нижней колоннах. Кроме того, на ней можно указать зазор между диафрагмой и внутренней частью полой колонны, а также определить расположение и размер отверстий в диафрагме.
Детали
| Формат | Описание |
|---|---|
|
Верхняя диафрагма |
Толщина верхней пластины перегородки |
|
Нижняя перегородка |
Толщина нижней пластины перегородки |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Название |
Имя, отображаемое на чертежах и в отчетах. |

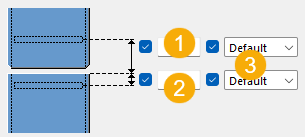

Положение перегородки

| Описание | |
|---|---|
|
1 |
Местоположение верхней пластины перегородки |
|
2 |
Местоположение нижней диафрагмы |
|
3 |
|
Размеры

| Описание | |
|---|---|
|
1 |
Расстояние до кромки углового отверстия |
|
2 |
Зазор между диафрагмой и колонной |
|
3 |
Диаметр углового отверстия |
|
4 |
Диаметр центрального отверстия |
|
5 |
Размер фаски |
Тип фаски
| Параметры | Описание |
|---|---|
|
|
По умолчанию Без фаски Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без фаски |
|
|
Прямая фаска |
|
|
Фаска в виде выпуклой дуги |
|
|
Фаска в виде вогнутой дуги |
Вкладка «Колонны»
На вкладке Столбцы можно определить свойства подкладных пластин и опорных плит для монтажной сварки. Кроме того, можно задать размеры зазора для колонн, резервных пластин и опорных пластин.
Детали
| Формат | Описание |
|---|---|
|
Верхняя подкладная пластина |
Толщина и ширина подкладной пластины |
|
Нижняя опорная пластина |
Толщина и ширина опорной пластины |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Название |
Имя, отображаемое на чертежах и в отчетах. |
Размеры зазора

| Описание | |
|---|---|
|
1 |
Зазор между колоннами |
|
2 |
Зазор между подкладными пластинами |
|
3 |
Зазор между опорными пластинами |
Размеры радиуса угла

| Описание | |
|---|---|
|
1 |
Радиус изгиба угла для верхних подкладных пластин |
|
2 |
Радиус изгиба угла для нижних опорных пластин |
Вкладка «Болты»
На вкладке Болты можно задать размеры группы болтов и свойства болтов.
Размеры группы болтов

| Описание | |
|---|---|
|
1 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
2 |
Число болтов. |
|
3 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
Базовые свойства болтов
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
|
Монтажный/заводской |
Определяет, монтажным или заводским является соединение. |
Монтажный |
Продолговатые отверстия
Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
1 |
Вертикальный размер продолговатого отверстия. |
0 (создается круглое отверстие). |
|
2 |
Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера. |
0 (создается круглое отверстие). |
|
Тип отверстия |
Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой. |
|
|
Повернуть отверстия |
Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия. |
|
|
Продолговатые отверстия в |
Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента. |
Комплект болта
Флажки определяют, какие объекты компонента (болт, шайбы и гайки) входят в комплект болта.
Чтобы создать только отверстие, снимите все флажки.
Чтобы изменить комплект болтов в существующем компоненте, установите флажок Использовать при изменении и нажмите кнопку Изменить.
Увеличение длины болта
Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.
вкладка «Общие»
См. ссылку ниже:
Вкладка «Проектирование»
См. ссылку ниже:
Вкладка «Расчет»
См. ссылку ниже:
Сварные швы
См. ссылку ниже:
