Колонна переменного сечения (136)
Компонент Колонна переменного сечения (136) создает переходную пластину между колоннами разного размера. Переходные пластины могут быть переменного сечения (коническими) или прямыми.
Создаваемые объекты
-
Диафрагмы (проникающие и внутренние)
-
Переходные пластины
Применение
| Ситуация | Описание |
|---|---|
|
|
Созданы проникающие и внутренние диафрагмы, а также коническая секция. |
Порядок выбора
-
Выберите главную деталь (нижнюю деталь).
-
Выберите второстепенную деталь (верхнюю деталь).
Соединение создается автоматически при выборе второстепенной детали.

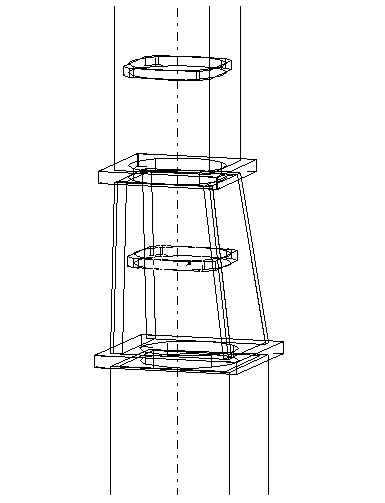

Обозначение деталей
| Описание | |
|---|---|
|
1 |
Проникающая диафрагма |
|
2 |
Внутренняя диафрагма |
|
3 |
Переходная пластина (коническая) |
|
4 |
Переходная пластина (прямая) |
Вкладка «Рисунок»
На вкладке Рисунок показана отметка высоты, относительно которой создаются все детали соединения.
Вкладка «Параметры»
Для задания типа переходных колонн, используемых в соединении, служит вкладка Параметры. Короткие секции колонн могут создаваться из трубного проката или свариваться из пластин.
Детали
| Параметр | Описание |
|---|---|
|
Проникающая диафрагма, Внутренняя диафрагма |
Задайте толщину на вкладке Диафрагма. |
|
Коническая секция |
Толщина секции. |
|
Сварная секция |
Толщина секции. |
|
Верхняя колонна |
Выберите профиль из каталога профилей. |
|
Нижняя колонна |
Выберите профиль из каталога профилей. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Имя |
Имя, отображаемое на чертежах и в отчетах. |
|
|
Обработка поверхности |
Описывает способ обработки поверхности детали. |
Положение конической секции
| Формат | Описание |
|---|---|
|
|
По умолчанию Коническая секция находится вверху. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Коническая секция не создается. |
|
|
Коническая секция находится вверху. |
|
|
Коническая секция находится внизу. |
Тип прямой короткой колонны
| Формат | Описание |
|---|---|
|
|
По умолчанию Короткая прямая колонна создается с использованием заданного прокатного профиля. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Короткая прямая колонна создается с использованием заданного прокатного профиля. |
|
|
Короткая прямая колонна создается с использованием заданной сварной пластины. |
Скосы под сварку
Скосы под сварку позволяют создать на кромках сварной пластины и конической колонны скосы для сваривания с разделкой кромок.
| Формат | Описание |
|---|---|
|
|
По умолчанию Скосы на кромках не создаются. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Скосы на кромках создаются. |
|
|
Скосы на кромках не создаются. |
Вкладка «Диафрагма»
Для задания количества, положения и типа создаваемых в соединении диафрагм служит вкладка Диафрагма.
| Параметр | Описание | По умолчанию |
|---|---|---|
|
t |
Толщина диафрагмы. |
Значения по умолчанию нет Чтобы создать диафрагму, введите толщину пластины. |
|
Уровень |
Относительное расстояние от отметки высоты, показанной на вкладке Рисунок. |
Введите положительный или отрицательный размер, чтобы разместить диафрагму. |
| Глубина |
Положение диафрагмы по отношению к значению, введенному в поле Уровень. |
|
| Смещение |
Смещение диафрагмы относительно значения, введенного в поле Уровень. |
0" |
| Диафрагма |
Тип диафрагмы. |
|
| Скос |
Положение скоса на диафрагме. |
Проникающая диафрагма

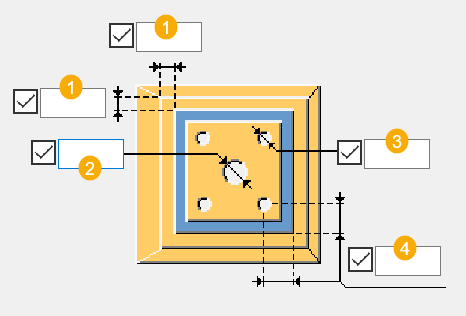

Вкладка Проникающая диафрагма служит для задания размера и формы диафрагмы. Также можно добавить в диафрагму отверстия и задать сварочные зазоры между диафрагмой и колоннами.
Сварочный зазор
| Описание | По умолчанию | |
|---|---|---|
|
1 |
Сварочный зазор до верхней колонны. Расстояние от колонны до диафрагмы. |
0" |
|
2 |
Сварочный зазор до нижней колонны. Расстояние от колонны до диафрагмы. |
0" |
Размеры
| Описание | По умолчанию | |
|---|---|---|
|
1 |
Расстояние до кромки диафрагмы снаружи грани колонны. |
1" |
|
2 |
Диаметр центрального отверстия в диафрагме. |
13/16" |
|
3 |
Диаметр угловых отверстий, создаваемых в каждом углу диафрагмы. Для создания угловых отверстий необходимо ввести значение. |
|
|
4 |
Положение угловых отверстий относительно грани колонны. |
1"3/16 |
Тип фаски
| Параметр | Описание |
|---|---|
|
|
По умолчанию Без фаски Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без фаски |
|
|
Прямая фаска |
|
|
Фаска в виде выпуклой дуги |
|
|
Фаска в виде вогнутой дуги |
Размеры фаски
| Описание | |
|---|---|
|
1 |
Вертикальный размер фаски. |
|
2 |
Горизонтальный размер фаски. |
Внутренняя диафрагма

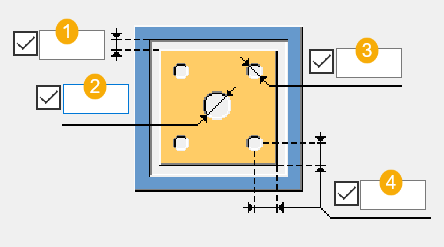

Вкладка Внутренняя диафрагма служит для задания размера диафрагмы. Также можно добавить в диафрагму отверстия и сделать фаски на углах.
Размеры
| Описание | По умолчанию | |
|---|---|---|
|
1 |
Сварочный зазор Расстояние от внутренней грани колонны до диафрагмы. |
|
|
2 |
Диаметр центрального отверстия в диафрагме. |
13/16" |
|
3 |
Диаметр угловых отверстий, создаваемых в каждом углу диафрагмы. Для создания угловых отверстий необходимо ввести значение. |
|
|
4 |
Положение угловых отверстий относительно кромки внутренней диафрагмы. |
1"3/16 |
Тип фаски
| Параметр | Описание |
|---|---|
|
|
По умолчанию Без фаски Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без фаски |
|
|
Прямая фаска |
|
|
Фаска в виде выпуклой дуги |
|
|
Фаска в виде вогнутой дуги |
Размеры фаски
| Описание | |
|---|---|
|
1 |
Вертикальный размер фаски. |
|
2 |
Горизонтальный размер фаски. |
Вкладка «Общие»
См. ссылку ниже:
Вкладка «Проектирование»
См. ссылку ниже:
Вкладка «Расчет»
См. ссылку ниже:
Сварные швы
См. ссылку ниже:
