Сопряжение балки с колонной. Жесткий узел 2 (134)
Компонент Сопряжение балки с колонной. Жесткий узел 2 (134) соединяет балку со стенкой или полкой колонны. Монтажная пластина приваривается к стенке или полке главной детали и крепится болтами к стенке второстепенной балки. Второстепенная деталь может быть горизонтальной или иметь наклон в вертикальной и/или горизонтальной плоскости.
Создаваемые объекты
-
Монтажная пластина (1 или 2)
-
Пластины полок (2)
-
Пластины-прокладки
-
Ребра жесткости (опционально)
-
Пластина удвоения стенки (опционально)
-
болты
-
Сварные швы
-
Срезы/вырезы
Применение
|
Ситуация |
Описание |
|---|---|
|
|
Крепление к полке колонны на болтах для восприятия изгибающего момента. |
|
|
Крепление к полке колонны на болтах для восприятия изгибающего момента, с элементами жесткости на колонне. |
|
|
Крепление к полке колонны на болтах для восприятия изгибающего момента. Второстепенная деталь наклонена в вертикальной плоскости. |
Порядок выбора
-
Выберите главную деталь (колонну).
-
Выберите второстепенную деталь (балку).
Соединение создается автоматически при выборе второстепенной детали.
Обозначение деталей
|
Деталь |
|
|---|---|
|
1 |
Монтажная пластина |
|
2 |
Верхняя полочная пластина |
|
3 |
Нижняя полочная пластина |
|
4 |
Пластина-прокладка |
|
4 |
Ребро жесткости |
Прим.:
Tekla Structures использует для создания этого компонента значения из файла joints.def.
Вкладка «Рисунок»
Для задания положения монтажной пластины, а также и срезов полки и стенки балки служит вкладка Рисунок.

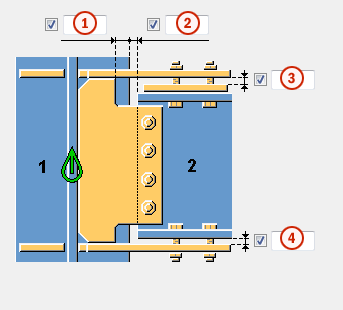

Размеры
|
Описание |
|
|---|---|
|
1 |
Расстояние от кромки полки главной детали до кромки пластинчатой шпонки. |
|
2 |
Срез второстепенной детали. При срезании второстепенной детали создается зазор между главной деталью и второстепенной деталью. |
|
3 |
Расстояние от кромки пластины-прокладки до кромки полочной пластины. |
|
4 |
Расстояние от кромки второстепенной детали до кромки полочной пластины. |
Срез торца балки
Способ срезания торца второстепенной балки. Балка показана в виде сбоку.
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию Под косым углом Этот параметр может быть изменен АвтоСтандартами. |
|
|
Автоматически Если наклон второстепенной балки в вертикальной плоскости составляет менее 10 градусов, торец балки срезается под прямым углом. В остальных случаях торец балки срезается под косым углом. |
|
|
Под прямым углом Торец второстепенной балки срезается под прямым углом. |
|
|
Под косым углом Торец второстепенной балки срезается параллельно кромке главной детали. |
Скос среза балки
|
Описание |
|
|---|---|
|
1 |
Скос среза торца балки. |
Срез полки балки
Способ срезания торца полки второстепенной балки. Балка показана в виде сверху.
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию Под косым углом Этот параметр может быть изменен АвтоСтандартами. |
|
|
Под косым углом Торец полки срезается под косым углом. |
|
|
прямоугольная Часть полки срезается под прямым углом, а часть остается под косым углом. |
Вкладка «Монтажная пластина»
Для задания размера, положения, количества, ориентации и формы монтажных пластин служит вкладка Монтажная пластина.
Монтажная пластина
| Параметр |
Описание |
|---|---|
|
Монтажная пластина |
Толщина, ширина и высота монтажной пластины. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Имя |
Имя, отображаемое на чертежах и в отчетах. |
|
|
Обработка поверхности |
Описывает способ обработки поверхности детали. |

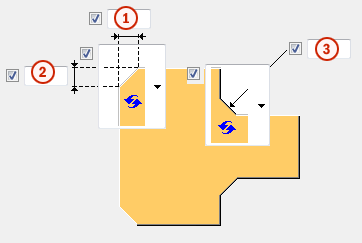

Фаски на монтажной пластине
|
Описание |
|
|---|---|
|
1 |
Горизонтальный размер фаски на монтажной пластине. |
|
2 |
Вертикальный размер фаски на монтажной пластине. |
|
3 |
Вертикальный и горизонтальный размер фаски на монтажной пластине. |
Тип фаски
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Прямая фаска Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без фаски |
|
|
Прямая фаска |
|
|
Фаска в виде выпуклой дуги |
|
|
Фаска в виде вогнутой дуги |
Размеры для типов фаски
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Прямая фаска Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без фаски |
|
|
Прямая фаска |
|
|
Фаска в виде вогнутой дуги |
Ориентация монтажной пластины
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Под прямым углом Этот параметр может быть изменен АвтоСтандартами. |
|
|
Автоматически Под прямым углом |
|
|
Под наклоном Монтажная пластина наклонена в направлении второстепенной балки. Обе вертикальные кромки монтажной пластины срезаются параллельно торцу второстепенной балки. |
|
|
прямоугольная |
Положение монтажной пластины
Задайте количество и сторону расположения монтажных пластин в соединениях на монтажных пластинах.
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию Монтажная пластина на дальней стороне Этот параметр может быть изменен АвтоСтандартами. |
|
|
Автоматически Компонент автоматически выбирает монтажную пластину на ближней или на дальней стороне. Монтажная пластина создается на стороне второстепенной детали, когда угол между главной деталью и второстепенной деталью меньше 90 градусов. |
|
|
Монтажная пластина на дальней стороне |
|
|
Монтажная пластина на ближней и дальней стороне |
|
|
Монтажная пластина на ближней стороне |
Вкладка «Полочная пластина»
Для задания размера, положения, количества, ориентации и формы полочных пластин и пластин-прокладок служит вкладка Полочная пластина.
Пластины
|
Деталь |
Описание |
По умолчанию |
|---|---|---|
|
Верхняя полочная пластина |
Толщина верхней полочной пластины. |
20 мм |
|
Нижняя полочная пластина |
Толщина нижней полочной пластины. |
20 мм |
|
Заполнение верхнего настила |
Толщина и ширина пластины-прокладки верхнего настила. |
10 мм |
|
Заполнение нижнего настила |
Толщина и ширина пластины-прокладки нижнего настила. |
0 |
|
Верхнее незакрепленное заполнение |
Толщина верхней пластины-прокладки. |
|
|
Нижнее незакрепленное заполнение |
Толщина нижней пластины-прокладки. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Имя |
Имя, отображаемое на чертежах и в отчетах. |
|
|
Обработка поверхности |
Описывает способ обработки поверхности детали. |
Подготовка под сварку
В поле Необходима ли подготовка под сварку выберите, нужно ли создавать разрезы многоугольником для подготовки под сварку.
Фаски полочной пластины
|
Описание |
|
|---|---|
|
1 |
Горизонтальный размер фаски полочной пластины. |
|
2 |
Вертикальный размер фаски пластины на полке. |
|
3 |
Вертикальный и горизонтальный размер фаски полочной пластины. |
Тип фаски
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Прямая фаска Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без фаски |
|
|
Прямая фаска |
|
|
Фаска в виде выпуклой дуги |
|
|
Фаска в виде вогнутой дуги |
Размеры для типов фаски
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Прямая фаска Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без фаски |
|
|
Прямая фаска |
|
|
Фаска в виде вогнутой дуги |
Вкладка «Ребра жесткости»
Для задания размеров, ориентации, положения и типа пластин жесткости служит вкладка Ребра жесткости.
Ребра жесткости
| Формат | Описание |
|---|---|
|
Верх, БС |
Толщина, ширина и высота верхнего ребра жесткости на ближней стороне. |
|
Верх, ДС |
Толщина, ширина и высота верхнего ребра жесткости на дальней стороне. |
|
Низ, БС |
Толщина, ширина и высота нижнего ребра жесткости на ближней стороне. |
|
Низ, ДС |
Толщина, ширина и высота нижнего ребра жесткости на дальней стороне. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Имя |
Имя, отображаемое на чертежах и в отчетах. |
|
|
Обработка поверхности |
Описывает способ обработки поверхности детали. |
Ориентация ребер жесткости
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию Ребра жесткости параллельны второстепенной детали. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Ребра жесткости параллельны второстепенной детали. |
|
|
Ребра жесткости перпендикулярны главной детали. |
Создание ребер жесткости
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию Ребра жесткости создаются. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Автоматически Ребра жесткости создаются по необходимости. |
|
|
Ребра жесткости не создаются. |
|
|
Ребра жесткости создаются. |
Форма ребра жесткости
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию Пластины жесткости с прямой фаской Этот параметр может быть изменен АвтоСтандартами. |
|
|
Автоматически Пластины жесткости с прямой фаской |
|
|
Прямоугольные пластины жесткости Пластины жесткости с зазором под округление стенки главной детали |
|
|
Пластины жесткости с прямой фаской |
Зазор для ребра жесткости
|
Описание |
|
|---|---|
|
1 |
Расстояние от кромки полки до кромки ребра жесткости. |
|
2 |
Величина зазора между полками и ребром жесткости. |

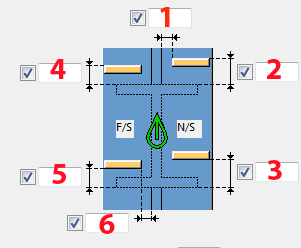

Положения ребер жесткости
| Описание | |
|---|---|
|
1 |
Величина зазора между ребром жесткости на ближней стороне и кромкой стенки балки. |
|
2 |
Величина зазора между верхним ребром жесткости на ближней стороне и кромкой полки балки. |
|
3 |
Величина зазора между нижним ребром жесткости на ближней стороне и кромкой полки балки. |
|
4 |
Величина зазора между верхним ребром жесткости на дальней стороне и кромкой полки балки. |
|
5 |
Величина зазора между нижним ребром жесткости на дальней стороне и кромкой полки балки. |
|
6 |
Величина зазора между ребром жесткости на дальней стороне и кромкой стенки балки. |
Размеры фаски
|
Описание |
По умолчанию |
|
|---|---|---|
|
1 |
Вертикальный размер фаски. |
10 мм |
|
2 |
Горизонтальный размер фаски. |
10 мм |
Тип фаски
| Параметр | Описание |
|---|---|
|
|
По умолчанию Прямая фаска Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без фаски |
|
|
Прямая фаска |
|
|
Фаска в виде выпуклой дуги |
|
|
Фаска в виде вогнутой дуги |
|
|
Фаска в виде прямой и дуги |
Вкладка «Болты на монтажной пластине»
Для задания свойств болтов, которыми монтажная пластина крепится к второстепенной детали, служит вкладка Болты на монтажной пластине.

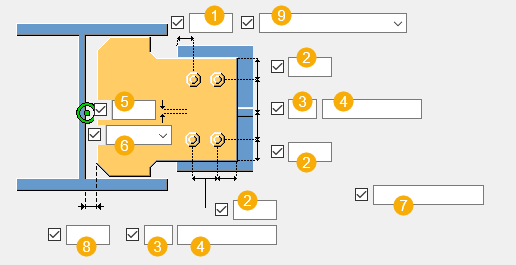

Размеры группы болтов
Размеры группы болтов влияют на размер и форму монтажной пластины.
|
Описание |
|
|---|---|
|
1 |
Размер, определяющий положение группы болтов по горизонтали. |
|
2 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
3 |
Число болтов. |
|
4 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
|
5 |
Размер, определяющий положение группы болтов по вертикали. |
|
6 |
Выберите, как измеряются размеры, определяющие положение группы болтов по вертикали.
|
|
7 |
Укажите, какие болты следует удалить из группы болтов. Введите номера удаляемых болтов, разделяя их пробелами. Болты нумеруются слева направо и сверху вниз. |
Размещение болтов в шахматном порядке
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Без смещения болтов Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без смещения болтов |
|
|
В шахматном порядке, тип 1 |
|
|
В шахматном порядке, тип 2 |
|
|
В шахматном порядке, тип 3 |
|
|
В шахматном порядке, тип 4 |
Базовые свойства болтов
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
|
Монтажный/заводской |
Определяет, монтажным или заводским является соединение. |
Монтажный |
Продолговатые отверстия
Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
1 |
Вертикальный размер продолговатого отверстия. |
0 (создается круглое отверстие). |
|
2 |
Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера. |
0 (создается круглое отверстие). |
|
Тип отверстия |
Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой. |
|
|
Повернуть отверстия |
Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия. |
|
|
Продолговатые отверстия в |
Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента. |
Комплект болта
Флажки определяют, какие объекты компонента (болт, шайбы и гайки) входят в комплект болта.
Чтобы создать только отверстие, снимите все флажки.
Чтобы изменить комплект болтов в существующем компоненте, установите флажок Использовать при изменении и нажмите кнопку Изменить.
Увеличение длины болта
Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.
Вкладка «Болты верхней полки»
Для задания свойств болтов, которыми верхняя полочная пластина крепится к второстепенной детали, служит вкладка Болты верхней полки.

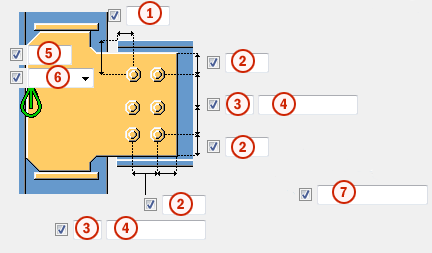

Размеры группы болтов
Размеры группы болтов влияют на размер и форму полочной пластины.
|
Описание |
|
|---|---|
|
1 |
Размер, определяющий положение группы болтов по горизонтали. |
|
2 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
3 |
Число болтов. |
|
4 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
|
5 |
Размер, определяющий положение группы болтов по вертикали. |
|
6 |
Выберите, как измеряются размеры, определяющие положение группы болтов по вертикали.
|
|
7 |
Укажите, какие болты следует удалить из группы болтов. Введите номера удаляемых болтов, разделяя их пробелами. Болты нумеруются слева направо и сверху вниз. |
|
8 |
Расстояние от стенки главной детали до кромки полочной пластины. |
|
9 |
Выберите деталь смещения начала координат для группы болтов. |
Размещение болтов в шахматном порядке
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Без смещения болтов Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без смещения болтов |
|
|
В шахматном порядке, тип 1 |
|
|
В шахматном порядке, тип 2 |
|
|
В шахматном порядке, тип 3 |
|
|
В шахматном порядке, тип 4 |
Базовые свойства болтов
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
|
Монтажный/заводской |
Определяет, монтажным или заводским является соединение. |
Монтажный |
Продолговатые отверстия
Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
1 |
Вертикальный размер продолговатого отверстия. |
0 (создается круглое отверстие). |
|
2 |
Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера. |
0 (создается круглое отверстие). |
|
Тип отверстия |
Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой. |
|
|
Повернуть отверстия |
Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия. |
|
|
Продолговатые отверстия в |
Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента. |
Продолговатые отверстия в пластинах заполнения настила и пластинах незакрепленного заполнения
| Формат | Описание |
|---|---|
|
Продолговатые отверстия в пластинах заполнения настила, Продолговатые отверстия в пластинах незакрепленного заполнения |
Выберите, создаются ли продолговатые отверстия в пластинах заполнения настила и пластинах незакрепленного заполнения. |
Вкладка «Болты нижней полки»
Для задания свойств болтов, которыми нижняя полочная пластина крепится к второстепенной детали, служит вкладка Болты нижней полки.
Размеры группы болтов
Размеры группы болтов влияют на размер и форму полочной пластины.
| Описание | |
|---|---|
|
1 |
Размер, определяющий положение группы болтов по горизонтали. |
|
2 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
3 |
Число болтов. |
|
4 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
|
5 |
Размер, определяющий положение группы болтов по вертикали. |
|
6 |
Выберите, как измеряются размеры, определяющие положение группы болтов по вертикали.
|
|
7 |
Укажите, какие болты следует удалить из группы болтов. Введите номера удаляемых болтов, разделяя их пробелами. Болты нумеруются слева направо и сверху вниз. |
|
8 |
Расстояние от стенки главной детали до кромки полочной пластины. |
|
9 |
Выберите деталь смещения начала координат для группы болтов. |
Базовые свойства болтов
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
|
Монтажный/заводской |
Определяет, монтажным или заводским является соединение. |
Монтажный |
Продолговатые отверстия
Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
1 |
Вертикальный размер продолговатого отверстия. |
0 (создается круглое отверстие). |
|
2 |
Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера. |
0 (создается круглое отверстие). |
|
Тип отверстия |
Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой. |
|
|
Повернуть отверстия |
Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия. |
|
|
Продолговатые отверстия в |
Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента. |
Размещение болтов в шахматном порядке
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Без смещения болтов Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без смещения болтов |
|
|
В шахматном порядке, тип 1 |
|
|
В шахматном порядке, тип 2 |
|
|
В шахматном порядке, тип 3 |
|
|
В шахматном порядке, тип 4 |
Продолговатые отверстия в пластинах заполнения настила и пластинах незакрепленного заполнения
| Формат | Описание |
|---|---|
|
Продолговатые отверстия в пластинах заполнения настила, Продолговатые отверстия в пластинах незакрепленного заполнения |
Выберите, создаются ли продолговатые отверстия в пластинах заполнения настила и пластинах незакрепленного заполнения. |
Вкладка «Пластина удвоения»
Для создания пластин удвоения для усиления стенки главной детали служит вкладка Пластина удвоения.
Стенка
| Параметр |
Описание |
|---|---|
|
Стенка |
Толщина и высота пластины на стенке. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Имя |
Имя, отображаемое на чертежах и в отчетах. |
|
|
Обработка поверхности |
Описывает способ обработки поверхности детали. |
Пластины схемы удвоения
|
Вариант |
Описание |
|---|---|
|
|
По умолчанию Пластины схемы удвоения не создаются. Этот параметр можно изменить с помощью автоматических стандартов. |
|
|
Пластины схемы удвоения не создаются. |
|
|
Создается пластина схемы удвоения на дальней стороне. |
|
|
Создается пластина схемы удвоения на ближней стороне. |
|
|
Создаются пластины схемы удвоения с обеих сторон. |
Форма кромки пластины схемы удвоения
|
Вариант |
Описание |
|---|---|
|
|
По умолчанию Пластины схемы удвоения со скошенной кромкой Этот параметр можно изменить с помощью автоматических стандартов. |
|
|
Пластины схемы удвоения со скошенной кромкой Введите угол в поле |
|
|
Пластины схемы удвоения с прямой кромкой |
Срезы пластины удвоения
| Параметр | Описание |
|---|---|
|
|
По умолчанию Пластины удвоения не срезаются. Этот параметр можно изменить с помощью автоматических стандартов. |
|
|
Пластины удвоения не срезаются. |
|
|
Пластины удвоения срезаются в области соединения полки и стенки главной детали. |
Общие параметры
|
Описание |
|
|---|---|
|
1 |
Расстояние от кромки до полки колонны. |
|
2 |
Расстояние до кромки пластины удвоения. Расстояние до кромки — это расстояние от центра отверстия до кромки детали. |
|
3 |
Расстояние до кромки пластины удвоения относительно нижней кромки второстепенной детали. |
|
4 |
Число отверстий. |
|
5 |
Расстояния между отверстиями. Значения расстояний между отверстиями разделяются пробелами. Необходимо ввести значения всех расстояний между отверстиями. Например, для 3 отверстий вводится 2 значения. |
Размер отверстия для сварки
|
Описание |
|
|---|---|
|
1 |
Диаметр отверстия. |
|
2 |
Длина продолговатого отверстия. |
|
3 |
Ширина продолговатого отверстия. |
вкладка «Общие»
См. ссылку ниже:
Вкладка «Тип конструкции»
См. ссылку ниже:
Вкладка «Расчет»
См. ссылку ниже:
Сварные швы
См. ссылку ниже:
