Соединение, воспринимающее изгибающий момент (130)

Соединение, воспринимающее изгибающий момент (130) формирует сварное соединение между колонной и одной или двумя балками. Пластинчатая шпонка приваривается к колонне и крепится болтами к балкам. Можно создать подготовку под сварку и ребра жесткости.

Создаваемые объекты

Пластинчатая шпонка
Выравнивающая пластина
Ребра жесткости
болты
Сварные швы

Применение


Ситуация	Описание
	Пластинчатая шпонка приваривается к колонне и крепится болтами к балке.

Ограничения

В качестве колонны нужно использовать двутавровое сечение или тавровый профиль. В случае таврового профиля балки соединяются с полками тавра для создания сечения в виде перекрестия.
В качестве балки нужно использовать двутавровое сечение.
Балки могут быть горизонтально наклонены максимум до 5 градусов.
Балки не могут быть вертикально наклонены.

Порядок выбора

Выберите главную деталь (колонну).
Выберите первую второстепенную деталь (балку).
При необходимости выберите вторую второстепенную деталь (балку).
Щелкните средней кнопкой мыши, чтобы создать соединение.

Обозначение деталей


	Описание
1	Пластинчатая шпонка
2	Выравнивающая пластина
3	Ребро жесткости

Вкладка «Рисунок»

Вкладка Рисунок служит для указания, создается ли подготовка под сварку, а также для определения размеров и формы технологических отверстий для сварки.

Подготовка под сварку полок и стенки

Определите, создается ли подготовка под сварку на полках и стенке балки. По умолчанию подготовка под сварку не создается.

Размеры


	Описание

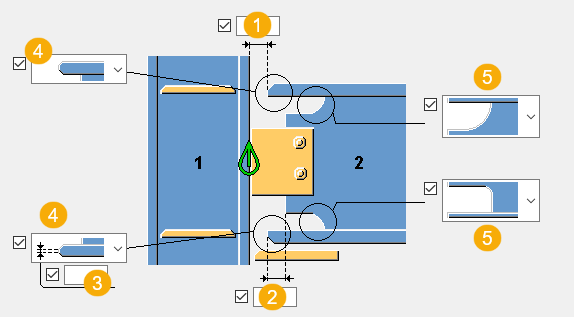

1	Размер сварного шва между торцом полок балки и стенкой или полкой колонны.
2	Размер зазора просвета между торцами стенки балки и полкой балки.
3	Минимальная толщина грани полки после выполнения среза под сварку. Наименьшее возможное значение: `2.0 mm`.
4	Тип сварки верхней и нижней полок.
5	Тип верхнего и нижнего технологических отверстий для сварки.

Тип сварки верхней полки

Выберите тип подготовки под сварку для верхней полки балки.


Формат	Описание
	По умолчанию Двусторонний скос Этот параметр может быть изменен АвтоСтандартами.
	Двусторонний скос
	Односторонний скос

Верхнее технологическое отверстие для сварки

Для стенки балки выберите тип технологического отверстия для сварки.


Формат	Описание
	По умолчанию Круглая Технологическое отверстие для сварки круглое, когда его длина по горизонтали равна глубине по вертикали. Этот параметр может быть изменен АвтоСтандартами.
	Круглая
	Удлинённый

Нижнее технологическое отверстие для сварки

Для стенки балки выберите тип технологического отверстия для сварки.


Формат	Описание
	По умолчанию Прямоугольная Этот параметр может быть изменен АвтоСтандартами.
	Прямоугольный
	Удлинённый
	Круглая

Тип сварки на нижней полке

Выберите тип подготовки под сварку для нижней полки балки.


Формат	Описание
	По умолчанию Двусторонний скос Этот параметр может быть изменен АвтоСтандартами.
	Двусторонний скос
	Односторонний скос внизу
	Односторонний скос вверху

Размеры выреза балки


	Описание
1	Минимальная толщина стенки после выполнения выреза для подготовки под сварку. Наименьшее возможное значение: `2.0 mm`.
2	Глубина среза полки балки.
3	Длина среза полки балки.

Размеры технологического отверстия для сварки


	Описание

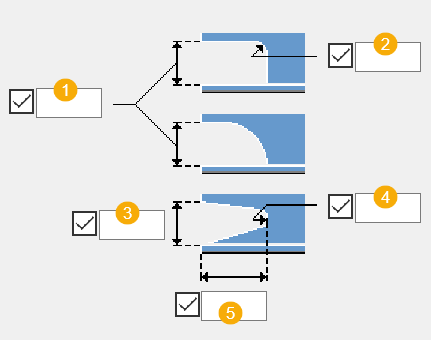

1	Глубина по вертикали технологического отверстия для сварки. Размер измеряется от нижней стороны верхней полки балки или от верхней стороны нижней полки балки до верха технологического отверстия для сварки. Для создания отверстия введите значение.
2	Радиус для внутреннего угла прямоугольного технологического отверстия для сварки для создания круглой фаски.
3	Глубина по вертикали технологического отверстия для сварки. Размер измеряется от верхней стороны нижней полки балки до точки на стенке балки, где со стенкой выходит срез технологического отверстия для сварки. Для создания отверстия введите значение. Это значение может быть больше, меньше или равно вертикальной глубине технологического отверстия для сварки.
4	Диаметр технологического отверстия для сварки в стенке балки. Размер — это круглая часть удлиненного технологического отверстия для сварки.
5	Длина по горизонтали технологического отверстия для сварки. Размер измеряется от выреза на стенке для подготовки под сварку до конца технологического отверстия для сварки. Для создания отверстия введите значение.

Вкладка «Монтажная пластина»

Вкладка Монтажная пластина служит для определения свойств, размеров и положения пластинчатой шпонки.

Детали


Формат	Описание
Монтажная пластина	Толщина пластинчатой шпонки.


Параметр	Описание	По умолчанию
Нумерация	Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки.	Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню Файл > Настройки > Параметры).
Материал	Сорт материала.	Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню Файл > Настройки > Параметры).
Название	Имя, отображаемое на чертежах и в отчетах.

Размеры


	Описание

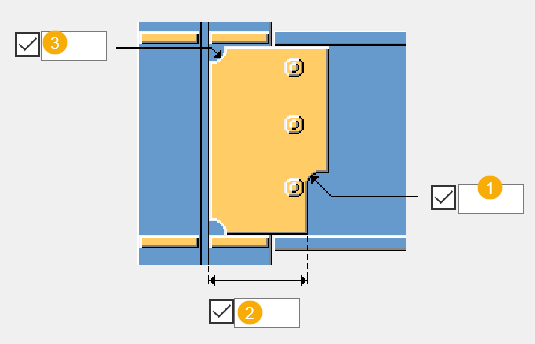

1	Радиус угла выемки пластинчатой шпонки.
2	Расстояние от грани стенки колонны до выреза в углу пластинчатой шпонки. Этот размер можно задать, когда балка крепится к стенке колонны.
3	Радиус выреза угла пластинчатой шпонки. Определите радиус технологического отверстия для сварки в пластинчатой шпонке в месте, где пластинчатая шпонка приваривается к колонне.

Положение пластинчатой шпонки


Формат	Описание
	По умолчанию Пластинчатая шпонка находится на левой стороне стенки балки. Этот параметр может быть изменен АвтоСтандартами.
	Пластинчатая шпонка находится на левой стороне стенки балки.
	Пластинчатая шпонка находится на правой стороне стенки балки.

Вкладка «Выравнивающая пластина»

Вкладка Выравнивающая пластина служит для определения свойств, положения и размеров детали. Определите, создается ли в выравнивающей пластине подготовка под сварку.

Подготовка выравнивающей пластины под сварку

Определите, создается ли в выравнивающей пластине подготовка под сварку. По умолчанию подготовка под сварку не создается.

Детали


Формат	Описание
Выравнивающая пластина	Толщина и ширина выравнивающей пластины. Выравнивающую пластину можно создать только для соединений полки балки с колонной.


Параметр	Описание	По умолчанию
Нумерация	Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки.	Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню Файл > Настройки > Параметры).
Материал	Сорт материала.	Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню Файл > Настройки > Параметры).
Название	Имя, отображаемое на чертежах и в отчетах.

Положение выравнивающей пластины


	Описание

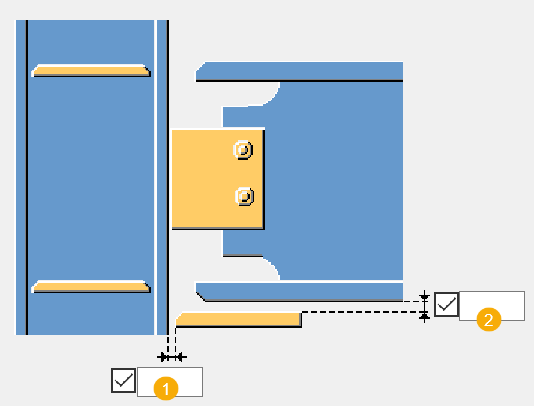

1	Размер зазора под сварку выравнивающей пластины относительно полки колонны.
2	Смещение выравнивающей пластины по вертикали относительно кромки балки.

Размеры выравнивающей пластины


	Описание	По умолчанию
1	Минимальная толщина выравнивающей пластины после выполнения подготовки под сварку. Наименьшее возможное значение: `2.0 mm`.
2	Длина выравнивающей пластины.	`200 mm`

Вкладка «Пластины жесткости»

Вкладка Пластины жесткости служит для определения создания, свойств и положения ребер жесткости.

Ребра жесткости


Деталь	Описание
Ребро жесткости вверху на БС Ребро жесткости внизу на ближней стороне Ребро жесткости вверху на ДС Ребро жесткости внизу на дальней стороне	Толщина и ширина верхних и нижних ребер жесткости на ближней и дальней стороне.


Параметр	Описание	По умолчанию
Нумерация	Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки.	Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню Файл > Настройки > Параметры).
Материал	Сорт материала.	Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню Файл > Настройки > Параметры).
Название	Имя, отображаемое на чертежах и в отчетах.

Создание ребер жесткости


Формат	Формат	Описание
		По умолчанию Создается ребро жесткости без фасок. Частичная ширина. Этот параметр может быть изменен АвтоСтандартами.
		Ребро жесткости не создается.
		Создается ребро жесткости с прямой фаской.
		Создается ребро жесткости без фасок. Частичная ширина.
		Создается ребро жесткости с вогнутыми фасками.
		Создается ребро жесткости с выпуклыми фасками.

Положения ребер жесткости


	Описание

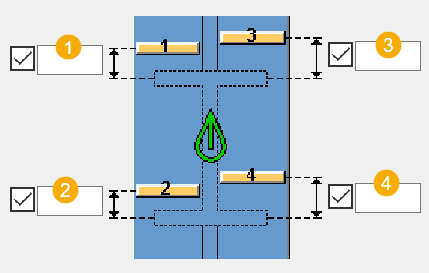

1	Величина зазора между верхним ребром жесткости на дальней стороне и кромкой полки балки.
2	Величина зазора между нижним ребром жесткости на дальней стороне и кромкой полки балки.
3	Величина зазора между верхним ребром жесткости на ближней стороне и кромкой полки балки.
4	Величина зазора между нижним ребром жесткости на ближней стороне и кромкой полки балки.

Размер фаски ребра жесткости


	Описание

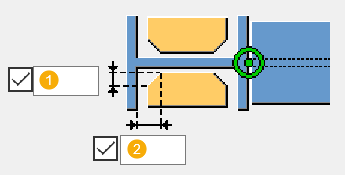

1	Вертикальный размер фаски
2	Горизонтальный размер фаски

Размеры ребра жесткости


	Описание

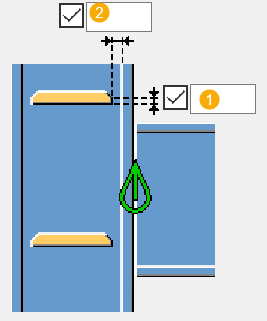

1	Длина основания ребра жесткости. Минимальная толщина пластины жесткости после выполнения подготовки под сварку. Наименьшее возможное значение: `3.0 mm`.
2	Расстояние от стенки колонны до кромки ребра жесткости.

Вкладка «Болты»

На вкладке Болты можно задать размеры группы болтов и свойства болтов.

Размеры группы болтов


	Описание

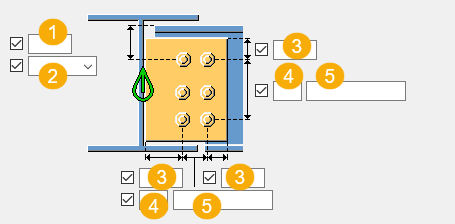

1	Размер, определяющий положение группы болтов по вертикали.
2	Выберите, как измеряются размеры, определяющие положение группы болтов по вертикали. Верх: от верхнего края второстепенной детали до крайнего верхнего болта. Середина: от центральной линии болтов до центральной линии второстепенной детали. Внизу: от нижнего края второстепенной детали до крайнего нижнего болта.
3	Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали.
4	Число болтов.
5	Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения.

Базовые свойства болтов


Формат	Описание	По умолчанию
Диаметр	Диаметр болта.	Возможные размеры определены в каталоге комплектов болтов.
Стандарт болта	Стандарт болта для использования в компоненте.	Возможные стандарты определены в каталоге комплектов болтов.
Допуск	Зазор между болтом и отверстием.
Резьба в детали	Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует.	`Да`
Монтажный/заводской	Определяет, монтажным или заводским является соединение.	`Монтажный`

Продолговатые отверстия

Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.


Параметр	Описание	По умолчанию
1	Вертикальный размер продолговатого отверстия.	`0` (создается круглое отверстие).
2	Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера.	`0` (создается круглое отверстие).
Тип отверстия	Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой.
Повернуть отверстия	Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия.
Продолговатые отверстия в	Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента.

Комплект болта

Флажки определяют, какие объекты компонента (болт, шайбы и гайки) входят в комплект болта.

Чтобы создать только отверстие, снимите все флажки.

Чтобы изменить комплект болтов в существующем компоненте, установите флажок Использовать при изменении и нажмите кнопку Изменить.

Увеличение длины болта

Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.

Размещение болтов в шахматном порядке


Формат	Описание
	По умолчанию Без смещения болтов Этот параметр может быть изменен АвтоСтандартами.
	Без смещения болтов
	В шахматном порядке, тип 1
	В шахматном порядке, тип 2
	В шахматном порядке, тип 3
	В шахматном порядке, тип 4
