Фланцевое соединение балки с колонной (119)
Компонент Фланцевое соединение балки с колонной (119) создает соединение между двутавровой колонной и балкой. Балка может быть любого типа. В соединении можно создать до восьми ребер жесткости и четырех пластин вута. Торцевые пластины крепятся другу к другу болтами, а другие пластины привариваются.
Создаваемые объекты
-
Торцевые пластины
-
Пластины вута
-
Ребра жесткости
-
Болты
-
Сварные швы
Применение
| Ситуация | Описание |
|---|---|
|
|

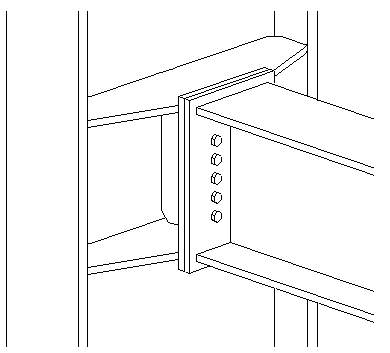

Фланцевое соединение с торцевыми пластинами на болтах и пластинами вута. |
|
|

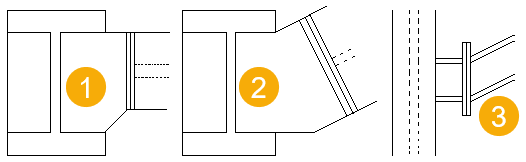

Второстепенная деталь может иметь наклон в горизонтальной или вертикальной плоскости. Возможно создание верхней и нижней пластин вута. 1 Стенка второстепенной детали не направлена по центру колонны (вид сверху). 2 Стенка второстепенной детали не перпендикулярная колонне в горизонтальной плоскости (вид сверху). 3 Стенка второстепенной детали не перпендикулярная колонне в вертикальной плоскости (вид сбоку). |
Порядок выбора
-
Выберите главную деталь (колонну).
-
Выберите второстепенную деталь (балку).

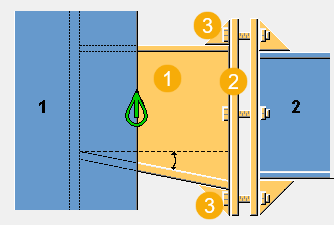

Обозначение деталей
| Описание | |
|---|---|
|
1 |
Ребра жесткости |
|
2 |
Торцевые пластины |
|
3 |
Пластины вута |
Вкладка «Рисунок»
Для задания размеров торцевых пластин и ребер жесткости служит вкладка Рисунок.

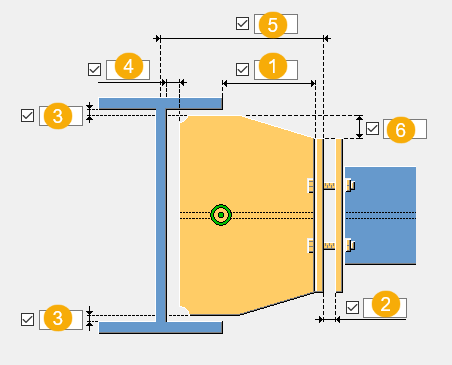

Размеры
| Описание | По умолчанию | |
|---|---|---|
|
1 |
Расстояние от колонны до первой торцевой пластины. Если стенка второстепенной детали не перпендикулярна колонне в горизонтальной плоскости, это минимальное расстояние от колонны до первой торцевой пластины. |
100 mm |
|
2 |
Расстояние между торцевыми пластинами. |
0 mm |
|
3 |
Зазор между торцевой пластиной и стенкой балки. |
|
|
4 |
Смещение верхней пластины и нижней пластины от стенки главной детали. |
|
|
5 |
Размер заглушки в виде расстояния от центральной линии главной детали до внешней кромки первой торцевой пластины. |
|
|
6 |
Ширина верхней и нижней пластины. |
Вкладка «Детали»
Вкладка Детали служит для определения свойств деталей.
Детали
| Параметр | Описание |
|---|---|
|
Верхняя пластина Нижняя пластина Средняя пластина |
Толщина верхней, нижней и средней пластины. |
|
Верхние вуты Нижние вуты |
Толщина верхних и нижних вутов. |
|
Торцевая пластина 1 Торцевая пластина 2 |
Толщина, ширина и высота торцевой пластины. |
|
Верхнее ребро жесткости Нижнее ребро жесткости Среднее ребро жесткости |
Толщина верхнего, нижнего и среднего ребра жесткости. |
|
Смещение торцевой пластины 1 по вертикали |
Задает смещение торцевой пластины 1 по вертикали. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Название |
Имя, отображаемое на чертежах и в отчетах. |
Вкладка «Параметры»
Для управления созданием ребер жесткости, задания их положения и фасок на них служит вкладка Параметры.
Создание ребер жесткости
| Параметр | Описание |
|---|---|
|
|
По умолчанию Полноразмерное Создается полноразмерное ребро жесткости той же высоты, что и стенка главной детали. АвтоСтандарты могут изменить этот параметр. |
|
|
Полноразмерное Создается полноразмерное ребро жесткости той же высоты, что и стенка главной детали. |
|
|
Полноразмерное с обеих сторон главной детали Создается полноразмерное ребро жесткости той же высоты, что и стенка главной детали. |
Зазор для ребра жесткости
| Описание | |
|---|---|
|
1 |
Расстояние между ребром жесткости и стенкой колонны. |
|
2 |
Расстояние между ребром жесткости и полкой колонны. |

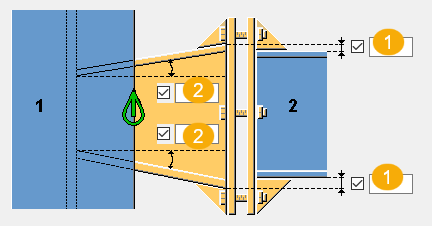

Положения ребер жесткости
| Описание | |
|---|---|
|
1 |
Величина зазора между верхним ребром жесткости и кромкой полки балки. |
|
2 |
Величина зазора между нижним ребром жесткости и кромкой полки балки. |
Размеры фаски
|
Описание |
|
|---|---|
|
1 |
Горизонтальный размер фаски. |
|
2 |
Вертикальный размер фаски. |
Тип фаски
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию Прямая фаска Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без фаски |
|
|
Прямая фаска |
|
|
Фаска в виде выпуклой дуги |
|
|
Фаска в виде вогнутой дуги |
Вкладка «Верхняя/нижняя пластина»
Вкладка Верхняя/нижняя пластина служит для определения расстояния по наружной поверхности между балкой и ребром жесткости, а также угла между ребром жесткости и горизонтом.
Размеры
| Описание | По умолчанию | |
|---|---|---|
|
1 |
Расстояние между внешней гранью балки и внешней гранью переднего ребра жесткости. |
0 mm |
|
2 |
Угол между верхним и нижним передним ребром жесткости и горизонтом. В ситуациях с уклоном или наклоном угол определить нельзя. |
0 градусов |
Вкладка «Болты»
На вкладке Болты можно задать свойства болтов.

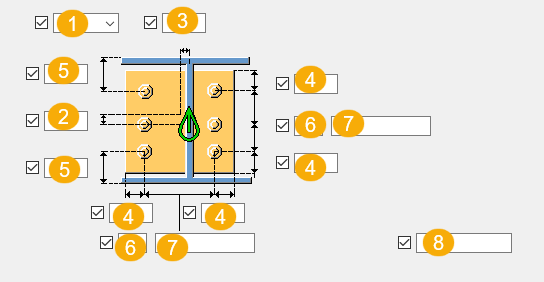

Размеры группы болтов
| Описание | |
|---|---|
|
1 |
Выберите, как измеряются размеры, определяющие положение группы болтов по вертикали.
|
|
2 |
Размер, определяющий положение группы болтов по вертикали. |
|
3 |
Размер, определяющий положение группы болтов по горизонтали. |
|
4 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
5 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
6 |
Число болтов. |
|
7 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
|
8 |
Укажите, какие болты следует удалить из группы болтов. |
Базовые свойства болтов
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
|
Монтажный/заводской |
Определяет, монтажным или заводским является соединение. |
Монтажный |
Комментарий
Можно ввести примечание.
Продолговатые отверстия
Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
1 |
Вертикальный размер продолговатого отверстия. |
0 (создается круглое отверстие). |
|
2 |
Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера. |
0 (создается круглое отверстие). |
|
Тип отверстия |
Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой. |
|
|
Повернуть отверстия |
Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия. |
|
|
Продолговатые отверстия в |
Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента. |
Комплект болта
Флажки определяют, какие объекты компонента (болт, шайбы и гайки) входят в комплект болта.
Чтобы создать только отверстие, снимите все флажки.
Чтобы изменить комплект болтов в существующем компоненте, установите флажок Использовать при изменении и нажмите кнопку Изменить.
Увеличение длины болта
Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.
Размещение болтов в шахматном порядке
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Без смещения болтов Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без смещения болтов |
|
|
В шахматном порядке, тип 1 |
|
|
В шахматном порядке, тип 2 |
|
|
В шахматном порядке, тип 3 |
|
|
В шахматном порядке, тип 4 |
вкладка «Общие»
См. ссылку ниже:
Вкладка «Расчет»
См. ссылку ниже:
Сварные швы
См. ссылку ниже:
