Двусторонняя соед. пластина (118)

Компонент Двусторонняя соед. пластина (118) соединяет две балки с балкой или с колонной с помощью монтажных пластин. Монтажные пластины привариваются к главной балке или колонне и крепятся болтами к второстепенным балкам.

Создаваемые объекты

Монтажные пластины (2)
Болты
Сварные швы
Срезы/вырезы

Применение


Ситуация	Описание
	Простые монтажные пластины, соединенные с балкой.
	Простые монтажные пластины, соединенные с балкой. Вторая второстепенная балка наклонена в вертикальной плоскости.
	Простые монтажные пластины, соединенные со стенкой колонны.

Ограничения

Верхние кромки монтажных пластин должны находиться на одном уровне.

Порядок выбора

Выберите главную деталь (балку или колонну).
Выберите первую второстепенную деталь (балку).
Выберите вторую второстепенную деталь (балку).
Щелкните средней кнопкой мыши, чтобы создать соединение.

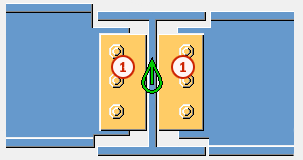

Обозначение деталей


	Деталь
1	Монтажная пластина

Вкладка «Рисунок»

Для задания положения монтажных пластин служит вкладка Рисунок.

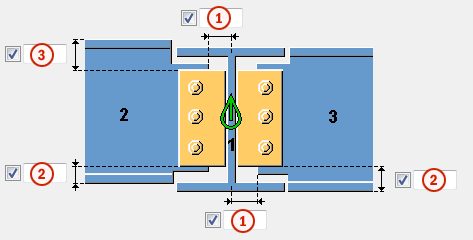

Размеры монтажной пластины


	Описание	По умолчанию
1	Срез второстепенной детали. При срезании второстепенной детали создается зазор между главной деталью и второстепенной деталью. Точка срезания определяется относительно стенки главной детали.
2	Расстояние от нижней кромки второстепенной балки до нижней кромки монтажной пластины.
3	Расстояние от верхней кромки первой второстепенной балки до верхней кромки монтажной пластины. Верхние кромки монтажных пластин располагаются на одном и том же уровне.	`50 мм`

Положение монтажной пластины


Параметр	Описание
	По умолчанию Монтажная пластина находится слева от стенки второстепенной балки. Этот параметр может быть изменен АвтоСтандартами.
	Монтажная пластина находится слева от стенки второстепенной балки.
	Монтажная пластина находится справа от стенки второстепенной балки.

Срез полки балки


Параметр	Описание
	По умолчанию Под прямым углом Этот параметр может быть изменен АвтоСтандартами.
	Под косым углом Торец полки срезается под косым углом.
	Под прямым углом Торец полки срезается под прямым углом.

Вкладка «Детали»

Для задания свойств монтажной пластины служит вкладка Детали.


Деталь	Описание
Пластина	Толщина и высота монтажной пластины.


Параметр	Описание	По умолчанию
Нумерация	Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки.	Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню Файл > Настройки > Параметры).
Материал	Сорт материала.	Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню Файл > Настройки > Параметры).
Название	Имя, отображаемое на чертежах и в отчетах.

Вкладка «Вырез»

Для автоматического создания вырезов во второстепенных балках и задания свойств вырезов служит вкладка Вырез. Вырезы определяются для обеих второстепенных балок.

Форма выреза

Задайте форму выреза для верха и низа второстепенной балки.


Формат	Формат	Описание
		По умолчанию Создается прямоугольный вырез на верхней стороне или на нижней стороне второстепенной балки. Этот параметр может быть изменен АвтоСтандартами.
		Без выреза
		Создается прямоугольный вырез на верхней стороне или на нижней стороне второстепенной балки. Задайте размеры выреза. В соединениях балка с балкой, где второстепенная балка наклонена в вертикальной плоскости, глубина измеряется так, как показано на рисунке.
		Создается вырез на обеих сторонах второстепенной детали. Задайте размеры выреза.
		Создается вырез с фаской на обеих сторонах второстепенной балки. Задайте размеры фаски.
		Создается планка. Задайте длину планки. Полки срезаются полностью.
		Создается особый тип прямоугольного выреза. Задайте размеры выреза. Вырез выполняется перпендикулярно второстепенной балке. Значения по умолчанию для длины или ширины не предусмотрены.

Размеры выреза

Задайте размеры вырезов сверху и снизу, если в списке Определение выреза BCSA выбран вариант Нет.


	Описание
1	Вертикальный размер выреза.
2	Горизонтальный размер выреза.

Сторона создания выреза

Укажите, с какой стороны второстепенной балки создается вырез. Можно задать сторону и для верха, и для низа второстепенной балки.


Формат	Описание
	По умолчанию Создаются вырезы с обеих сторон. Этот параметр может быть изменен АвтоСтандартами.
	Создаются вырезы с обеих сторон.
	Создается вырез с левой стороны.
	Создается вырез с правой стороны.

Определение выреза BCSA

Укажите, создается ли вырез в соответствии с требованиями Британской ассоциации производителей строительных металлоконструкций (British Constructional Steelwork Association, BCSA).


Формат	Описание
По умолчанию	Размеры выреза.
Да	Создается 50-миллиметровый вырез для простых соединений балки с балкой.
Нет	Задайте размеры выреза с помощью параметров на этой вкладке Вырез.

Вкладка «Болты»

Для задания свойств болтов служит вкладка Болты.

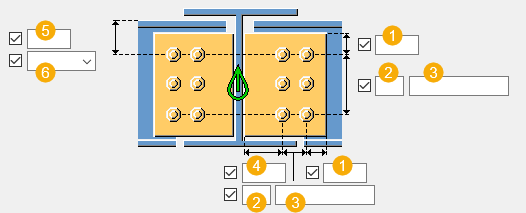

Размеры группы болтов


	Описание
1	Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали.
2	Число болтов.
3	Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения.
4	Горизонтальное расстояние от болта до кромки.
5	Размер, определяющий положение группы болтов по вертикали.
6	Выберите, как измеряются размеры, определяющие положение группы болтов по вертикали. Верх: от верхнего края второстепенной детали до крайнего верхнего болта. Середина: от центральной линии болтов до центральной линии второстепенной детали. Внизу: от нижнего края второстепенной детали до крайнего нижнего болта.

Размещение болтов в шахматном порядке


Формат	Описание
	По умолчанию Без смещения болтов Этот параметр может быть изменен АвтоСтандартами.
	Без смещения болтов
	В шахматном порядке, тип 1
	В шахматном порядке, тип 2
	В шахматном порядке, тип 3
	В шахматном порядке, тип 4

Базовые свойства болтов


Формат	Описание	По умолчанию
Диаметр	Диаметр болта.	Возможные размеры определены в каталоге комплектов болтов.
Стандарт болта	Стандарт болта для использования в компоненте.	Возможные стандарты определены в каталоге комплектов болтов.
Допуск	Зазор между болтом и отверстием.
Резьба в детали	Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует.	`Да`
Монтажный/заводской	Определяет, монтажным или заводским является соединение.	`Монтажный`

Продолговатые отверстия

Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.


Параметр	Описание	По умолчанию
1	Вертикальный размер продолговатого отверстия.	`0` (создается круглое отверстие).
2	Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера.	`0` (создается круглое отверстие).
Тип отверстия	Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой.
Повернуть отверстия	Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия.
Продолговатые отверстия в	Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента.
