Крепежный уголок (116)

Tekla Structures
Изменено: 18 ноя 2024
2025
Tekla Structures

Крепежный уголок (116)

Компонент Крепежный уголок (116) соединяет балку с балкой или с колонной с помощью крепежного уголка.

Создаваемые объекты

  • Крепежный уголок (1 или 2)

  • Болты

  • Срезы/вырезы

Применение

Ситуация

Описание

Крепление к стенке балки на крепежном уголке.

Крепление к стенке балки на крепежном уголке.

Второстепенная балка наклонена в вертикальной плоскости.

Крепление к полке колонны на крепежном уголке.

Крепление к полке колонны на крепежном уголке.

Второстепенная балка наклонена в вертикальной плоскости.

Порядок выбора

  1. Выберите главную деталь (балку или колонну).

  2. Выберите второстепенную деталь (балку).

    Соединение создается автоматически при выборе второстепенной детали.

Обозначение деталей

Деталь

1

Крепежный уголок

Вкладка «Рисунок»

Для задания размеров крепежного уголка и положения крепежного уголка служит вкладка Рисунок.

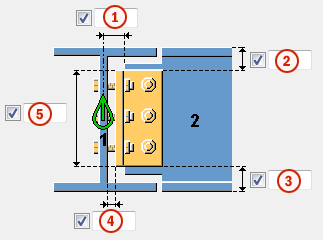

Размеры

Описание

По умолчанию

1

Длина срезаемой части второстепенной детали.

2

Расстояние от верха второстепенной балки до верхней кромки крепежного уголка.

При изменении положения верхней кромки крепежного уголка изменяется высота уголка.

При задании положительного значения верх перемещается ближе к центру балки; следовательно, размер крепежного уголка уменьшается. При задании отрицательных значений размер крепежного уголка увеличивается.

Если значение не введено, размер крепежного уголка определяется болтами и расстояниями от болта до кромки.

3

Расстояние от низа второстепенной балки до нижней кромки крепежного уголка.

При изменении положения нижней кромки крепежного уголка изменяется высота уголка.

При задании положительного значения верх перемещается ближе к центру балки; следовательно, размер крепежного уголка уменьшается. При задании отрицательных значений размер крепежного уголка увеличивается.

Если значение не введено, размер крепежного уголка определяется болтами и расстояниями от болта до кромки.

4

Зазор между главной деталью и крепежным уголком.

5

Высота крепежного уголка.

Положение крепежного уголка

Параметр

Описание

По умолчанию

Создаются крепежные уголки на ближней стороне и на дальней стороне.

Этот параметр может быть изменен АвтоСтандартами.

Создается крепежный уголок на ближней стороне.

Создаются крепежные уголки на ближней стороне и на дальней стороне.

Создается крепежный уголок на дальней стороне.

Вкладка «Детали»

Для задания свойств крепежного уголка служит вкладка Детали.

Крепежный уголок

Деталь

Описание

L-профиль

Задайте профиль крепежного уголка, выбрав его из каталога профилей.

Параметр

Описание

По умолчанию

Нумерация

Префикс и начальный номер для номера позиции детали.

Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки.

Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню Файл > Настройки > Параметры).

Материал

Сорт материала.

Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню Файл > Настройки > Параметры).

Имя

Имя, отображаемое на чертежах и в отчетах.

Обработка поверхности

Описывает способ обработки поверхности детали.

Вкладка «Вырез»

Для автоматического создания вырезов для второстепенной балки и задания свойств вырезов служит вкладка Вырез.

Определение выреза BCSA

Укажите, создается ли вырез в соответствии с требованиями Британской ассоциации производителей строительных металлоконструкций (British Constructional Steelwork Association, BCSA).

Формат

Описание

По умолчанию

Размеры выреза.

Да

Создается 50-миллиметровый вырез для простых соединений балки с балкой.

Нет

Задайте размеры выреза с помощью параметров на этой вкладке Вырез.

Размеры выреза

Задайте размеры вырезов сверху и снизу, если в списке Определение выреза BCSA выбран вариант Нет.

Описание

1

Вертикальный размер выреза.

2

Горизонтальный размер выреза.

Форма выреза

Задайте форму выреза для верха и низа второстепенной балки.

Формат

Формат

Описание

По умолчанию

Создается прямоугольный вырез на верхней стороне или на нижней стороне второстепенной балки.

Этот параметр может быть изменен АвтоСтандартами.

Без выреза

Создается прямоугольный вырез на верхней стороне или на нижней стороне второстепенной балки.

Задайте размеры выреза. В соединениях балка с балкой, где второстепенная балка наклонена в вертикальной плоскости, глубина измеряется так, как показано на рисунке.

Создается вырез на обеих сторонах второстепенной детали.

Задайте размеры выреза.

Создается вырез с фаской на обеих сторонах второстепенной балки.

Задайте размеры фаски.

Создается планка.

Задайте длину планки. Полки срезаются полностью.

Создается особый тип прямоугольного выреза.

Задайте размеры выреза. Вырез выполняется перпендикулярно второстепенной балке. Значения по умолчанию для длины или ширины не предусмотрены.

Сторона создания выреза

Укажите, с какой стороны второстепенной балки создается вырез. Можно задать сторону и для верха, и для низа второстепенной балки.

Формат

Описание

По умолчанию

Создаются вырезы с обеих сторон.

Этот параметр может быть изменен АвтоСтандартами.

Создаются вырезы с обеих сторон.

Создается вырез с левой стороны.

Создается вырез с правой стороны.

Вкладка «Болты»

Для задания свойств болтов служит вкладка Болты. Положение по вертикали болтов в главной детали должно соответствовать положению по вертикали болтов во второстепенной детали. Вертикальные болты не могут быть расположены вразбежку.

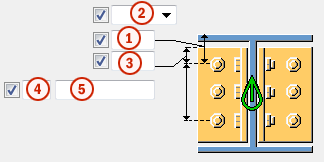

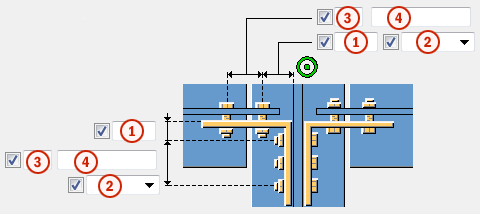

Размеры группы болтов

Описание

1

Размер, определяющий положение группы болтов по вертикали.

2

Выберите, как измеряются размеры, определяющие положение группы болтов по вертикали.

  • Верх: от верхнего края второстепенной детали до крайнего верхнего болта.

  • Середина: от центральной линии болтов до центральной линии второстепенной детали.

  • Внизу: от нижнего края второстепенной детали до крайнего нижнего болта.

3

Расстояние от болта до кромки.

Расстояние до кромки — это расстояние от центра болта до кромки детали.

4

Число болтов.

5

Расстояние между болтами.

Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения.

Размещение болтов в шахматном порядке

Формат

Описание

По умолчанию

Без смещения болтов

Этот параметр может быть изменен АвтоСтандартами.

Без смещения болтов

В шахматном порядке, тип 1

В шахматном порядке, тип 2

В шахматном порядке, тип 3

В шахматном порядке, тип 4

Размеры группы болтов

Описание

1

Расстояние от болта до кромки.

2

Определяет, монтажным или заводским является соединение.

3

Число болтов.

4

Расстояние между болтами.

Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения.

Базовые свойства болтов

Формат

Описание

По умолчанию

Диаметр

Диаметр болта.

Возможные размеры определены в каталоге комплектов болтов.

Стандарт болта

Стандарт болта для использования в компоненте.

Возможные стандарты определены в каталоге комплектов болтов.

Допуск

Зазор между болтом и отверстием.

Резьба в детали

Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы).

При использовании болтов с резьбой под головку этот параметр не действует.

Да

Монтажный/заводской

Определяет, монтажным или заводским является соединение.

Монтажный

Длина разреза

Определяет глубину, на которой Tekla Structures ищет части соединяемых болтами деталей. Можно указать, через одну полку пройдет болт или через две.

Продолговатые отверстия

Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.

Параметр

Описание

По умолчанию

1

Вертикальный размер продолговатого отверстия.

0 (создается круглое отверстие).

2

Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера.

0 (создается круглое отверстие).

Тип отверстия

Продолговатое — создаются продолговатые отверстия.

Завышенного размера — создаются отверстия завышенного размера.

Без отверстия — отверстия не создаются.

С резьбой — создаются отверстия с резьбой.

Повернуть отверстия

Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия.

Продолговатые отверстия в

Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента.

Комплект болта

Флажки определяют, какие объекты компонента (болт, шайбы и гайки) входят в комплект болта.

Чтобы создать только отверстие, снимите все флажки.

Чтобы изменить комплект болтов в существующем компоненте, установите флажок Использовать при изменении и нажмите кнопку Изменить.

Увеличение длины болта

Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.
