Вут конька (106)

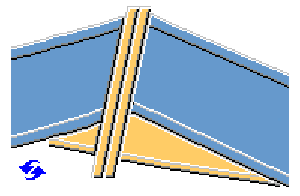

Компонент Вут конька (106) соединяет два стропила в коньке портальной рамы. Компонент также можно использовать и в других подобных ситуациях.

Создаваемые объекты

  • Торцевые пластины

  • Пластины вута

  • болты

  • Сварные швы

Применение

Ситуация Описание

Стропила соединены двумя торцевыми пластинами. Пластины вута создаются.

Ограничения

  • Оба стропила должны быть двутавровыми секциями одного профиля.

  • Стенки стропил должны располагаться в одной вертикальной плоскости.

  • Пластины вута создаются с единой проектной глубиной.

Порядок выбора

  1. Выберите главную деталь.

  2. Выберите второстепенную деталь.

    Соединение создается автоматически при выборе второстепенной детали.

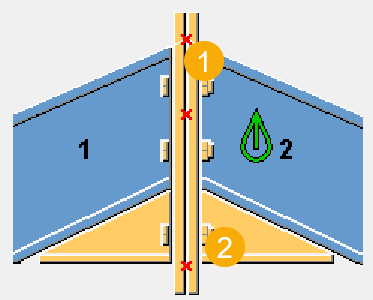

Обозначение деталей

Описание

1

Торцевая пластина

2

Пластина вута

Вкладка «Рисунок»

Для задания размеров соединения служит вкладка Рисунок.

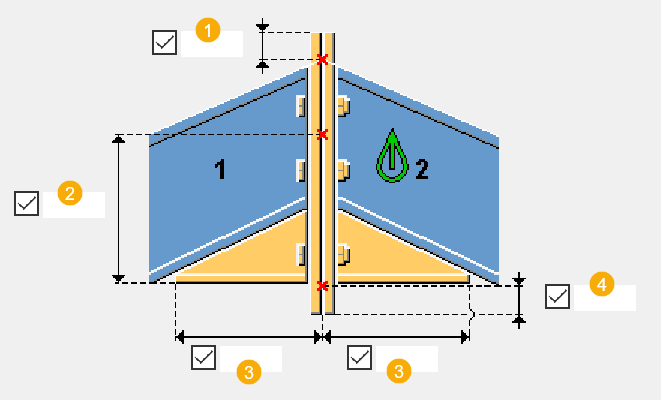

Размеры

Описание

1

Размер торцевой пластины над местом пересечения верхних полок стропил

2

Проектная глубина вута

Расстояние по вертикали от пересечения центральной линии основного стропила и вертикальной линии между торцевыми пластинами до пересечения нижних полок пластины вута на той же вертикальной линии.

3

Горизонтальный размер от кромки пластины вута до вертикальной линии между торцевыми пластинами.

4

Минимальный размер торцевой пластины ниже места пересечения полок вута

Фактический размер может быть больше, чтобы округлить длину торцевых пластин.

Вкладка «Детали»

Для задания свойств деталей служит вкладка Детали.

Детали

Формат Описание

Торцевая пластина

Толщина, ширина и высота торцевой пластины

Вут, стенка

Толщина и ширина вута

Вут, полка

Толщина и ширина вута

Вут, профиль

Выберите профиль из каталога профилей.

Параметр

Описание

По умолчанию

Нумерация

Префикс и начальный номер для номера позиции детали.

Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки.

Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню Файл > Настройки > Параметры).

Материал

Сорт материала.

Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню Файл > Настройки > Параметры).

Имя

Имя, отображаемое на чертежах и в отчетах.

Обработка поверхности

Описывает способ обработки поверхности детали.

Вкладка «Параметры»

Для задания положения торцевых пластин служит вкладка Параметры.

Положение торцевой пластины

Формат Описание

По умолчанию

Торцевые пластины делят угол между двумя стропилами пополам. Пластины вута расположены под тем же углом, что и торцевые пластины.

Этот параметр может быть изменен АвтоСтандартами.

Торцевые пластины расположены вертикально.

Торцевые пластины делят угол между двумя стропилами пополам.

Вкладка «Болты»

Для задания размеров группы болтов и свойств болтов служит вкладка Болты.

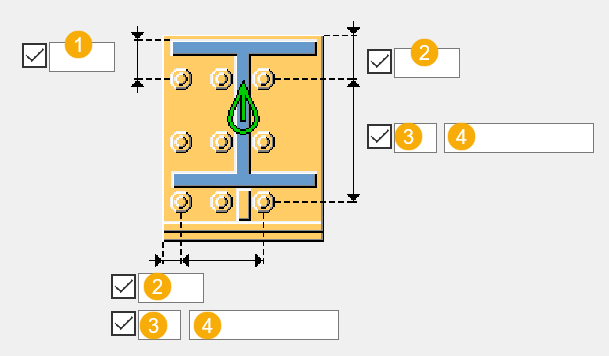

Размеры группы болтов

Описание

1

Размер, определяющий положение группы болтов по вертикали.

2

Расстояние от болта до кромки.

Расстояние до кромки — это расстояние от центра болта до кромки детали.

3

Число болтов.

4

Расстояние между болтами.

Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения.

Базовые свойства болтов

Формат

Описание

По умолчанию

Диаметр

Диаметр болта.

Возможные размеры определены в каталоге комплектов болтов.

Стандарт болта

Стандарт болта для использования в компоненте.

Возможные стандарты определены в каталоге комплектов болтов.

Допуск

Зазор между болтом и отверстием.

Резьба в детали

Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы).

При использовании болтов с резьбой под головку этот параметр не действует.

Да

Монтажный/заводской

Определяет, монтажным или заводским является соединение.

Монтажный

Продолговатые отверстия

Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.

Параметр

Описание

По умолчанию

1

Вертикальный размер продолговатого отверстия.

0 (создается круглое отверстие).

2

Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера.

0 (создается круглое отверстие).

Тип отверстия

Продолговатое — создаются продолговатые отверстия.

Завышенного размера — создаются отверстия завышенного размера.

Без отверстия — отверстия не создаются.

С резьбой — создаются отверстия с резьбой.

Повернуть отверстия

Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия.

Продолговатые отверстия в

Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента.

Комплект болта

Флажки определяют, какие объекты компонента (болт, шайбы и гайки) входят в комплект болта.

Чтобы создать только отверстие, снимите все флажки.

Чтобы изменить комплект болтов в существующем компоненте, установите флажок Использовать при изменении и нажмите кнопку Изменить.

Увеличение длины болта

Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.

Размещение болтов в шахматном порядке

Формат

Описание

По умолчанию

Без смещения болтов

Этот параметр может быть изменен АвтоСтандартами.

Без смещения болтов

В шахматном порядке, тип 1

В шахматном порядке, тип 2

В шахматном порядке, тип 3

В шахматном порядке, тип 4

Вкладка «Отверстия»

Для определения отверстий для цинкования в торцевых пластинах служит вкладка Отверстия.

Параметр Описание

Стандарт болта

Выберите стандарт болта.

Тип болта

Выберите тип болта, чтобы указать, монтажным или заводским является болтовое соединение.

Считать данные из

Можно использовать файл определения sinkholes.dat для задания значений по умолчанию для горизонтальных и вертикальных смещений, а также диаметров для верхних и нижних отверстий.

Поиск этого файла производится в следующем порядке: системная папка металлоконструкций среды Common (..\Environments\common\system\Steel), папка модели, папка XS_FIRM, XS_PROJECT и папка XS_SYSTEM.

Также можно задать отверстия в диалоговом окне компонента.

Количество отверстий

Центром группы отверстий является средняя точка балки или средняя точка вута (при наличии вута). Группы отверстий состоят из 0, 1, 2 или 4 отверстий.

Параметр Описание

По умолчанию

Без отверстий

Этот параметр может быть изменен АвтоСтандартами.

Без отверстий

1 отверстие.

2 отверстия

4 отверстия

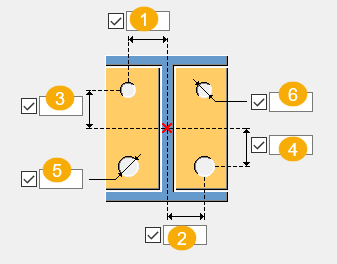

Положения отверстий

1

Расстояние по горизонтали между центром торцевой пластины и верхним отверстием.

2

Расстояние по горизонтали между центром торцевой пластины и нижним отверстием.

3

Расстояние по вертикали между центром торцевой пластины и верхним отверстием.

4

Расстояние по вертикали между центром торцевой пластины и нижним отверстием.

5

Диаметр нижнего отверстия.

6

Диаметр верхнего отверстия.
