Правила АвтоСоединения и АвтоСтандартов

Вы можете создать собственные правила АвтоСоединения и АвтоСтандартов для использования по умолчанию в проекте или в компании. Определение правил позволяет точно выбирать соединения и свойства соединений при использовании АвтоСоединения и АвтоСтандартов.

Общие правила

  • Имя профиля — это имя в каталоге профилей.

  • Тип профиля

    • I = 1

    • L = 2

    • Z = 3

    • U = 4

    • Пластина = 5

    • Круглый стержень = 6

    • Труба = 7

    • Квадратная труба = 8

    • C = 9

    • T = 10

    • ZZ = 15

    • CC = 16

    • CW = 17

    • Многоугольная пластина = 51

  • Число второстепенных деталей

  • Число главных деталей

  • Material name

Правила ориентации

В зависимости от относительного угла балки, соединения можно классифицировать как наклонные, с уклоном или с поворотом. Значение угла может быть в пределах от –90 до 90 градусов.

  • Угол уклона (относительно поперечного сечения главной детали)

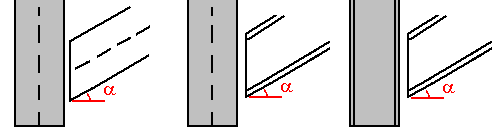

    Продольная ось второстепенной детали имеет уклон, соответствующий уклону продольной оси главной детали.

  • Угол наклона (относительно продольной оси главной детали)

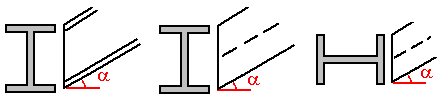

    Продольная ось второстепенной детали наклонена в соответствии с поперечным сечением главной детали. В качестве угла используется меньший из углов между продольной осью второстепенной детали и осью Z или Y главной детали.

  • Угол поворота

    Для повернутых второстепенных деталей

Правила размеров

  • Глубина профиля
  • Глубина стенки

    Для профилей с верхней и нижней полкой глубина стенки определяется как h-t1-t2-2*r1

    Или, если t2 = 0: h-2*t-2*r1

    Для профилей с одной полкой глубина стенки определяется как h-t-r1-r2.

  • Толщина стенки
  • Толщина полки

Усилия и моменты

  • Усилие сдвига
  • Осевая сила
  • Изгибающий момент
