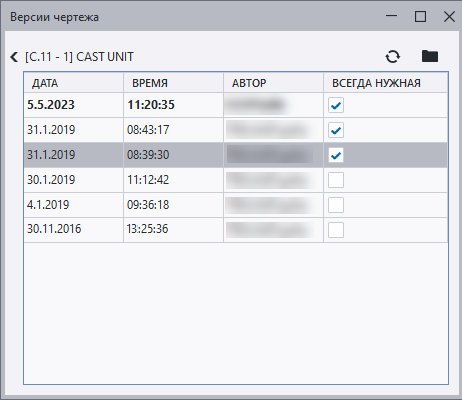

При использовании расширенного параметра XS_DELETE_UNNECESSARY_DG_FILES версии чертежей автоматически удаляются, однако теперь вы можете защитить некоторые из них от удаления. В функции Версии чертежа появился новый параметр, позволяющий отметить выбранную версию как Всегда нужная и сохранить ее при автоматическом удалении старых версий чертежа.

Это усовершенствование уже было введено в Tekla Structures 2023 SP1.

Чтобы выбрать другую модель в качестве исходного шаблона, теперь можно копировать и вставлять путь к папке в соответствующее поле в диалоговом окне Обзор создания.

Дополнительные сведения о рабочих чертежах см. в разделе Создание рабочих чертежей.

Шрифт по умолчанию для текста, полей значений и меток на чертежах в общей среде и среде по умолчанию был изменен с Arial Narrow на Arial.

Причина изменения в том, что шрифт Arial Narrow не всегда включен в систему Windows и поэтому может отсутствовать на компьютере. Если на компьютере отсутствует шрифт Arial Narrow:

• Система позволяет добавлять на чертежи текст другим шрифтом, который обычно соответствует шрифту Arial.
• Полученный текст намного больше, чем текст на исходном чертеже, и может накладываться на другие объекты.
• Если создать модель с использованием стандартных файлов среды и отправить ее другому пользователю с другой конфигурацией для Arial Narrow, чертеж может выглядеть по-другому.

Улучшена работа с настройками печати: теперь лучше видно, были ли изменены настройки.

• Теперь при открытии диалогового окна Печать чертежей и загрузке некоторых настроек печати кнопка Сохранить остается неактивной.
• После внесения изменений в настройки печати имя файла настроек будет отображено курсивом и отмечено звездочкой. Кнопка Сохранить станет активной после изменения настроек.

В Tekla Structures 2024 также добавлены пользовательские цвета RGB и улучшена работа со свойствами линии при печати. Дополнительную информацию см. в разделе Новые пользовательские цвета на чертежах и улучшенные свойства линии.

В инструменте Диспетчер содержимого чертежа теперь есть две новые категории объектов строительной конструкции: Сборочные узлы и Опорные объекты.

Например, можно быстро и легко сделать следующее:

• добавить метки к сборочным узлам и опорным объектам или удалить их;

• проверить, сколько меток имеется у сборочных узлов и опорных объектов на одном виде или на всем чертеже;

• проверить уровень иерархии сборочного узла.

С помощью нового параметра Показать второстепенные детали сборочных узлов в меню Параметры теперь можно определить отображение деталей сборочных узлов в инструменте Диспетчер содержимого чертежа.

Вариант Показать второстепенные детали сборочных узлов выбран по умолчанию, поэтому Диспетчер содержимого чертежа указывает в категории Детали все детали, принадлежащие выбранным сборкам и сборочным узлам. Кроме того, главные детали сборки указаны в категории Сборки, а основные детали сборочного узла — в категории Сборочные узлы.

Если в категории Детали не требуется отображать детали сборочных узлов, нажмите Показать второстепенные детали сборочных узлов. Теперь детали сборочных узлов будут перечислены только в категории Сборочные узлы.

Дополнительные сведения см. в разделе диспетчер содержимого чертежа.

После внесения исправлений, которые позволяли использовать параметры CC, CC_CROSS, CC_DIAMETER_CROSS, CC_DIAMETER_LONG, CC_EXACT, CC_EXACT_CROSS, CC_EXACT_LONG и CC_LONG при фильтрации, оказалось невозможно задать их единицы измерения. Проведенные проверки подтвердили, что эти два требования противоречат друг другу и не могут действовать одновременно. Мы прислушались к отзывам клиентов и решили отменить предыдущее исправление. Теперь вышеупомянутые атрибуты больше не работают при фильтрации по умолчанию.

Работу этой функции можно настроить в файле contentattributes_global.lst. Теперь для параметра Тип единицы измерения этих атрибутов по умолчанию установлено значение Длина. Это позволяет настроить единицы измерения на чертежах, но фильтрация не работает. Если вы не укажете тип единицы измерения, фильтрация будет работать, но настройки единиц измерения — нет.

Вот пример строки файла contentattributes_global.lst в случае, когда в чертежах работают настройки единиц измерения:

CC_EXACT CHARACTER LEFT TRUE 20 0 Length mm

Теперь в метки арматуры можно добавлять пользовательские свойства. Для этого в настройках содержимого метки на вкладке Метка 1 или Метка 2 выберите Атрибут шаблона из списка Доступные элементы и введите имя пользовательского свойства, например CUSTOM.REBAR_NUMBER.

Дополнительные сведения об этом инструменте см. в разделе Создание врезок арматуры с помощью приложения «Врезки и простановка меток арматуры».

Инструмент Простановка меток для групп арматуры стал работать быстрее благодаря измененной процедуре обновления при открытии чертежей. Теперь инструмент обновляется только после изменения соответствующих объектов в модели. Раньше при открытии чертежей обновлялись все случаи использования этого инструмента.

• Теперь поддерживаются сборки гнутой арматуры и наборы армирования.

• Название вида арматурной сетки теперь берется из атрибута шаблона CATALOG_NAME.
• Для вращения изогнутых сеток добавлена новая опция Поворот изогнутой сетки. Возможные варианты — По умолчанию, 90, 180 и 270. Если выбран вариант По умолчанию, сетки будут всегда ориентированы так, чтобы изогнутые арматурные стержни находились на горизонтальной оси.
