Trimble Connect: Темы BCF заменяют задачи в Tekla Structures

В Tekla Structures 2024 темы BCF заменяют собой ранее использовавшиеся заметки «Задачи». Темы BCF — это заметки, добавляемые в связанный проект Trimble Connect.

BCF — это формат BIM Collaboration Format, который является открытым отраслевым стандартом buildingSMART International. Теперь, используя формат BIM Collaboration Format (BCF), можно обмениваться данными по вопросам проекта между различными BIM-приложениями, в частности Tekla Structures, Tekla PowerFab и Trimble Connect, а также с другими сторонними приложениями. Темы BCF хранятся и управляются в проекте Trimble Connect, что упрощает совместную работу по BIM-моделированию. Это позволяет, например, использовать темы BCF для взаимодействия в модели непосредственно с производителем, который использует Tekla PowerFab.

В Tekla Structures темы BCF доступны в отдельном окне на боковой панели.

Здесь можно, например, добавлять и редактировать темы, добавлять измерения, пометки или комментарии, а также назначать их пользователям или группам пользователей. Прежде чем добавлять темы BCF в Tekla Structures, необходимо связать модель с проектом Trimble Connect.

Темы BCF можно использовать с файлами .tekla, .ifc и .trb, созданными из модели Tekla Structures и загруженными в Trimble Connect.

Файл .tekla создается при загрузке текущей модели Tekla Structures в проект Trimble Connect. Желательно использовать файл .tekla.

Если вы используете Tekla Model Sharing с проектом Trimble Connect, модель автоматически загружается при записи изменений или создании новой базы.
Файл .ifc создается из модели Tekla Structures и загружается в проект Trimble Connect.
Файл .trb создается из модели Tekla Structures при экспорте в Tekla PowerFab и загружается в проект Trimble Connect.

Обратите внимание, что задачи по-прежнему доступны в Trimble Connect и могут использоваться в средстве 2D-просмотра Trimble Connect.

Создание и изменение тем BCF

Прежде чем добавлять темы BCF в Tekla Structures, убедитесь, что модель связана с проектом Trimble Connect.

Используйте темы для сообщения, назначения, отслеживания и разрешения проблем в рамках проекта. Вы можете увидеть все темы, созданные вами или назначенные вам, на боковой панели Tekla StructuresТемы BCF.

На вкладке Trimble Connect ленты нажмите Темы BCF.

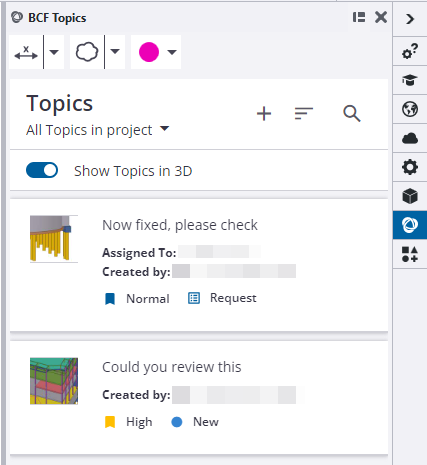

Раскроется боковая панель Темы BCF, где будут все темы BCF, добавленные в проект Trimble Connect.
Чтобы создать новую тему BCF, нажмите кнопку с плюсом .

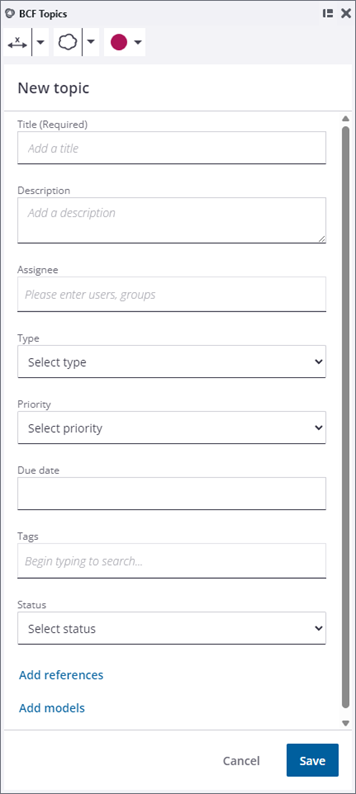

Откроется страница Новая тема.
Заполните поля.

Поле Заголовок обязательно для заполнения.
Назначьте тему пользователю или группе пользователей.

По умолчанию темы BCF публикуются для всех участников проекта, однако можно выбрать пользователя или группу пользователей и назначить им тему BCF с указанием срока, к которому она должна быть разрешена.
Используйте команду Добавить ссылки, чтобы добавлять документы или ссылки.

К одной теме можно добавить несколько документов или ссылок. Например, вы можете добавить PDF-файл.
1. Нажмите Добавить ссылки.
2. На странице Добавить ссылки выберите тип ссылки, которую нужно добавить.
  - : выберите нужный файл-ссылку из списка файлов проекта.
    Прикрепленные к проекту файлы всегда указывают на последнюю версию файла, хранящегося в проекте Trimble Connect.
  - : выберите нужный новый файл-ссылку для добавления.
  - : добавьте отображаемый текст для нужной ссылки и URL-адрес.
3. Нажмите Добавить ссылки.
4. Чтобы добавить или удалить файлы-ссылки:
  - Чтобы добавить дополнительные файлы-ссылки, нажмите для перехода на страницу Добавить ссылки.
  - Чтобы удалить файл-ссылку, нажмите рядом с файлом.
  После создания темы BCF работать со ссылками также можно на странице Ссылки.
Используйте команду Добавить модели, чтобы при необходимости добавлять файлы модели.

Чтобы разрешить процесс совместной работы с использованием тем BCF, необходимо загрузить модель в проект Trimble Connect. Желательно загрузить модель в виде файла .tekla. Если вы уже загрузили файл .tekla в связанный проект Trimble Connect, вам не нужно использовать команду Добавить модели.

Если вы используете файл .ifc или .trb вместо файла .tekla, используйте команду Добавить модели, чтобы выбрать файл с объектами, связанными с темой BCF, которую вы создаете в Tekla Structures.

Обратите внимание, что при использовании файла .ifc или .trb необходимо вручную связать каждую тему BCF с файлом .ifc или .trb при создании тем BCF в Tekla Structures. Темы BCF можно связывать с несколькими файлами .ifc или .trb одновременно.

В Trimble Connect связь осуществляется автоматически, поэтому команда Добавить модели недоступна в Trimble Connect. При создании тем BCF в Trimble Connect Trimble Connect знает, какие модели отображаются в виде, и сохраняет эту информацию в темах BCF. Такие темы BCF будут правильно работать в Tekla Structures.
1. Нажмите Добавить модели.
2. На странице Добавить модели выберите тип файла модели, который нужно добавить.
  - : выберите нужный файл модели из списка файлов проекта.
  - : выберите нужный новый файл модели для добавления.
3. Нажмите Добавить модели.
4. Чтобы добавить или удалить файлы модели:
  - Чтобы добавить дополнительные файлы модели, нажмите для открытия страницы Добавление моделей.
  - Чтобы удалить файл модели, нажмите рядом с файлом.
  После создания темы BCF работать с моделями также можно на странице Модели.
Нажмите Сохранить.

Вид автоматически добавляется в каждую новую тему.

Сохраненная тема BCF сразу же синхронизируется с Trimble Connect.

Затем вы, например, можете добавить комментарии и виды с графическими пометками и измерениями.

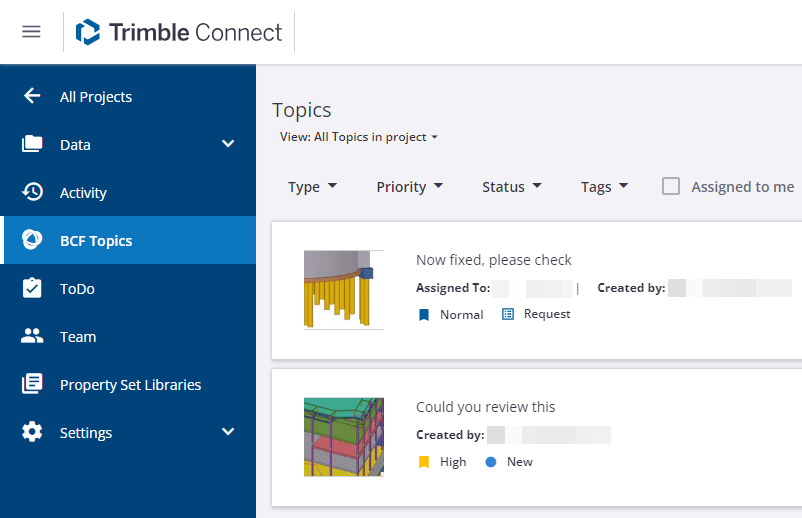

В Trimble Connect темы BCF отображаются на странице Темы BCF связанного проекта.

Если нужно дополнительно редактировать тему BCF Tekla Structures:


Задача	Что нужно сделать
Определить, какие темы отображаются на странице Темы на боковой панели Темы BCF	На боковой панели Темы BCF нажмите стрелку на пункте Темы и выберите параметр. По умолчанию используется параметр Активные темы.
Отсортировать темы	В верхней части боковой панели Темы BCF нажмите и выберите вариант сортировки. Порядок сортировки по умолчанию — по дате создания.
Отредактировать тему	Можно редактировать темы, которые вы создали или которые были вам назначены. На боковой панели Темы BCF выберите тему BCF, которую нужно отредактировать. Эта тема откроется на отдельной странице. Нажмите Изменить . Откорректируйте информацию в теме BCF. Чтобы сохранить изменения, нажмите кнопку Сохранить.
Назначить тему	Можно назначать темы, которые вы создали или которые были вам назначены. На боковой панели Темы BCF выберите тему BCF, которую нужно кому-либо назначить. Эта тема откроется на отдельной странице. Нажмите Изменить . В поле Кому назначено введите имена пользователей или групп пользователей. В поле Кому назначено может быть указано несколько пользователей или групп пользователей. Чтобы сохранить изменения, нажмите кнопку Сохранить.
Удаление темы	Удалять можно только созданные вами темы. Удаление тем из проекта нельзя отменить. Тема будет удалена у всех, кому она назначена. Удаляются также все данные. На боковой панели Темы BCF выберите тему BCF, которую нужно удалить. Нажмите Удалить . Нажмите Удалить.
