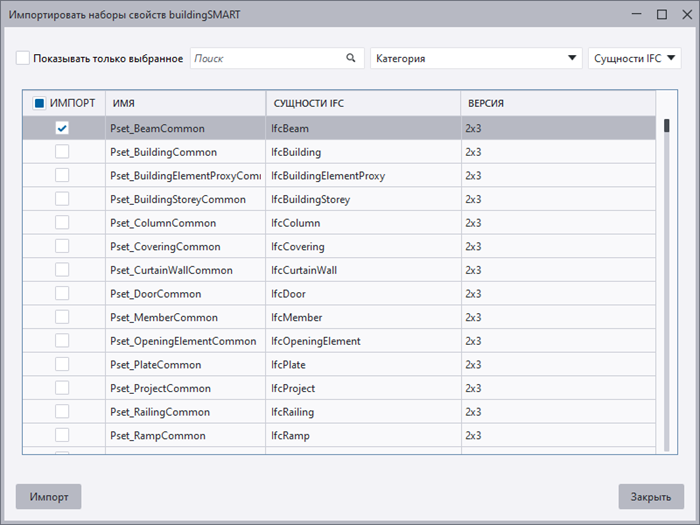

Файл конфигурации набора свойств включает в себя структуру наборов свойств и определения данных для свойств, входящих в наборы свойств.

При настройке наборов свойств для экспорта в IFC в формате XML требуются два файла:

• IfcPropertySetConfigurations.xsd — это файл схемы, описывающий структуру XML-файла и используемый для валидации XML-файла. Этот файл считывается при запуске программы. В вашей среде существует только один файл схемы. Не нужно трогать этот файл.

• XML-файл <configuration_file_name>.xml — это файл собственно конфигурации наборов свойств.

Измененные файлы конфигурации сохраняются в папке \AdditionalPSets в модели, а также считываются из папок системы, проекта и компании.

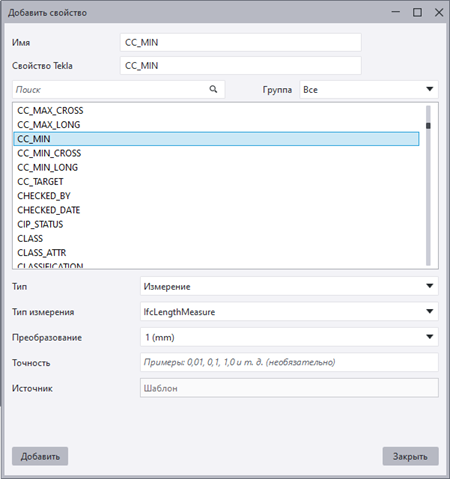

• XML-файл конфигурации набора свойств содержит следующие определения:
  • Имя атрибута шаблона или пользовательского атрибута. Атрибуты шаблонов считываются из файла contentattributes_global.lst, а пользовательские атрибуты — из базы данных среды.
  • Тип данных, такой как String, Integer, Float, Timestamp, Boolean, Logical или planeanglemeasure.
  • Тип единицы измерения, такой как длина, площадь, объем или масса.
  • Значение единицы для масштабирования безразмерных значений пользовательских атрибутов. Коэффициент преобразования добавляется для того, чтобы безразмерные значения можно было преобразовывать для соответствия глобальным единицам, используемым в файлах IFC. Эти коэффициенты необходимы для единиц площади и объема.
  • Возможность использования значений по умолчанию.
  • Возможность пропустить набор при экспорте, если атрибут шаблона или пользовательский атрибут не имеет значения.
• Ниже приведен пример содержимого XML-файла конфигурации набора свойств.

      <PropertySet referenceId="assemblies" isIgnored="false">
        <Name>Tekla Assembly</Name>
        <Description>Assembly Properties</Description>
        <Properties>
          <Property xsi:type="PropertySingleValueType" optional="true" isIgnored="false">
            <Name>Assembly/Cast unit Mark</Name>
            <PropertyValue xsi:type="StringValueType" stringType="IfcLabel">
              <GetValue xsi:type="TemplateVariableType">
                <TemplateName>ASSEMBLY_POS</TemplateName>
              </GetValue>
            </PropertyValue>
          </Property>
          <Property xsi:type="PropertySingleValueType" optional="true" isIgnored="false">
            <Name>Assembly/Cast unit position code</Name>
            <PropertyValue xsi:type="StringValueType" stringType="IfcLabel">
              <GetValue xsi:type="TemplateVariableType">
                <TemplateName>ASSEMBLY_POSITION_CODE</TemplateName>
              </GetValue>
            </PropertyValue>
          </Property>
          <Property xsi:type="PropertySingleValueType" optional="true" isIgnored="false">
            <Name>Assembly/Cast unit top elevation</Name>
            <PropertyValue xsi:type="StringValueType" stringType="IfcLabel">
              <GetValue xsi:type="TemplateVariableType">
                <TemplateName>ASSEMBLY_TOP_LEVEL</TemplateName>
              </GetValue>
            </PropertyValue>
          </Property>
          <Property xsi:type="PropertySingleValueType" optional="true" isIgnored="false">
            <Name>Assembly/Cast unit bottom elevation</Name>
            <PropertyValue xsi:type="StringValueType" stringType="IfcLabel">
              <GetValue xsi:type="TemplateVariableType">
                <TemplateName>ASSEMBLY_BOTTOM_LEVEL</TemplateName>
              </GetValue>
            </PropertyValue>
          </Property>

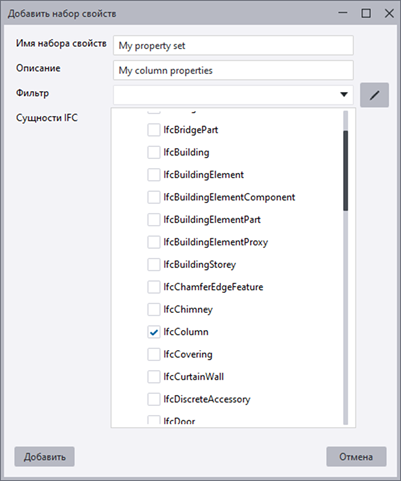

• Файл конфигурации также содержит правила привязки наборов свойств к объектам IFC:
  • Привязка к иерархии типов объектов IFC, включая поддержку не только элементов строительной конструкции, но также болтов, арматурных стержней и сборок.
  • У вас есть возможность использования ограничивающих правил, таких как Equal, NotEqual, LessThan, GreaterThan, LessThanOrEqual и GreaterThanOrEqual для чисел и Equal и NotEqual для текста.

    Для добавления этих ограничивающих правил необходимо изменить пользовательский файл конфигурации набора свойств с помощью подходящего текстового редактора.

  • Для любого набора свойств может существовать любое количество правил привязки, однако для каждого referenceId может быть только одно определение набора свойств.
  • К разным типам объектов IFC можно привязывать разные наборы свойств. Например, пластина может иметь иной набор средств, нежели балка.

  <PropertySetBind referenceId="assemblies">
        <Rules>
          <Include entityType="IfcElementAssembly" subtypes="true" />
        </Rules>
      </PropertySetBind>

• Если при экспорте для свойства не удается найти значение, набор свойств вообще не записывается в файл экспорта. Во избежание этого необходимо добавить в набор свойств для этого свойства атрибут optional=true.
