На чертежах и видах на чертеже можно скрыть выбранные объекты, например детали, метки, размеры или сетки. Если деталь скрыта, Tekla Structures скроет все связанные с ней объекты. Обратите внимание, что объекты, скрытые на видах на чертеже, не будут выводиться на печать.

1. Откройте чертеж.
2. Проверьте, что флажок фантомного контура установлен (Файл > Настройки > Фантомный контур).
3. Выберите цветовой режим Цветной, нажимая клавишу B.

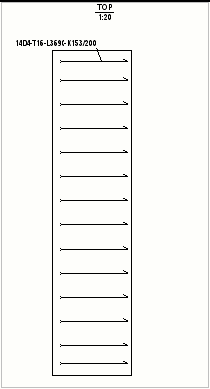

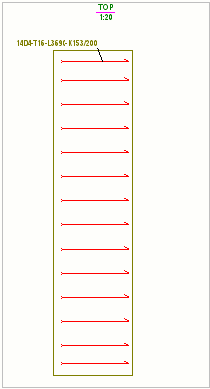

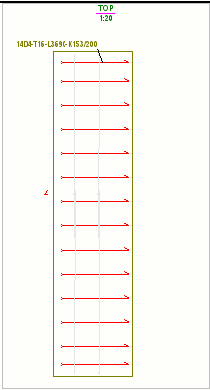

   На цветных чертежах скрытые объекты отображаются в виде фантомных контуров. На чертежах в оттенках серого и черно-белых чертежах скрытые объекты не отображаются, даже если флажок Фантомный контур установлен.

4. Выберите объекты, которые вы хотите скрыть, одним из следующих способов:

   • Активируйте соответствующий переключатель и выберите объекты с помощью рамки выбора, например. Например, чтобы выбрать детали, активируйте переключатель Выбрать детали на чертежах.

   • Откройте Диспетчер содержимого чертежа из боковой панели и нажмите кнопку Показать, чтобы заполнить список в диалоговом окне Диспетчер содержимого чертежа. Также можно выбрать области, один или несколько видов или один или несколько объектов строительной конструкции, чтобы сузить выбор. Для выбора деталей убедитесь, что активен выбор объектов строительной конструкции , а для выбора меток убедитесь, что активен выбор меток . Затем выберите требуемые объекты строительной конструкции из списка.

5. На вкладке Чертеж выберите Скрыть/показать и затем одну из следующих команд:

   • Скрыть на виде: Tekla Structures скрывает выбранный объект на виде, где находятся выбранные объекты.

   • Скрыть на чертеже: Tekla Structures скрывает выбранный объект на всех видах на чертеже.

   Щелкните правой кнопкой мыши и выберите команды в контекстном меню.

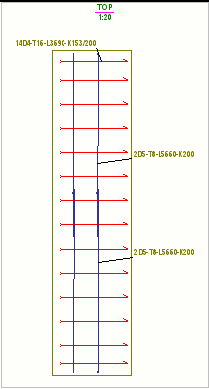

6. Когда вам понадобится снова отобразить выбранные объекты, на вкладке Чертеж выберите Скрыть/показать и затем Показать на виде или Показать на чертеже.

Можно указать, следует ли указывать скрытые детали в списках на чертежах, например в списке материалов.

1. Откройте чертеж, содержащий скрытые детали.
2. Дважды щелкните чертеж, чтобы открыть диалоговое окно свойств чертежа.
3. Нажмите кнопку Компоновка....
4. С помощью списка Выводить скрытые объекты в таблицах укажите, следует ли включать в списки скрытые детали. При выборе варианта Нет вся информация о скрытых деталях удаляется; также они исключаются из общей массы.
5. Нажмите кнопку Изменить.

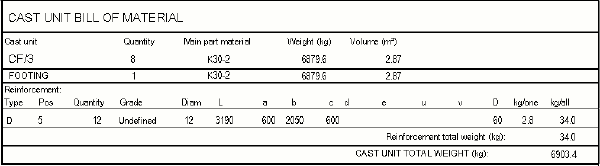

   В приведенном ниже примере скрытые арматурные стержни включены в список.

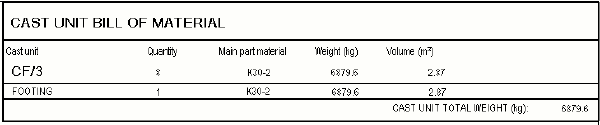

   В приведенном ниже примере скрытые арматурные стержни не включены в список.



Скрывать и отображать размеры эскизных объектов на чертежах, например линий или дуг, можно из поля Быстрый запуск или с помощью сочетания клавиш. По умолчанию размеры отображаются.
