В рамку на чертеже можно вставить ссылку на текстовый файл. Сначала необходимо создать файл .txt или .rtf, а затем добавить ссылку на него на чертеж Tekla Structures. Tekla Structures добавляет текст, используя базовые настройки форматирования, которые можно задать в самом файле, а также свойства текста на панели свойств.

1. Создайте текстовый файл.

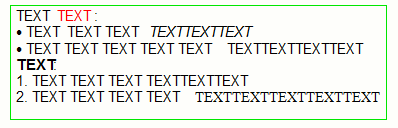

   В файл можно добавить базовое форматирование, например выделение полужирным, курсивом, подчеркивание, зачеркивание, надстрочный и подстрочный текст, отступы и табуляцию, а также задать определенный шрифт. Можно использовать нумерованные списки, маркированные списки с дефисами и круглыми маркерами, а также делать списки вложенными. Также поддерживаются простые таблицы.

   Tekla Structures сохранит настройки форматирования при вставке ссылки на текст.

   Обратите внимание, что гиперссылки и изображения в тексте не поддерживаются.

   Цвета Tekla Structures всегда отображаются корректно. Если в файле .rtf используется цвет, который не поддерживается в Tekla Structures, будет использоваться ближайший цвет Tekla Structures из набора цветов .

2. Откройте чертеж, на который нужно добавить текстовый файл.
3. На вкладке Аннотации выберите RTF.
   Также можно выбрать RTF из списка объектов панели свойств.
4. В диалоговом окне Имя файла найдите текстовый файл.
5. Задайте требуемые цвет, тип и высоту шрифта.
   Их можно задать только для файлов .txt. Можно использовать стандартный цвет или свой пользовательский цвет RGB.
6. Задайте требуемый масштаб.

   Масштаб можно задать только для файлов .rtf.

   Масштаб позволяет увеличить или уменьшить содержимое файла .rtf. Если задать масштаб равным 1, буквы будут того же размера, что и буквы в исходном файле .rtf.

7. Задайте Масштабирование:
   • Без масштабирования: Tekla Structures: размер объекта корректируется так, чтобы он уместился в рамку. При изменении размера рамки путем перетаскивания ручек текст переносится. Минимальная ширина рамки определяется самым длинным словом.
   • Вписать : Tekla Structures: объект вставляется в своем исходном размере. В этом случае при изменении размера рамки текста путем перетаскивания ручек текст не переносится, а шрифт автоматически масштабируется.
8. Задайте тип и цвет линии рамки.
   Можно использовать стандартный цвет или свой пользовательский цвет RGB.
9. Укажите положение верхнего левого угла рамки текста.

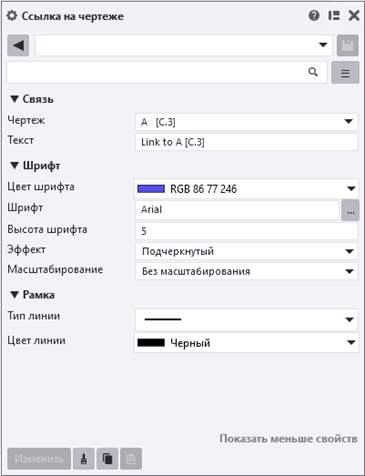

Можно вставить в чертеж ссылку на другой чертеж в рамке. Tekla Structures добавляет ссылку на чертеж, используя настройки свойств ссылки на чертеже.

1. Откройте чертеж, на который нужно добавить ссылку.
2. На вкладке Чертеж выберите Связь > На другой чертеж.
   Также можно выбрать Ссылка на чертеже из списка объектов панели свойств.



3. В списке Чертеж выберите чертеж, ссылку на который нужно создать.

   Чертежи в списке — это чертежи из текущей модели.

4. Если в качестве ссылки вместо имени чертежа необходимо отобразить текст, введите его в поле Текст.
5. Измените цвет, тип, высоту и эффект шрифта.
   Можно использовать стандартный цвет или свой пользовательский цвет RGB.
6. Укажите, следует ли масштабировать ссылку. При выборе варианта Без масштабирования, Tekla Structures вставляет ссылку в ее исходном размере.

   При выборе варианта Вписать Tekla Structures регулирует размер объекта так, чтобы он вписался в рамку.

7. Измените тип и цвет линии рамки.
   Можно использовать стандартный цвет или свой пользовательский цвет RGB.
8. Укажите две точки, чтобы задать рамку и добавить ссылку.

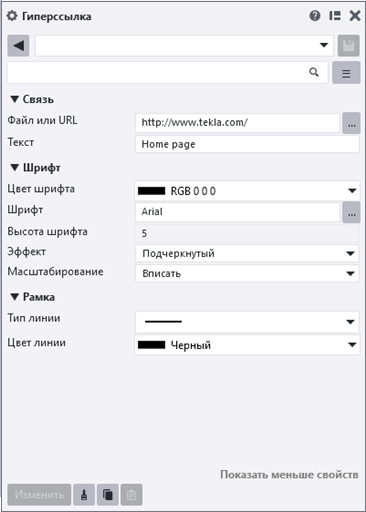

На чертеж можно добавить гиперссылку на интернет-адрес (URL-адрес) или файлы в рамке, используя текущие свойства гиперссылки.

1. Откройте чертеж, на который нужно добавить гиперссылку.
2. На вкладке Чертеж выберите Связь > Гиперссылка.
   Также можно выбрать Гиперссылка из списка объектов панели свойств.



3. В поле Файл или URL укажите адрес в Интернете или путь к файлу HTML.

   Чтобы найти файл HTML, нажмите Обзор....

4. Если нужно, чтобы в качестве гиперссылки вместо адреса или пути отображался текст, введите его в поле Текст.
5. Измените шрифт, цвет, высоту и эффект шрифта.
   Можно использовать стандартный цвет или свой пользовательский цвет RGB.
6. Измените тип и цвет линии рамки.
   Можно использовать стандартный цвет или свой пользовательский цвет RGB.
7. Укажите, следует ли масштабировать ссылку.

   Если выбран вариант Без масштабирования, при вставке ссылки нужно указать только верхний левый угол рамки. Tekla Structures вставляет ссылку в ее исходном размере. Если выбран вариант Вписать, нужно задать две точки для рамки. Tekla Structures регулирует размер ссылки так, чтобы она вписалась в рамку.

8. Укажите на чертеже одну или две точки, в зависимости от выбора типа параметра Масштабирование.

На чертеж можно вставить файл DWG или DXF как ссылку в рамке на чертеже. Tekla Structures добавляет ссылку на файл DWG или DXF, используя свойства DWG/DXF. При внесении изменений в исходный файл Tekla Structures также изменяет все связанные экземпляры файлов DWG/DXF на чертежах.

1. Откройте чертеж, в который требуется вставить ссылку на файл DWG/DXF.
2. На вкладке Чертеж выберите DWG/DXF.
   Также можно выбрать DWG/DXF из списка объектов панели свойств чертежа.
3. В поле Имя файла укажите путь к требуемому файлу DWG или DXF.
4. Задайте параметры масштабирования:
   • Масштабирование:

     • X: при использовании этого типа масштабирования для вставки файла необходимо указать верхний левый угол рамки. Масштаб чертежа можно задать только по оси X.

     • XY: при использовании этого типа масштабирования для вставки файла необходимо указать верхний левый угол рамки. Масштаб чертежа можно задать как по оси X, так и по оси Y.

     • Вписать: чтобы создать рамку и задать ее размер при использовании этого типа масштабирования, необходимо указать верхний левый и нижний правый углы рамки. Tekla Structures масштабирует файл так, чтобы он поместился в рамку.

     • Наилучшее размещение: чтобы создать рамку и задать ее размер при использовании этого типа масштабирования, необходимо указать верхний левый и нижний правый углы рамки. Tekla Structures масштабирует файл так, чтобы он поместился в рамку, с сохранением исходного соотношения сторон.

   • Масштаб в направлении X:

     • Файл масштабируется по оси X. Чтобы задать масштаб, введите коэффициент, например 1,0 для 100%, 1,5 для 150% и т. д. Тип параметра Масштабирование должен быть X или XY.

   • Масштаб в направлении Y:

     • Файл масштабируется по оси Y. Чтобы задать масштаб, введите коэффициент, например 1,0 для 100%, 1,5 для 150% и т. д. Тип параметра Масштабирование должен быть XY.

5. Выберите тип и цвет линий рамки.
   Можно использовать стандартный цвет или свой пользовательский цвет RGB.
6. Укажите на чертеже одну или две точки, чтобы разместить рамку, в которую будет добавлен файл.

На чертеж можно вставить изображение как ссылку в рамке. Tekla Structures добавляет изображение как ссылку, используя настройки, определенные в свойствах изображения. При внесении изменений в исходный файл Tekla Structures также изменяет все его связанные экземпляры на чертежах.

1. Откройте чертеж, на который вы хотите вставить ссылку на изображение.
2. На вкладке Чертеж выберите Изображение .
   Также можно выбрать Изображение из списка объектов панели свойств.
3. В поле Имя файла перейдите к требуемому файлу изображения.
4. Задайте параметры масштабирования:

   • Масштабирование:

     • Без масштабирования
     • X: при использовании этого типа масштабирования для вставки изображения необходимо указать верхний левый угол рамки. Масштаб чертежа можно задать только по оси X.
     • XY: при использовании этого типа масштабирования для вставки изображения необходимо указать верхний левый угол рамки. Масштаб можно задать как по оси X, так и по оси Y.
     • Вписать: чтобы создать рамку и задать ее размер при использовании этого типа масштабирования, необходимо указать верхний левый и нижний правый углы рамки. Tekla Structures масштабирует изображение так, чтобы оно поместилось в рамку.
     • Наилучшее размещение: чтобы создать рамку и задать ее размер при использовании этого типа масштабирования, необходимо указать верхний левый и нижний правый углы рамки. Tekla Structures масштабирует изображение так, чтобы оно поместилось в рамку, с сохранением исходного соотношения сторон.

   • Масштаб в направлении X

     Файл масштабируется по оси X. Для указания масштаба введите коэффициент, например 1.0 для 100%, 1.5 для 150% и т. д. Тип масштабирования должен быть X или XY.

   • Масштаб в направлении Y

     Файл масштабируется по оси Y. Для указания масштаба введите коэффициент, например 1.0 для 100%, 1.5 для 150% и т. д. Тип масштабирования должен быть XY.

5. Выберите тип и цвет линии рамки для ссылки.
   Можно использовать стандартный цвет или свой пользовательский цвет RGB.
6. Укажите на чертеже точки для размещения рамки изображения.

   Tekla Structures добавляет ссылку на файл изображения внутри рамки с изменяемыми размерами на чертеже.
