Настройка контекстной панели инструментов

С помощью контекстной панели инструментов можно быстро просмотреть и изменить некоторые базовые свойства модели или объекта, вида, сетки чертежа и т. п. Контекстную панель инструментов можно настроить, выбрав, какие элементы должны на ней отображаться. Также можно отрегулировать ширину элементов, добавить значки и дополнительные заголовки для элементов.

Если щелкнуть объект в модели или на чертеже, рядом с указателем мыши появляется символ контекстной панели инструментов . Щелкните этот символ, чтобы открыть контекстную панель инструментов.

Настройка контекстной панели инструментов

На контекстной панели инструментов щелкните .
В списке контекстных панелей инструментов выберите панель инструментов, которую вы хотите настроить.

В списке контекстных панели инструментов отображаются только панели инструментов, доступные в текущем режиме, то есть в режиме моделирования или в режиме работы с чертежом.

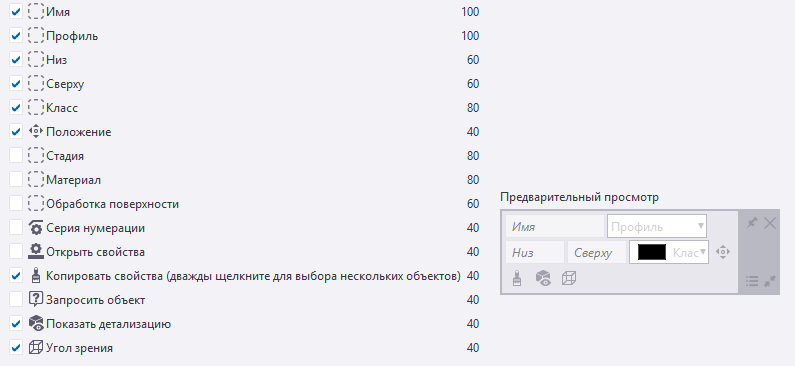

Устанавливая и снимая флажки, укажите, какие элементы панели инструментов должны отображаться, а какие следует скрыть.

В области Предварительный просмотр можно видеть, как будет выглядеть панель инструментов. Например:
Чтобы изменить элементы панели инструментов:
1. Щелкните элемент панели инструментов.

  Если элемент можно изменять, появится следующее поле:
2. С помощью ползунка откорректируйте ширину элемента панели инструментов.
3. Чтобы добавить дополнительный заголовок, щелкните в текстовом поле и введите заголовок.
4. Чтобы добавить значок, нажмите и выберите нужный значок из списка.
5. Чтобы удалить значок или заголовок, щелкните .
Чтобы добавить макросы и пользовательские атрибуты:
1. Выберите в списке требуемый макрос или пользовательский атрибут.
2. Нажмите кнопку Добавить.

  Tekla Structures добавляет макрос или пользовательский атрибут в список элементов панели инструментов и на изображение в области Предварительный просмотр. Например:
3. Чтобы скрыть макрос или пользовательский атрибут, снимите соответствующий флажок в списке элементов панели инструментов.
Нажмите кнопку ОК, чтобы сохранить изменения.

Создание пользовательских профилей для контекстных панелей инструментов

Можно создать несколько профилей для контекстных панелей инструментов. Каждый профиль будет содержать те же контекстные панели инструментов, но с разными настройками.

На контекстной панели инструментов щелкните .
В поле Задать профили введите имя для профиля.
Нажмите , чтобы сохранить новый профиль.
Настройте выбранную контекстную панель инструментов.

Например, удалите из контекстной панели инструментов какие-либо элементы.
Нажмите кнопку ОК, чтобы сохранить изменения.

Пользовательский профиль с заданными настройками становится активным.
Чтобы сменить профиль на другой:
1. В списке Задать профили выберите из списка другой профиль.
2. Измените значения параметров.
3. Нажмите кнопку ОК.

  Теперь активен этот пользовательский профиль.

При перезапуске Tekla Structures по умолчанию загружается последний использовавшийся профиль.

Резервное копирование и передача другим пользователям контекстных панелей инструментов

Рекомендуется сохранять резервные копии контекстных панелей инструментов с индивидуальной настройкой. Резервный файл можно использовать для копирования настроек на другой компьютер или для их передачи коллегам.

Сохраните контекстную панель инструментов в пользовательском профиле с именем, которое вы легко сможете узнать.
(Например, MyContextualToolbar.)
Перейдите к папке ..\Users\<user>\AppData\Local\Trimble\Tekla Structures\<version>\ContextualToolbar\Profiles.
Сделайте копию своей настроенной контекстной панели инструментов и сохраните ее в соответствующей папке на другом компьютере.
Чтобы открыть настроенную контекстную панель инструментов на другом компьютере:
1. На контекстной панели инструментов щелкните .
2. В списке Задать профили выберите из списка необходимый профиль.

  (Например, MyContextualToolbar, если на шаге 1 вы использовали это имя.)
3. Нажмите кнопку ОК.

  Ваши настройки теперь активны.

Прим.:

Кроме того, вы можете поместить всю папку ContextualToolbar в свою папку компании или в системную папку. Обратите внимание, что местоположение папки компании должно быть задано в файле teklastructures.ini.
