1. Установите расширенный параметр XS_COMPONENT_CATALOG_ALLOW_SYSTEM_EDIT в значение TRUE, чтобы иметь возможность редактировать файлы определений каталога.

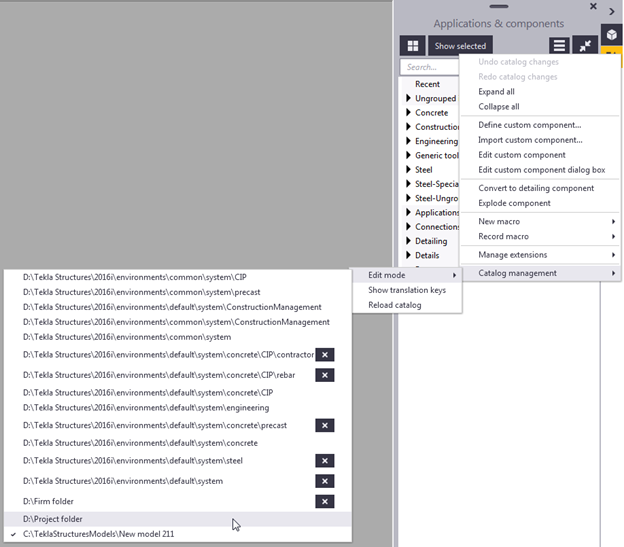

2. В каталоге Приложения и компоненты выберите Доступ к расширенным функциям > Управление каталогом > Режим редактирования, а затем выберите файл определений каталога, который нужно отредактировать.

   В списке файлов отображаются все папки сред, папки проекта и компании, если они заданы, а также папка модели. Задать пути к папкам с файлами определений каталога можно с помощью расширенного параметра XS_SYSTEM.

   Если расширенный параметр XS_COMPONENT_CATALOG_ALLOW_SYSTEM_EDIT не установлен в значение TRUE, рядом с файлами в папках XS_SYSTEM присутствует маленький значок предупреждения. На рисунке показаны значки предупреждения рядом с файлами, отображаемыми серым цветом.



   Файлы, отображаемые серым цветом, не существуют, однако эти файлы можно создать, выбирая их и нажимая кнопку Да в запросе Режим редактирования.



   Существующие файлы можно удалять, нажимая кнопку рядом с файлом.



3. Выберите файл, который вы хотите отредактировать.

   Флажок перед именем папки показывает, какой файл в данный момент редактируется.



4. Создайте новые группы и подгруппы, чтобы упорядочить содержимое каталога: щелкните в каталоге правой кнопкой мыши и выберите Новая группа....
5. Переместите содержимое из группы Несгруппированные элементы в новые группы или в другие ранее созданные пользовательские группы.

   Чтобы переместить элемент в другую группу, щелкните его правой кнопкой мыши, выберите Добавить в группу, а затем выберите целевую группу.



   Важно, чтобы группа Несгруппированные элементы постоянно была пустой, потому что все загружаемые из Tekla Warehouse элементы помещаются в эту группу. При помещении элемента в предопределенную группу он автоматически удаляется из несгруппированных элементов.

Чтобы структура каталога Приложения и компоненты оставалась четкой и упорядоченной, следите за тем, чтобы группы были актуальными, и удаляйте ненужные элементы из файлов определений каталога.

1. Нажмите в нижнем правом углу каталога Приложения и компоненты, чтобы открыть журнал сообщений.



   Если элемент, определенный в файле определений каталога, удаляется из Tekla Structures, удаленный элемент будет присутствовать в журнале сообщений об ошибках каталога Приложения и компоненты.

2. Если журнал содержит ссылки на отсутствующие элементы, отредактируйте соответствующий файл ComponentCatalog.xml, чтобы удалить ссылки вручную.

   Рекомендуем сделать резервную копию файла, прежде чем приступать к редактированию.



3. Тщательно протестируйте каталог Приложения и компоненты, чтобы убедиться, что из-за этих изменений не появилось никаких других ошибок, и что структура групп не нарушилась.

   Проверьте как минимум группы Несгруппированные элементы и Старый каталог.

4. Если в этой группе есть новые элементы, переместите их из группы Несгруппированные элементы в соответствующие предопределенные группы и при необходимости скройте их из тех или иных ролей.
5. Добавьте к элементам соответствующие эскизы, если необходимо.

Обычно в проекте используется только несколько соединений и компонентов. Чтобы гарантировать, что все участники проекта будут использовать одни и те же компоненты, а также чтобы они могли быстро их находить, рекомендуем создать собственную папку компонентов.

1. Нажмите кнопку Приложения и компоненты на боковой панели, чтобы открыть каталог Приложения и компоненты.
2. Чтобы создать новую группу для проекта, щелкните в каталоге правой кнопкой мыши и выберите Новая группа.
3. Добавьте компоненты в группу.
   1. Выберите компоненты в каталоге, щелкните правой кнопкой мыши и выберите Добавить в группу.
   2. Выберите группу, в которую нужно добавить компоненты.

      Также можно перетащить выбранные компоненты в другую группу.

4. Чтобы скрыть ненужные группы, выберите группу, щелкните правой кнопкой мыши и нажмите Скрыть/Показать.

Если компонент или группа в каталоге Приложения и компоненты работают не так, как ожидалось, можно сформировать файл дампа для устранения неполадок, в котором отображаются данные для построения компонента или группы.

1. В каталоге Приложения и компоненты выберите Доступ к расширенным функциям > Управление каталогом > Показывать команду дампа для компонента/группы.
2. В каталоге выберите компонент или группу, щелкните правой кнопкой мыши и выберите Дамп данных для устранения неполадок.
3. В открывшемся диалоговом окне выберите путь к целевому файлу и введите имя файла, а затем нажмите кнопку Сохранить, чтобы сохранить файл.

   По умолчанию файл сохраняется в папке \local\temp модели.
