Новый тип объекта армирования — арматурная сборка

В Tekla Structures 2022 появилась арматурная сборка — тип объекта армирования, сочетающий в себе любые типы объектов армирования. В арматурные сборки также можно включать сборки и таким образом добавлять муфты, концевые анкеры и другие детали в качестве сборочных узлов. Арматурные сборки удобно использовать, например, при моделировании готовых арматурных каркасов или пользовательских сеток.

Чтобы создать арматурную сборку, выполните приведенные ниже действия.

Создайте объекты армирования (и возможные детали, такие как муфты и концевые анкеры), которые следует включить в арматурную сборку.

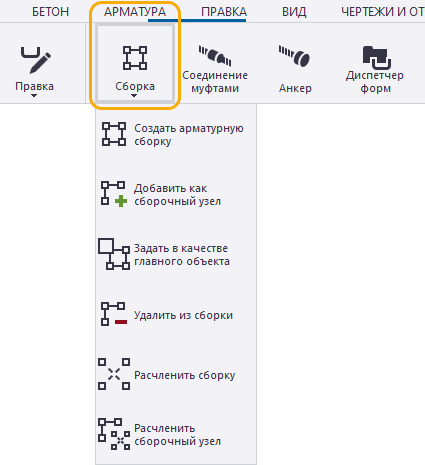

На вкладке Арматура нажмите Сборка > Создать арматурную сборку.
Выберите объекты для включения в новую сборку арматуры.

Вы можете выбирать арматурные стержни, группы стержней, арматурные сетки, арматурные пряди и сборки. Детали можно добавлять только в качестве сборочных узлов.
Щелкните средней кнопкой мыши, чтобы завершить выбор объектов и создать сборку арматуры.

Объект армирования с самой большой массой становится главным объектом в арматурной сборке. Затем главный объект задает систему координат арматурной сборки, например для чертежей и отчетов.

Обратите внимание, что при выборе компонентов и необходимости включить их в сборку арматуры следует сначала развернуть компоненты. Tekla Structures предупреждает об этом и разворачивает компоненты при нажатии кнопки Да в диалоговом окне предупреждения.

Чтобы изменить конструкцию арматурной сборки или удалить объекты из нее, используйте другие новые команды в разделе Сборка на вкладке Арматура.

Также можно использовать соответствующие команды в контекстном меню, вызываемом щелчком правой кнопки мыши.

Чтобы добавить дополнительные объекты на уровень иерархии других объектов в существующей арматурной сборке, используйте команду Сборка > Добавить в сборку в контекстном меню.

При необходимости можно также откорректировать систему координат выбранной арматурной сборки с помощью режима «Прямое изменение». Нажмите кнопку Задание или удаление системы координат на контекстной панели инструментов, а затем перетащите эти ручки:

При работе с арматурными сборками используйте те же переключатели выбора и методы перемещения в иерархии сборок, что и при работе с другими многоуровневыми сборками.

Также можно нумеровать арматурные сборки и добавлять их в единицы бетонирования точно так же, как другие сборки.

Арматурные сборки в отчетах и фильтрах

Теперь есть новый тип содержимого, REBAR_ASSEMBLY, с множеством атрибутов шаблонов, доступных для строк в редакторе шаблонов. Их можно использовать при составлении отчетов и фильтрации арматурных сборок.
Появились два новых атрибута шаблонов: ADDED_TO_REBAR_ASSEMBLY и REBAR_ASSEMBLY_TYPE.
Новый шаблон отчета, TS_Report_Inquire_Rebar_Assembly.rpt, используется командой Запросить объект для арматурных сборок.
Например, в фильтре можно использовать префикс MAINPART. перед именем атрибута, чтобы получить доступ к свойствам главного объекта армирования на уровне арматурной сборки.

Арматурные сборки на чертежах

Теперь можно создавать чертежи арматурных сборок, определять повидовые настройки арматурных сборок на вкладке Арматурная сборка в свойствах вида чертежа, а также добавлять позицию сборки в метках армирования и ассоциативных примечаниях.

Эта новая функция упрощает создание чертежей арматурных каркасов для монолитных конструкций, а также чертежей сварных сеток, например для сборных конструкций.

Вы можете создавать чертежи арматурных сборок с помощью новой команды Создать рабочий чертеж, доступной на ленте, в контекстном меню и на контекстной панели инструментов. Сначала создайте арматурную сборку в модели с помощью новой команды Создать арматурную сборку. Затем выберите арматурную сборку в модели и создайте чертеж.

Дополнительные сведения о новом способе создания рабочих чертежей см. в разделе Рабочие чертежи — более эффективное создание чертежей отдельных деталей, сборок и ЖБ элементов.

Регулировка видимости и представления арматурной сборки

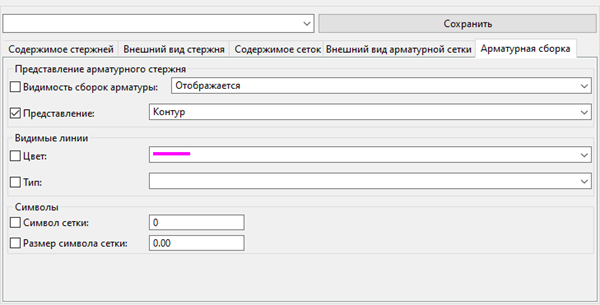

Новая вкладка Арматурная сборка добавлена в свойствах армирования на уровне вида чертежа для чертежей общего вида, арматурных сборок в ЖБ элементах и сборок.
- Задайте Видимость сборок арматуры. Выберите Отображается или Не отображать.
- Задайте арматурную сборку Представление.

  Контур: Арматурная сборка и ее сборочные узлы отображаются как рамки контура.

  Как отдельные объекты арматурных стержней: Отображаются все арматурные объекты в сборке и сборочных узлах арматуры.

  Сборочные узлы как контур, наивысший уровень как отдельные объекты арматурных стержней: Все сборочные узлы отображаются в виде рамок контура, а наибольший уровень арматурной сборки — как отдельные объекты арматурных стержней.
- Задайте цвет и тип линии арматурной сборки.
- По аналогии с арматурными сетками можно выбрать отображение символа для арматурной сборки. Параметры символа те же, что и в сетках. Символ сетки отображается на середине диагональной линии.

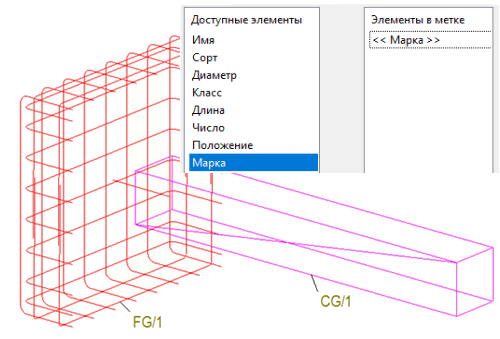

Добавление позиции сборки в метки армирования

Элемент Марка доступен в свойствах метки армирования и в свойствах ассоциативного примечания. Он указывает номер позиции связанной арматурной сборки.

Фильтрация содержимого вида с помощью атрибутов шаблона сборки

Для фильтрации содержимого вида чертежа можно использовать атрибуты шаблона сборки ASSEMBLY.HIERARCHY_LEVEL и ASSEMBLY.ASSEMBLY_POS. Чтобы создать фильтры, в свойствах вида чертежа выберите Фильтр в дереве параметров. Примеры:

Чтобы отобразить требуемый уровень сборки, выберите Шаблон в качестве Категория, введите ASSEMBLY.HIERARCHY_LEVEL в качестве Свойство, выберите Равные и задайте значение требуемого уровня сборки.
Чтобы отобразить несколько уровней, используйте атрибут ASSEMBLY.HIERARCHY_LEVEL, выберите Больше или равно и введите номер самого нижнего уровня, который будет отображаться в качестве значения.
Чтобы отобразить или скрыть арматурные сборки, используйте ASSEMBLY.ASSEMBLY_POS, выберите Равные или Не равно и введите номер позиции сборки.

В следующем примере фильтра отображаются сборки уровня иерархии 3 с номером позиции AA/1.

Обратите внимание, что можно также создать фильтр вида чертежа, выбрав Сборка в качестве Категория и Номер позиции в качестве Свойство, а затем задать номер позиции сборки. При использовании этого фильтра вид отображает сборку AA/1 (включая ее сборочные узлы).
