Балочная ферма (88)
Компонент Балочная ферма (88) создает балочные фермы в сборной бетонной детали, например в тонкостенном перекрытии или многослойной стеновой панели. Балочные фермы замоноличиваются в бетонную деталь и выступают в качестве частичного армирования и в качестве соединителя между сборным и монолитным бетоном.
Создаваемые объекты
Балочные фермы состоят из следующих деталей:
-
двух нижних арматурных стержней;
-
одного или двух верхних арматурных стержней;
-
двух соединительных арматурных стержней.
Вместо арматурных стержней для создания балочных ферм можно использовать профили и пластины.
Применение
| Пример | Описание |
|---|---|
|
|
Балочные фермы, созданные в сборном бетонном перекрытии. |
|
|
Балочные фермы, созданные в сборной многослойной бетонной панели. |
|
|
Балочные фермы, созданные в плитном перекрытии с проемом. |
|
|
Балочные фермы, созданные в пустотной стене. |
|
|
Профиль в качестве балочной фермы. |
Порядок выбора
-
Выберите бетонную деталь.
Балочные формы создаются автоматически.
Обозначение деталей
|
Деталь |
|
|---|---|
|
1 |
Верхний арматурный стержень |
|
2 |
Соединительный арматурный стержень |
|
3 |
Нижний арматурный стержень |
Вкладка «Рисунок»
Для управления созданием, формой и размерами арматурных стержней служит вкладка Рисунок.
Размеры и форма арматурных стержней
|
Описание |
|
|---|---|
|
1 |
Расстояние между концом верхнего арматурного стержня и торцом детали. |
|
2 |
Расстояние между концом соединительного арматурного стержня и торцом детали. |
|
3 |
Расстояние между концом нижнего арматурного стержня и торцом детали. |
|
4 |
Радиус соединительного арматурного стержня. |
|
5 |
Расстояние между сгибами. |

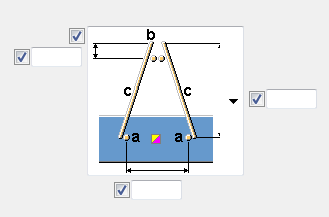

Задайте расстояние между нижними арматурными стержнями, а также расстояние между верхними и нижними арматурными стержнями.
При добавлении двух арматурных стержней сверху вы можете задать расстояние до этих арматурных стержней от верха соединительных арматурных стержней.
| Примеры |
|---|
|
|
|
|
|
|
|
|
Создание балочной фермы
|
Параметр |
Описание |
|---|---|
|
Создать |
Выберите тип нижних, верхних и соединительных арматурных стержней (стержень a, b, c):
|
|
Профиль |
Выбор профиля становится возможным при выборе следующего варианта балочной фермы:
Задайте префикс и начальный номер для номера позиции детали, а также материал, имя, комментарий и класс. |
|
Пластина |
Создание пластины становится возможным при выборе следующего варианта балочной фермы:
Задайте префикс и начальный номер для номера позиции детали, а также материал, имя, комментарий и класс. |
| Добавить как |
Выберите способ соединения балочных ферм с ЖБ элементом: Сборочный узел, Сваркой, Нет |
Свойства арматурного стержня
Задайте свойства арматурного стержня для верхних, нижних и соединительных арматурных стержней.
|
Параметр |
Описание |
|---|---|
|
Размер |
Размер арматурного стержня. |
|
Сорт/материал |
Сорт арматурного стержня. |
|
Имя Префикс Начальный номер Комментарий Класс |
Имя, префикс и начальный номер для номера позиции детали, а также комментарий и класс для арматурного стержня. |
Создать как арматурную сборку
Созданное армирование можно добавить в ЖБ элементы как арматурную сборку с предустановленным типом сборки, именем, префиксом и начальным номером.
| Формат | Описание |
|---|---|
|
Создать как арматурную сборку |
Выберите Да, чтобы создать все армирования как одну арматурную сборку и включить ее в ЖБ элемент входной детали. |
| Добавить в существующую арматурную сборку |
|
|
Тип арматурной сборки |
Выберите тип арматурной сборки. Если не выбрать тип, используется значение арматурной сборки по умолчанию. |
|
Имя, Профиль, Начальный номер |
Задайте имя, профиль и начальный номер. Если они не заданы, используются значения арматурной сборки по умолчанию. |
Вкладка «Детали»
Для управления размещением и количеством балочных ферм служит вкладка Детали.
Ориентация рабочей плоскости
|
Параметр |
Описание |
|---|---|
|
Положение рабочей плоскости |
С помощью этого параметра можно указать, с какой стороны от входной детали создаются балочные фермы. При выборе варианта Модель они создаются в соответствии с текущей рабочей плоскостью в модели.
|
|
Для задания ориентации фермы на рабочей плоскости служат параметры Положение на плоскости, Поворот и Положение по глубине. |
Положение балочной фермы по оси Z
Выберите положение балочных ферм по оси Z.
|
Примеры |
|
|---|---|
|
|
|
|
|
|
|
|
|
Геометрия
|
Параметр |
Описание |
|---|---|
| Множитель длины |
Задайте точность округления длины фермы. Значение по умолчанию — 1.0. При использовании значения по умолчанию в длине фермы нет десятичных знаков. |
|
Геометрия |
Выберите геометрию соединительных арматурных стержней. Примеры:
|
Положение балочной фермы по оси Y
Выберите положение балочных ферм по оси Y.
|
Примеры |
|---|
|
|
|
|
Дополнительные балочные фермы
Укажите, создаются ли дополнительные группы балочных ферм.
|
Примеры |
|---|
|
Например, если вы выбрали этот вариант:
|
|
Параметр Доп. группы ферм установлен в значение Нет: дополнительные группы ферм между двумя существующими балочными фермами не создаются.
|
|
Параметр Доп. группы ферм установлен в значение По числу: создаются дополнительные группы ферм в соответствии с введенным числом. Группы располагаются так, что между ними остаются равные расстояния.
|
|
Параметр Доп. группы ферм установлен в значение По расстоянию: число дополнительных групп ферм определяется по введенному расстоянию. Группы ферм располагаются так, что между ними остаются равные расстояния.
|
Группа ферм
Укажите, создаются ли дополнительные балочные фермы из существующих ферм.
Число — это число балочных ферм в группе ферм.
Список расстояний — это расстояние между балочными фермами в группе ферм.
e = — положение балочных ферм относительно опорной линии.
|
Параметр |
Описание |
|---|---|
|
|
|
|
Примеры |
|
|---|---|
|
Существующие фермы |
|
|
Дополнительные фермы |
|
Вкладка «Геометрия»
Для управления тем, как на создание ферм влияют проемы и длина детали, служит вкладка Геометрия.
|
Параметр |
Описание |
|---|---|
|
Всегда создавать фермы |
Укажите, всегда ли создаются фермы. При выборе варианта Да фермы создаются, даже когда ферма полностью находится за пределами бетонной детали. |
|
Проемы |
Укажите, создаются ли фермы в проемах. |
|
Длина |
Укажите, как фермы адаптируются к форме детали. |
|
Минимальная длина |
Задайте минимальную длину фермы. |
|
Максимальная длина |
Задайте максимальную длину фермы. При достижении максимальной длины ферма разбивается. |
|
Примеры минимальной длины |
|---|
|
Минимальная длина не задана:
|
|
Минимальная длина задана (ферма не создается):
|
Вкладка «Двухслойная стена»
Для управления тем, как на фермы влияет второй бетонный элемент, в компоненте Балочная ферма (88) служит вкладка Двухслойная стена.
Поиск второго бетонного элемента
Укажите, влияет ли второй бетонный элемент на создание балочных ферм. Введите класс второй стены в поле Класс.
Выберите первую стену; если вторая стена соответствует указанному классу, ферма создается. Можно также ввести несколько классов. Этот способ создания можно использовать в сочетании с параметрами, заданными для проемов на вкладке Геометрия.
В примере ниже показана пустотная стена, где внутренняя и наружная оболочки имеют разную геометрию.
|
Примеры |
|---|
|
Пустотная стена, где внутренняя и наружная оболочки имеют разную геометрию. Поиск второго бетонного элемента = Нет
|
|
Пустотная стена, где внутренняя и наружная оболочки имеют разную геометрию. Поиск второго бетонного элемента = Да
|
Вкладка «Пользовательский атрибут»
Можно задать пользовательские атрибуты.
