Создание групп в Диспетчере разбивок

В диалоговом окне Диспетчер разбивок можно создавать группы для систематизации точек разбивки и линий разбивки.

Базовые точки в Диспетчере разбивок

В диалоговом окне Диспетчер разбивок при задании местоположения точек разбивки можно использовать базовые точки. Можно использовать базовые точки, имеющиеся в модели, а также определить новые базовые точки (Файл > Свойства проекта > Базовые точки). Диспетчер разбивок использует координаты Местоположение в модели, определенные для базовых точек, а также координаты точек Восточная координата, Северная координата и Отметка высоты.

После добавления, изменения или удаления базовых точек в меню Файл > Свойства проекта > Базовые точки закройте и снова откройте или обновите диалоговое окно Диспетчер разбивок, чтобы данные базовых точек в Диспетчер разбивок были актуальными.

  • Добавленные базовые точки отображаются в списке Локальная система координат группы для групп в диалоговом окне Диспетчер разбивок.
  • Если удалить базовую точку, связанную с группой в диалоговом окне Диспетчер разбивок, Tekla Structures, создает эту базовую точку заново, чтобы ее по-прежнему можно было использовать в диалоговом окне Диспетчер разбивок.
  • При изменении базовой точки, которая используется в диалоговом окне Диспетчер разбивок, Tekla Structures выводит сообщение о том, что базовая точка используется в диалоговом окне Диспетчер разбивок. Можно либо использовать измененные координаты в диалоговом окне Диспетчер разбивок, либо указать, что вы не хотите их использовать. В последнем случае координаты одной и той же базовой точки в Tekla Structures и в диалоговом окне Диспетчер разбивок будут разными.

При открытии существующей модели в версии Tekla Structures, где Диспетчер разбивок поддерживает функциональность базовых точек, Диспетчер разбивок создает базовые точки на основании локальных систем координат групп, которые не находятся в начале координат модели [(0,0,0) без поворота]. Созданные базовые точки добавляются в группы в диалоговом окне Диспетчер разбивок и отображаются в списке Локальная система координат группы. Базовые точки также отображаются в списке базовых точек в меню Файл > Свойства проекта > Базовые точки. В тексте описания в диалоговом окне Базовая точка указывается, что базовая точка была создана инструментом Диспетчер разбивок.

Задание системы координат по умолчанию для групп

Можно определить базовую точку по умолчанию для задания системы координат, используемой по умолчанию для всех новых групп, создаваемых в диалоговом окне Диспетчер разбивок. Группы в диалоговом окне Диспетчер разбивок используются для систематизации точек разбивки и линий разбивки.

  1. На вкладке Управление выберите Диспетчер разбивок.

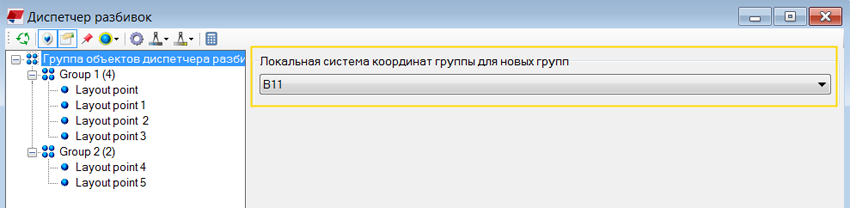

  2. В диалоговом окне Диспетчер разбивок выберите Группа объектов диспетчера разбивок, чтобы отобразить список доступных локальных систем координат (Локальная система координат группы для новых групп).
  3. Выберите в списке базовую точку, которую вы хотите использовать, начало координат модели или текущую рабочую плоскость.

В списке присутствуют базовые токи, которые были определены в модели. Если вы добавляли новые базовые точки в модель с момента открытия диалогового окна Диспетчер разбивок, закройте и снова откройте или обновите диалоговое окно Диспетчер разбивок, чтобы новые базовые точки появились в списке.

Систему координат по умолчанию группы можно изменить в любой момент, выбрав другой вариант из списка. Обратите внимание, что система координат по умолчанию применяется только к новым группам. Существующие группы не изменяются.

Задание настроек нумерации для групп

Для всех групп в диалоговом окне Диспетчер разбивок можно задать одинаковые настройки нумерации. При изменении настроек измененные значения используются во всех группах, созданных после изменения. Настройки в существующих группах не изменяются.

  1. На вкладке Управление выберите Диспетчер разбивок.
  2. Нажмите , чтобы открыть настройки, и нажмите Группа.
  3. Задайте настройки нумерации.
    1. Введите префикс в поле Префикс.

      Также можно оставить префикс пустым, чтобы создать имена точек и линий разбивки без префикса.

    2. Введите начальный номер в поле Начальный номер.
    3. Введите максимальную длину номера в поле Макс. длина номера.
    4. Введите символ для отделения префикса от номера в поле Разделитель: дефис или пробел.
    5. В списке Заполнять начальный пробел выберите, заполняются ли нулями начальные пробелы перед номером (например, PFX 00001 или PFX 1).
  4. Нажмите кнопку ОК.
  5. Чтобы применить настройки нумерации к точкам и линиям в группе, щелкните группу правой кнопкой мыши и выберите Автоименование.
Прим.:

Можно изменить настройки нумерации для каждой группы отдельно, если настройки по умолчанию для нее не подходят. Выберите группу и измените настройки. Чтобы восстановить настройки по умолчанию, нажмите кнопку Сброс.

Создание группы в Диспетчере разбивок

  1. На вкладке Управление выберите Диспетчер разбивок.
  2. Щелкните узел Группа объектов диспетчера разбивок правой кнопкой мыши и выберите Добавить группу.

    Имеет смысл создать несколько групп, чтобы организовывать точки и линии в группы по ходу моделирования. В диалоговом окне Диспетчер разбивок может быть до 255 групп.

  3. При необходимости щелкните группу, чтобы ее переименовать.

    Максимальная длина имени группы — 18 символов.

  4. Задайте настройки нумерации для группы.
  5. Выберите один из вариантов в списке Локальная система координат группы.

    Выбранные координаты применяются сразу же.

    Если вы не хотите использовать базовую точку по умолчанию, можно выбрать какую-либо другую подходящую базовую точку, начало координат модели или текущую рабочую плоскость.

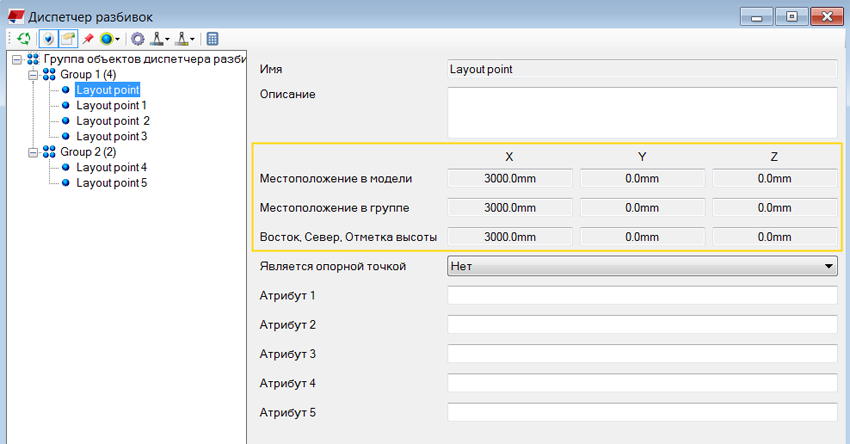

Выбрав систему координат для группы и добавив в нее точки разбивки, вы можете просмотреть координаты этих точек в диалоговом окне Диспетчер разбивок. Выберите точку в диалоговом окне Диспетчер разбивок, чтобы отобразить координаты точки в диалоговом окне Диспетчер разбивок.

  • В поле Местоположение в модели отображается местоположение точки относительно начала координат модели.
  • В поле Местоположение в группе отображается местоположение точки относительно локальной системы координат группы.
  • В полях Восток, север, высота отображаются координаты, которые представляют соответствующие координаты X, Y и Z.
Совет: Чтобы в диалоговом окне Диспетчер разбивок, использовались британские единицы измерения, установите расширенный параметр XS_IMPERIAL в значение TRUE; в противном случае используются метрические единицы. Когда расширенный параметр XS_IMPERIAL установлен в значение TRUE, в настройках () диалогового окна Диспетчер разбивок можно изменить точность расстояний для британских единиц.

Прим.:

В дереве в диалоговом окне Диспетчер разбивок может присутствовать группа с именем Без назначения. В группе Без назначения содержатся точки разбивки и линии разбивки, по которым нет информации о принадлежности к группе. Обычно это точки и линии, созданные в более ранней версии инструмента Диспетчер разбивок.
