MergeOneFormat

Больше не используется. Эти свойства можно задать в свойствах чертежа.

MergeTwoOrMoreFormats

MergeAndFormat

LeaderLinetype

DimensionMarkSpacingSeparator

="/"

Разделитель в метках армирования.

ExactDimensionMarkSpacingSeparator

=" + "

Разделитель между значениями точных расстояний между стержнями в метках армирования.

ExactDimensionMarkPcsSeparator

="*"

Разделитель между количеством стержней и соответствующим этому количеству значением точного расстояния в метке армирования.

BendingAngleTolerance

Значение допуска для угла. Углы, значения которых отличаются от указанного значения в пределах допуска, распознаются, в результате чего форма гибки определяется правильно.

Значение допуска следует вводить в радианах, а не в градусах. Значение по умолчанию — 0.001 радиана, что соответствует 0.0573 градуса. Это относится ко всем формам гибки.

BentRebarTolerance

Значение допуска. В зависимости от этого значения слегка изогнутые арматурные стержни могут получать прямую форму.

Если диаметр стержня составляет 20 мм, а радиус — 200 м, тогда значение составляет 20/200000 = 0.0001.

Эта переменная позволяет правильно определять криволинейные стержни в случае длинных арматурных стержней, а значит, получать правильную форму для этих стержней. С ней сравнивается отношение диаметра арматурного стержня к его радиусу: если это отношение меньше BentRebarTolerance, арматурный стержень относится к типу bend_type_1, в противном случае — к типу bend_type_34.

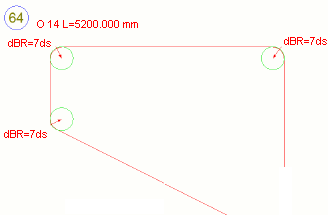

PullOutBendingRadiusAsMultiplier

Если эта переменная равна 1, радиусы изгиба на врезке указываются в виде множителя, а не в миллиметрах.

GroupBarMark

Больше не используется.

MarkingDimAttributes

Больше не используется.

ScheduleCountry

Определяет используемую спецификацию арматуры. Эта переменная влияет на формы сгиба в шаблонах и отчетах. Возможные спецификации — FIN, SWE, UK, US.

При нумерации модели форма сгиба для стержня обозначается в соответствии с этой переменной. Например, в среде Default формы сгиба обозначаются буквами A, B, C и т. д.

ScheduleDimensionRoundingDirection

ScheduleTotalLengthRoundingDirection

Возможные значения:

• "UP": округление размеров стержней в сторону увеличения

• "DOWN": округление размеров стержней в сторону уменьшения

• "NEAREST": округление размеров стержней до ближайшего значения в сторону увеличения или уменьшения

ScheduleDimensionRoundingAccuracy

Задает точность округления для размеров стержней. Значение по умолчанию — 1 мм.

Tekla Structures округляет отдельные размеры стержней в сторону увеличения или уменьшения в соответствии со значением переменной ScheduleDimensionRoundingDirection.

ScheduleTotalLengthRoundingAccuracy

Задает точность округления для общей длины стержня. Значение по умолчанию — 10 мм.

Tekla Structures округляет отдельные размеры стержней в сторону увеличения или уменьшения в соответствии со значением переменной ScheduleTotalLengthRoundingDirection.

BentSymbolFile

Указывает на файл символов, в котором содержатся доступные символы сгибов арматурных стержней. По умолчанию указывает на файл bent.sym, который в среде Default находится в папке ..\ProgramData\Trimble\Tekla Structures\<version>\environments\common\symbols.

MeshSymbolFile

Указывает на файл символов, содержащий доступные символы сеток. Влияет на то, какие символы арматурных сеток доступны на чертежах.

По умолчанию указывает на файл mesh.sym в папке ...\Tekla Structures\<version>\environments\common\symbols.

StrandSymbolFile

Указывает на файл символов, содержащий доступные символы прядей. Влияет на чертежи.

По умолчанию указывает на файл strand.sym в папке ...\Tekla Structures\<version>\environments\common\symbols.

UnbondingSymbolFile

Указывает на файл символов, в котором содержатся доступные символы расцепления.

RebarMeshSize

Шаблон для размера арматурной сетки.

="%CC_DIAMETER_LONG%/%CC_DIAMETER_CROSS%-​%CC_PITCHING_LONG%/%CC_PITCHING_CROSS%-​%LENGTH%/%WIDTH%"

PullOutDimensionFormat

Определяет формат отображения размеров.

Этот формат соответствует формату в свойствах размеров.

Возможные значения:

• 0 = ###

• 1 = ###[.#]

• 2 = ###.#

• 3 = ###[.##]

• 4 = ###.##

• 5 = ###[.###]

• 6 = ###.###

• 7 = ### #/#

• 8 = ##^#/##.##^#

PullOutDimensionPrecision

В метрических средах имеет смысл использовать значения 1, 10 и 100, а в имперских средах — значения 2, 4, 8, 16 и 32, например.

PullOutDimensionUnit

Определяет используемые единицы измерения.

Возможные значения:

• 0 = авто

• 1 = мм

• 2 = см

• 3 = м

• 4 = дюймы

• 5 = футы и дюймы

PullOutColor

Задает цвет для врезок в метках армирования.

Возможные значения:

• 1 = черный

• 2 = красный

• 3 = ярко-зеленый

• 4 = синий

• 5 = голубой

• 6 = желтый

• 7 = пурпурный

PullOutVisibleLineType

Задает тип линии для формы стержня армирования на врезках.

Возможные значения:

1 =

2 =

3 =

4 =

5 =

6 =

7 =

PullOutRepresentation

Задает тип представления.

Возможные значения:

• 0 = одинарная линия

• 1 = двойные линии

• 2 = заполненная линия

• 3 = ломаная

PullOutAngleColor

Задает цвет для угла на врезках.

Возможные значения:

• 1 = черный

• 2 = красный

• 3 = зеленый

• 4 = синий

• 5 = голубой

• 6 = желтый

• 7 = пурпурный

• 8 = коричневый

• 9 = зеленый

• 10 = темно-синий

• 11 = оливковый

• 12 = оранжевый

• 13 = серый

PullOutAngleLineType

Задает тип линии для линий угла на врезках.

Возможные значения:

• 1 =

• 2 =

• 3 =

• 4 =

• 5 =

• 6 =

• 7 =

PullOutLeaderLineMinLength

Задает минимальную длину для коротких линий выноски, ведущих к тексту размеров. Значение по умолчанию — 10 мм. Чтобы полностью отключить линии выноски, введите большое значение.

PullOutShowDuplicateDims

Определяет, следует ли показывать на стержне дублирующиеся размеры несколько раз.

Возможные значения:

• 0 = не показывать дублирующиеся размеры (по умолчанию)

• 1 = показывать равные и параллельные размеры, но не показывать аналогичные размеры крюков

• 2 = не показывать равные и параллельные размеры, но показывать размеры обоих крюков

• 3 = показывать все размеры

• 4 = не показывать размеры крюков

• 5 = не показывать размеры крюков или равные и параллельные размеры

PullOutShowUSHookDims

Определяет, будет ли для крюков свыше 90 градусов использоваться американский стиль размеров.

Возможные значения:

• 0 = европейские размеры крюков (= длина отгиба, по умолчанию)

• 1 = американские размеры крюков (= длина в распрямленном состоянии) для крюков > 90 градусов

Разницу между американским (A) и европейским (B) размерами крюков см. на рисунке ниже.
