Пример: визуализация графика заданий в модели

Tekla Structures
2021
Tekla Structures

Пример: визуализация графика заданий в модели

С помощью инструмента Визуализация статуса проекта можно проверять графики заданий, созданные в инструменте Управление заданиями.

В этом примере мы сначала создадим группы объектов, чтобы определить, какие задания будут отображаться в модели. Группы объектов связаны с текущим сценарием в инструменте Управление заданиями. Затем мы создадим настройки представления объектов, чтобы определить, как задания будут отображаться в модели. В заключение мы проверим график заданий с помощью инструмента Визуализация статуса проекта.

  1. Создайте группы объектов для заданий:
    1. В Tekla Structures на вкладке Вид выберите Представление.
    2. Нажмите кнопку Группа объектов....
    3. В диалоговом окне Группа объектов - представление создайте группу объектов со следующими настройками:

    4. Введите имя группы — например, Завершено — в поле рядом с кнопкой Сохранить как и нажмите кнопку Сохранить как.
    5. Повторите шаги 1c–d, чтобы создать группу объектов с именем Начато. Используйте следующие настройки:

    6. Повторите шаги 1c–d, чтобы создать группу объектов с именем Не начато. Используйте следующие настройки:

    7. Повторите шаги 1c–d, чтобы создать группу объектов с именем Все. Используйте следующие настройки:

    8. Нажмите кнопку Закрыть.
  2. Создайте настройки представления объектов для заданий:
    1. В диалоговом окне Представление объектов выберите группу объектов Завершено из списка в столбце Группа объектов.
    2. В столбце Цвет выберите цвет группы объектов, например синий.
    3. В столбце Прозрачность выберите значение прозрачности для группы объектов, например Отображается.
    4. Нажмите кнопку Добавить строку, чтобы добавить новую строку.
    5. Повторите шаги 2a–d, чтобы задать цвет и прозрачность для остальных групп объектов (Начато, Не начато и Все).

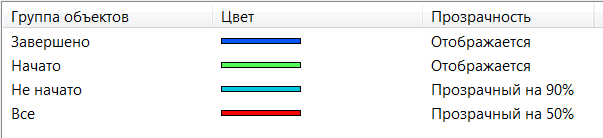

      Например, можно использовать следующие настройки:

      Введите имя настроек представления объектов, например Задания, и нажмите кнопку Сохранить как.

    6. Нажмите кнопку ОК.
  3. Просмотрите график заданий с помощью инструмента Визуализация статуса проекта:
    1. В Tekla Structures на вкладке Управление выберите Статус проекта.
    2. Выберите Задания из списка Представление объектов.
    3. С помощью кнопок шага измените значение в поле Дата проверки и просмотрите изменения в модели.
