Объединение и перебор свойств для АвтоСтандартов

Объединение свойств

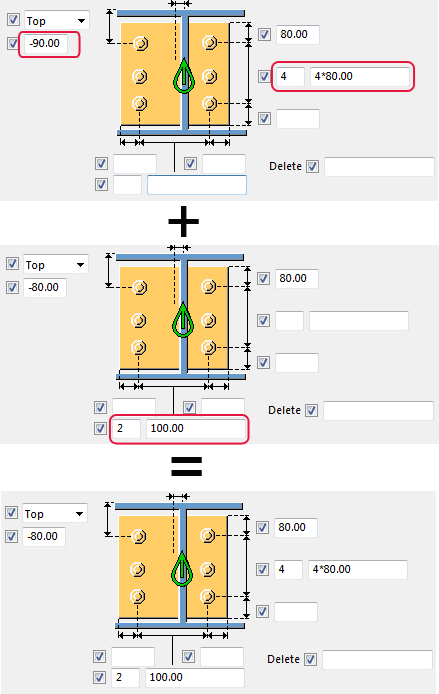

Можно сохранить файлы свойств, охватывающие различные группы свойств, а затем использовать эти файлы для определения множества правил. Например, у вас может быть один файл для свойств болтов, а другой — для свойств профилей. АвтоСтандарты объединяют отдельные файлы в один файл. Это означает, что можно определить меньше файлов, поскольку один файл используется для нескольких правил. Если файлы содержат разные значения для одного и того же свойства, Tekla Structures использует последнее найденное свойство; см. рисунок ниже.

Перебор свойств

Tekla Structures испытывает свойства до тех пор, пока символ соединения не станет желтого или зеленого цвета. Перебор (итерация) состоит в автоматическом изменении свойств, если соединение не удается создать успешно, даже если для правил найдено совпадение. Если включен режим проверки соединений, результатом перебора являются свойства, которые прошли проверку.

Ограничения

  • Tekla Structures не может перебирать файлы свойств непосредственно. Необходимо использовать один итерационный набор правил, содержащий вложенные наборы правил.
  • Использовать несколько параллельных итерационных наборов правил нельзя. Итерационный набор правил должен быть один, и он должен располагаться непосредственно перед набором правил по умолчанию.
  • Объединяющие наборы правил в древовидной структуре АвтоСтандартов должны располагаться над итеративным набором правил.
  • Объединяющие наборы правил могут иметь в глубину только один уровень.
  • Tekla Structures не принимает во внимание пустые наборы правил, поэтому в каждый набор правил должно входить хотя бы одно правило.
