Задание настроек и правил АвтоСтандартов

Tekla Structures
2021
Tekla Structures

Задание настроек и правил АвтоСтандартов

АвтоСтандарты можно использовать для настройки свойств для существующих соединений. При использовании АвтоСтандартов свойства соединений выбираются на основе конструктивных условий. АвтоСтандарты позволяют создавать правила, определяющие ситуации, в которых используются предопределенные свойства.

О том, как применять к соединениям заданные настройки и правила АвтоСтандартов, см. в разделе Изменение соединения с использованием АвтоСтандартов.

Настройки АвтоСтандартов

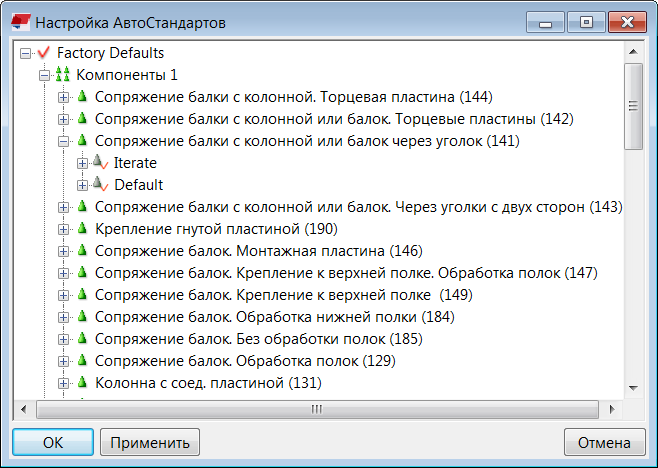

Чтобы открыть диалоговое окно Настройка АвтоСтандартов, выберите Файл > Каталоги > Настройки АвтоСтандартов.

Значок Уровень настройки Описание

Группа правил Группы правил можно использовать для систематизации настроек по различным стандартам, проектам, изготовителям и моделям. Можно создавать, изменять и удалять группы правил.

Компоненты В древовидной структуре компонентов содержатся соединения, доступные на панелях инструментов компонентов в Tekla Structures.

Набор правил Наборы правил определяют, какие свойства будут использоваться в определенных ситуациях. Можно создавать дополнительные наборы правил.

Tekla Structures обрабатывает наборы правил АвтоСтандартов в том порядке, в котором они следуют в дереве, что позволяет управлять выбором свойств.

Файл свойств Файлы свойств содержатся в узлах наборов правил. По умолчанию каждое соединение имеет файл стандартных свойств, который определяет стандартные свойства, например standard.j144 или standard.j1042.

Можно создавать дополнительные файлы свойств для свойств, которые вы планируете использовать в дальнейшем, и давать этим файлам информативные имена.

Файл defaults.zxt

При использовании АвтоСтандартов Tekla Structures сохраняет правила АвтоСтандартов в сжатом текстовом файле defaults.zxt в папке \attributes внутри папки текущей модели.

Файл defaults.zxt можно скопировать в папку проекта или компании, чтобы он был доступен для использования в других моделях. При каждом внесении изменений в настройки АвтоСтандартов этот файл необходимо копировать в папку компании и или проекта заново. Для использования измененных настроек в других моделях перезапустите Tekla Structures.

Прим.:

Редактировать файл defaults.zxt с помощью текстового редактора не рекомендуется; в случае редактирования файла следите за правильностью синтаксиса. Самый простой способ распаковать файл .zxt — это изменить расширение файла с .zxt на txt.gz и распаковать его. Закончив, измените расширение обратно на .zxt. Сжимать файл после редактирования не нужно; Tekla Structures может читать и распакованный файл.

Ограничение

АвтоСтандарты влияют только на детали соединений (крепежные уголки, монтажные пластины, торцевые пластины и т. д.), болты и швы. АвтоСтандарты не могут изменять профили балок или номер соединения.

Создание группы правил для АвтоСтандартов

Для АвтоСтандартов можно определять группы правил, чтобы сгруппировать правила по различным стандартам, проектам или изготовителям, например.

  1. В меню Файл выберите Каталоги > Настройки АвтоСтандартов.
  2. Щелкните существующую группу правил правой кнопкой мыши и выберите Новая группа правил.
  3. Щелкните группу Создать, чтобы переименовать ее.

    Дайте группе правил имя, которое характеризует содержимое группы. Например, это может быть наименование изготовителя, название проекта или любое другое название, которое идентифицирующее правила, которые требуется использовать для конкретной модели.

При создании новой группы правил Tekla Structures автоматически добавляет в группу существующие компоненты.

Создание набора правил для АвтоСтандартов

Можно создавать наборы правил, чтобы указать, какие свойства соединений будут использоваться при возникновении определенных условий в модели.

  1. В меню Файл выберите Каталоги > Настройки АвтоСтандартов.
  2. Щелкните значок плюса перед группой правил , чтобы развернуть древовидную структуру.
  3. Щелкните значок плюса перед соответствующей группой компонентов и соединением .
  4. Щелкните существующий набор правил правой кнопкой мыши и выберите Новый набор правил.
  5. Щелкните новый набор правил правой кнопкой мыши и выберите Редактировать набор правил....
  6. Введите имя для набора правил.
  7. Выберите правило из списка Доступные правила.
  8. Нажмите кнопку со стрелкой вправо, чтобы перенести выбранное правило в список Правила в наборе правил.
  9. Введите значения, используемые в правиле: либо точное значение, либо минимальное и максимальное значения.
  10. В списке Выбор файлов параметров в наборе правил выберите порядок выбора свойств в наборе правил.
    Параметр Описание
    Использовать сочетание первых параметров Tekla Structures использует файлы свойств, найденные в первом подходящем вложенном наборе правил, и не проверяет другие наборы правил.
    Повторять до тех пор, пока символ соединения не станет зеленым Tekla Structures проверяет вложенные наборы правил до тех пор, пока не найдет подходящие свойства.
    Повторять до тех пор, пока символ соединения не станет желтым Tekla Structures проверяет вложенные наборы правил до тех пор, пока не найдет подходящие свойства.
    Использовать сочетание всех параметров Tekla Structures проверяет все наборы правил и использует файлы свойств во всех подходящих наборах правил. Порядок файлов свойств имеет значение.

    Когда Tekla Structures объединяет файлы свойств, последние файлы (расположенные ниже всего в дереве) переопределяют предыдущие. Если не вводить никакие значения для свойств, Tekla Structures не переопределяет предыдущие значения свойств.

  11. Нажмите кнопку ОК.
Прим.:

Порядок правил в дереве имеет значение. Tekla Structures использует первое правило, соответствующее условиям в модели, поэтому выше всего в дереве должно располагаться самое узкое правило, а ниже всего — самое широкое.

Изменить приоритет набора правил можно, щелкнув набор правил правой кнопкой мыши и выбрав в контекстном меню Вверх или Вниз.

Изменение свойств соединения для АвтоСтандартов

Каждое соединение имеет используемый по умолчанию стандартный файл свойств, который определяет свойства этого соединения. Свойства в стандартном файле, можно изменить. Сохраните свойства соединения, которые вы хотите использовать, и задайте стандартный файл для использования этих свойств в настройках АвтоСтандартов.

  1. В меню Файл выберите Каталоги > Настройки АвтоСтандартов.
  2. Щелкните значок плюса перед группой правил , чтобы развернуть древовидную структуру.
  3. Щелкните значок плюса перед соответствующей группой компонентов и соединением .
  4. Щелкните правой кнопкой мыши файл соединения standard.j, который требуется изменить — например, standard.j144 — и выберите Редактировать параметры соединения....
  5. В диалоговом окне соединения задайте свойства, которые вы хотите сохранить.

    Такими свойствами могут быть, например, свойства болтов, профили и материалы.

  6. Введите информативное имя для свойств в поле рядом с кнопкой Сохранить как.
  7. Скопируйте это имя в поле Код соединения на вкладке Общие.

    Использование одинакового имени позволяет проверять, какие свойства Tekla Structures использует в той или иной ситуации. Tekla Structures не отображает автоматически значения АвтоСтандартов в диалоговом окне соединения.

  8. Нажмите кнопку Сохранить как.

    Tekla Structures сохраняет файл свойств в папке \attributes внутри папки текущей модели. Имя файла состоит из имени, введенного в поле Сохранить как, и расширения файла .jXXX, где XXX — номер соединения, например: sec_0-190.j144.

  9. Нажмите кнопку Отмена, чтобы закрыть диалоговое окно и вернуться в диалоговое окно Настройка АвтоСтандартов.

    Если для закрытия диалогового окна соединения нажать кнопку ОК, при следующем использовании этого соединения понадобится загрузить свойства по умолчанию. Использование свойств по умолчанию обеспечивает, что свойства смогут быть изменены АвтоСтандартами.

  10. Снова щелкните файл standard.j правой кнопкой мыши и выберите Выбрать параметры соединения....

    В открывшемся диалоговом окне Список файлов атрибутов содержатся свойства, заданные и сохраненные в диалоговом окне соединения.

  11. Выберите файл в диалоговом окне Список файлов атрибутов.
  12. Нажмите кнопку ОК.
