Пример. Добавление пользовательских атрибутов шаблонов в редактор шаблонов

В этом примере показано, как добавить собственные пользовательские атрибуты в дерево атрибутов в редакторе шаблонов.

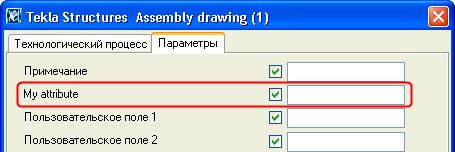

Прежде чем приступить, добавьте свой пользовательский атрибут в файл objects.inp. Например, можно добавить атрибут с именем MY_ATTRIBUTE в пользовательские свойства чертежа.

  1. Откройте файл contentattributes_userdefined.lst в текстовом редакторе.

    Этот файл находится в папке \bin\applications\Tekla\Tools\TplEd\settings в папке установки Tekla Structures.

  2. Сохраните файл с соответствующим именем (например, MY_contentattributes_userdefined.lst) в той же папке.
  3. Добавьте MY_ATTRIBUTE в список имен атрибутов и задайте параметры следующим образом:

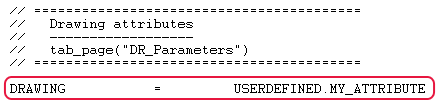

  4. Добавьте MY_ATTRIBUTE в список атрибутов, назначенных типам содержимого.

    Выберите тип содержимого в соответствии с тем, с каким объектом данный атрибут связан в файле objects.inp. В данном примере используется тип содержимого DRAWING. Добавьте атрибут в формате USERDEFINED.<ATTRIBUTE_NAME>.

  5. Сохраните изменения.
  6. Откройте файл contentattributes.lst в текстовом редакторе.
  7. Добавьте в файл следующую строку:

    [INCLUDE MY_contentattributes_userdefined.lst]

  8. Сохраните изменения.

    Атрибут отображается в дереве атрибутов в редакторе шаблонов в категории DRAWING > USERDEFINED:
