Толщина линий на чертежах

Толщину линий на печати (номер пера) можно задать в диалоговом окне Печать чертежей, однако с корректным отображением линий на экране могут возникнуть трудности. Решить проблему можно путем корректировки ширины линий принтера или с помощью некоторых предустановленных настроек печати в файле определений принтеров plotdev.bin.

Изменение толщины линий (ширины пера/номера пера/ширины линий) на печатаемых чертежах

Ширину линий при выводе на печать можно изменить. Чтобы это сделать, откройте диалоговое окно Печать чертежей и перейдите на вкладку Свойства линии:

По умолчанию базовая ширина линий составляет 0.01; это значение можно изменить с помощью расширенного параметра XS_BASE_LINE_WIDTH. Например, чтобы получить толщину линий 0.25 мм, введите 25.

Задание толщины линий на экране

Толщина линий, которую вы видите на чертеже, не соответствует реальной толщине линий на напечатанном чертеже. Существует возможность повлиять на то, как линии отображаются на чертеже.

Чтобы задать ширину пера для чертежей в модели Tekla Structures:

Активируйте старую функциональность печати, установив расширенный параметр XS_USE_OLD_PLOT_DIALOG в значение TRUE.

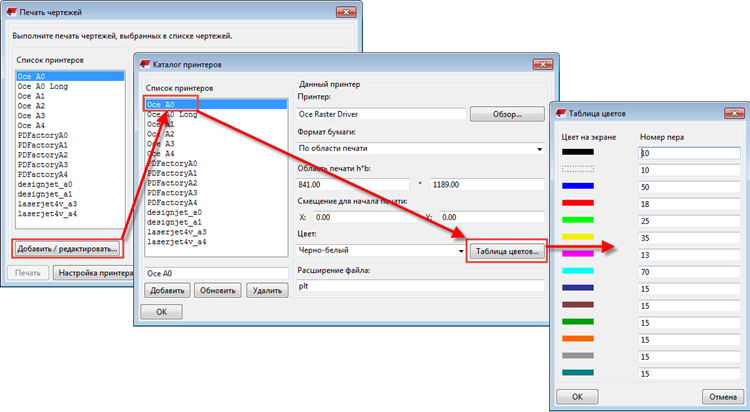

Задайте настройки линий для первого принтера в списке.
Активируйте новую функциональность печати, установив расширенный параметр XS_USE_OLD_PLOT_DIALOG в значение FALSE.
Перейдите в меню Файл и проверьте, активен ли переключатель Ширина линий принтера. Значение этого переключателя берется из настроек в старом диалоговом окне принтеров. Если переключатель не активен, ширины линий отображаются только в черно-белом режиме; если он активен, ширины линий отображаются во всех цветовых режимах.
Для переключения между цветовыми режимами нажимайте клавишу B.

Файл plotdev.bin в папке ..\ProgramData\Trimble\Tekla Structures\<version>\environments\default\system содержит некоторые предустановленные толщины линий для первого экземпляра принтера. Это не те толщины, которые используются на печати (кроме случаев, когда вы используете значения по умолчанию в диалоговом окне Печать чертежей).

Вы можете сохранить файл определений принтеров plotdev.bin в папке текущей модели или в папках проекта или компании, а также в папке, заданной расширенным параметром XS_DRIVE. Tekla Structures сначала ищет файл plotdev.bin в папках модели, проекта и компании, а затем в папке, заданной этим расширенным параметром.

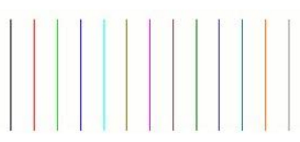

	Без задания толщины линий (номер пера) в plotdev.bin	Когда для первого принтера в plotdev.bin задана толщина линий
Цвет
Оттенки серого
Черно-белый
