Копирование свойств и ссылок на свойства из другого объекта

Можно копировать свойства, например имена и значения, из других объектов и использовать их для определения свойств пользовательского компонента. Также можно копировать ссылки на свойства. В этом случае связь является динамической, поэтому при изменении свойства ссылка отражает эти изменения. Например, можно использовать в формулах переменных ссылку на длину балки. Даже если длина изменится, в вычислениях все равно будет использоваться правильное значение.

  1. В диалоговом окне Обозреватель пользовательского компонента найдите свойство объекта, которое вы хотите скопировать.

    Чтобы найти требуемый объект компонента было проще, выберите его в окне вида пользовательского компонента. Tekla Structures выделяет выбранный объект в диалоговом окне Обозреватель пользовательского компонента.

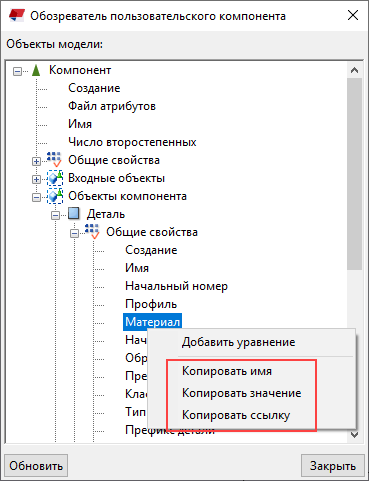

  2. Щелкните свойство правой кнопкой мыши и выберите один из следующих вариантов:
    • Копировать имя

      Копируется имя объекта. Например: Material.

    • Копировать значение

      Копируется текущее значение объекта. Например: S235JR.

    • Копировать ссылку

      Копируется ссылка на свойство. Например: fP(Material,"ID57720EEE-0000-000E-3134-363730393237").

  3. Щелкните правой кнопкой мыши поле, куда вы хотите вставить свойство объекта, и выберите Вставить.

    Например, вставьте ссылку в поле Формула в диалоговом окне Переменные, чтобы использовать ее в вычислениях.
