Редактирование и сохранение пользовательских компонентов

Tekla Structures
2021
Tekla Structures

Редактирование и сохранение пользовательских компонентов

Редактор пользовательских компонентов служит для тонкой настройки существующих компонентов, а также позволяет сделать компоненты параметрическими. При редактировании пользовательского компонента Tekla Structures соответствующим образом обновляет все экземпляры этого компонента в модели.

Редактирование пользовательского компонента

  1. Выберите пользовательский компонент в модели, щелкнув зеленый символ компонента .

    Прим.:

    Пользовательские детали не обозначаются символом компонента в модели. Прежде чем выбирать пользовательские детали, убедитесь, что переключатель Выбрать компоненты активен.

  2. Щелкните правой кнопкой мыши и выберите Редактировать пользовательский компонент.

    Откроется редактор пользовательских компонентов. Он состоит из следующих элементов:

    • Диалогового окна Обозреватель пользовательского компонента:

    • Панели инструментов Редактор пользовательских компонентов:

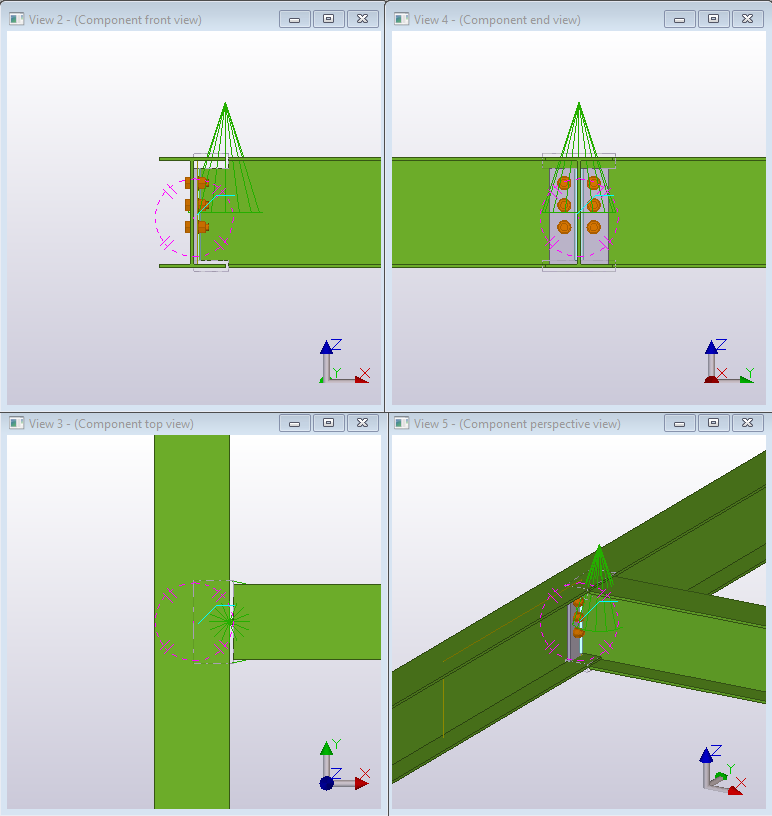

    • Четырех видов пользовательского компонента:

  3. Внесите изменения в пользовательский компонент на одном из четырех видов пользовательского компонента. Можно, например:

  4. Сохраните пользовательский компонент.

    Нажмите кнопку Да в ответ на запрос о замене всех экземпляров пользовательского компонента в модели. Все экземпляры пользовательского компонента будут обновлены согласно внесенным изменениям.

Диалоговое окно «Обозреватель пользовательского компонента»

В диалоговом окне Обозреватель пользовательского компонента содержимое пользовательского компонента отображается в виде иерархической древовидной структуры. Диалоговое окно Обозреватель пользовательского компонента содержит объекты модели, с которыми связан пользовательский компонент, и объекты, которые пользовательский компонент создает. Можно создавать связи между переменными пользовательского компонента и свойствами объектов компонента.

Диалоговое окно Обозреватель пользовательского компонента работает в сочетании с видами. При выборе детали на виде Tekla Structures выделяет ее в диалоговом окне Обозреватель пользовательского компонента и наоборот.

Можно копировать имена, значения и ссылки из главных и второстепенных деталей компонента в диалоговом окне Обозреватель пользовательского компонента, а затем использовать их в диалоговом окне Переменные для задания свойств пользовательских компонентов.

Панель инструментов «Редактор пользовательских компонентов»

С помощью панели инструментов Редактор пользовательских компонентов можно, например, создавать расстояния, выбирать плоскости и сохранять компонент.

Значок Описание

Служит для создания расстояния.

Выберите сначала плоскость, а затем ручку или фаску для привязки.

Служит для создания опорного расстояния.

Служит для автоматического создания расстояний.

Tekla Structures привязывает выбранную деталь к плоскостям касания ее ручек. Tekla Structures выбирает плоскости в следующем порядке:

  1. Вспомогательные плоскости
  2. Плоскости главной и второстепенных деталей

Служит для создания вспомогательной плоскости.

Служит для создания вспомогательной линии.

Типы плоскостей

Служит для отображения типов плоскостей, используемых при определении переменных расстояния.

Позволяет изменять тип или положение пользовательского компонента, а также добавлять примечания после создания компонента.

Служит для отображения всех созданных переменных.

Открывает диалоговое окно Обозреватель пользовательского компонента.

Служит для сохранения пользовательского компонента под другим именем.

Служит для сохранения и обновления существующих компонентов в модели.

Закрывает редактор.

Сохранение пользовательского компонента

После редактирования пользовательского компонента необходимо сохранить изменения.

Tekla Structures сохраняет пользовательский компонент в папке текущей модели в файле xslib.db1, который представляет собой библиотечный файл, содержащий пользовательские компоненты и эскизы.

Задача

Что нужно сделать

Применить изменения ко всем копиям пользовательского компонента

  1. В редакторе пользовательских компонентов нажмите кнопку Сохранить компонент .

  2. В диалоговом окне Подтверждение сохранения нажмите кнопку Да.

    Tekla Structures сохраняет изменения и применяет их ко всем копиям пользовательского компонента в модели.

Сохранить компонент с новым именем

  1. В редакторе пользовательских компонентов нажмите кнопку Сохранить под новым именем .

  2. Введите новое имя для компонента.

Сохранить и закрыть компонент

  1. В редакторе пользовательских компонентов нажмите кнопку Закрыть .

  2. В окне сообщения Закрыть редактор пользовательских компонентов нажмите кнопку Да.

    Если выбрать Нет, редактор пользовательских компонентов закроется без сохранения изменений.

Защита пользовательского компонента с помощью пароля

Чтобы ограничить доступ для редактирования пользовательского компонента, защитите его паролем. Пользовательские компоненты с паролями добавляются в модели точно так же, как обычные.

  1. Выберите пользовательский компонент в модели.
  2. Щелкните символ пользовательского компонента правой кнопкой мыши и выберите Редактировать пользовательский компонент.
  3. На панели инструментов Редактор пользовательских компонентов нажмите кнопку Показать переменные .

    Откроется диалоговое окно Переменные.

  4. Нажмите кнопку Добавить, чтобы создать новую параметрическую переменную.
  5. В поле Имя введите Password.
  6. В поле Формула введите желаемый пароль.
  7. Сохраните пользовательский компонент.

При следующей попытке открыть пользовательский компонент для редактирования появится запрос на ввод пароля.

Note:

Если у вас есть защищенный паролем пользовательский компонент, для расчленения этого компонента Редактор пользовательских компонентов предлагает две возможных команды: Расчленить компонент или Расчленить компонент с параметрами.

Команда Расчленить компонент расчленяет пользовательский компонент без создания параметров компонента и сопоставлений.

Команда Расчленить компонент с параметрами предлагает ввести пароль. После ввода правильного пароля компонент расчленяется, и для него создаются параметры компонента и сопоставления.
