Пример: добавление списка с изображениями в диалоговое окно пользовательского компонента

В этом примере показано, как добавить в диалоговое окно пользовательского узла жесткости наглядный список. Это можно сделать либо в редакторе диалоговых окон пользовательских компонентов, либо путем редактирования входного файла (.inp) вручную.

Изначально в диалоговом окне присутствует показанное ниже текстовое поле, поэтому пользователь должен знать значения, указывающие, какие из пластин жесткости создаются (0 — левая, 1 — правая, 2 — обе).

Нужно заменить текстовое поле списком, пользоваться которым будет удобнее:

Добавление списка с помощью редактора диалоговых окон

Создайте пользовательский узел жесткости со всеми необходимыми переменными, управляющими тем, какие из пластин жесткости создаются.

В данном примере эта переменная называется Создаваемые пластины.
Откройте диалоговое окно узла жесткости для редактирования.
1. В модели выберите пользовательский узел жесткости.
2. Щелкните правой кнопкой мыши и выберите Редактировать диалоговое окно пользовательского компонента.
Проверьте имя параметрической переменной, которая управляет созданием пластин.
1. В редакторе диалоговых окон дважды щелкните поле Создаваемые пластины.

  Откроется диалоговое окно Свойства объекта.
2. Проверьте имя параметрической переменной.

  В данном примере она называется P4.
3. Нажмите кнопку Отмена, чтобы закрыть диалоговое окно.
Выберите текстовое поле Создаваемые пластины и нажмите Удалить.
Выберите Вставка > Атрибут, чтобы добавить новый список атрибутов.
Перетащите список атрибута в подходящее место, рядом с меткой Создаваемые пластины.
Выберите список атрибутов, а затем выберите Изменение > Свойства, чтобы отредактировать его свойства.
В поле Имя введите P4 в качестве имени атрибута.

Список атрибутов теперь связан с параметрической переменной, которая управляет созданием пластин.
Нажмите кнопку Изменить значения, чтобы добавить элементы списка.
В диалоговом окне Изменить значения атрибутов добавьте изображение для левой пластины.
1. Нажмите кнопку Обзор/добавить.
2. Найдите подходящее изображение.

  При создании новых изображении следите за тем, чтобы они были в растровом формате (.bmp). Сохраните изображения в папке ..\ProgramData\Trimble\Tekla Structures\<версия>\Bitmaps.

  Максимальный размер изображения — 245x245 пикселей.
3. Нажмите Открыть.
Повторите шаг 9, чтобы добавить изображение для правой пластины, а затем изображение для обеих пластин.

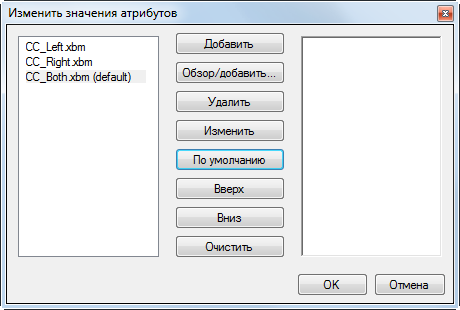

В диалоговом окне Изменить значения атрибутов выберите изображение обеих пластин и нажмите кнопку По умолчанию, чтобы сделать этот атрибут значением по умолчанию.
Нажмите кнопку ОК.
Нажмите кнопку Применить в диалоговом окне Свойства объекта, а затем кнопку Отмена, чтобы закрыть диалоговое окно.
В редакторе диалоговых окон выберите Файл > Сохранить, чтобы сохранить изменения.
Закройте и снова откройте модель, чтобы изменения вступили в силу.

Добавление списка путем редактирования файла .inp

Создайте пользовательский узел жесткости со всеми необходимыми переменными, управляющими тем, какие из пластин жесткости создаются.

В данном примере эта переменная называется Создаваемые пластины.
В модели выберите Файл > Открыть папку модели, чтобы открыть текущую папку модели.
Перейдите в папку \CustomComponentDialogFiles.

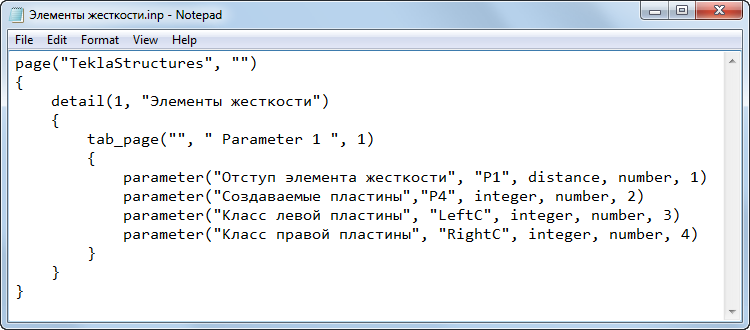

Откройте файл .inp в текстовом редакторе.
Удалите следующую строку:

parameter("Создаваемые пластины", "P4", integer, number, 2)

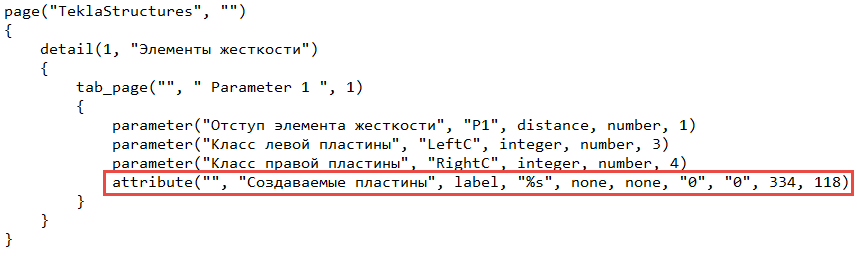

Добавьте новый атрибут Создаваемые пластины со следующими параметрами:
Добавьте новый атрибут P4 со следующими параметрами:

Список теперь содержит три варианта, причем вариант Обе выбран по умолчанию. Варианты в списке связаны с переменной P4, которая управляет созданием пластин жесткости.

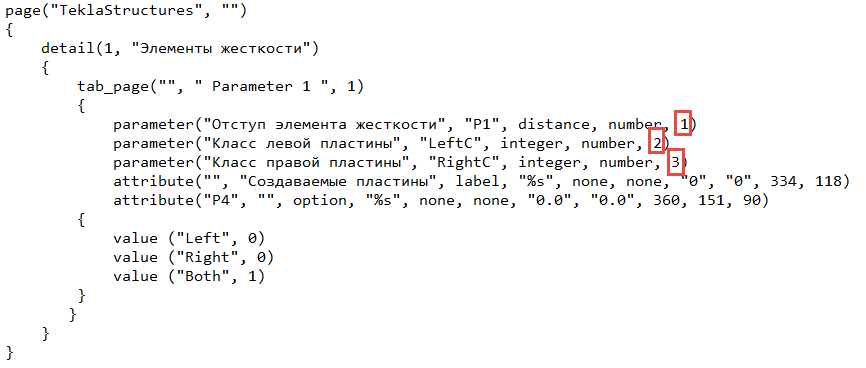

Отредактируйте номера строк так, чтобы между переменными в диалоговом окне не было пустых строк.
Найдите изображения, которые будут использоваться в диалоговом окне.

При создании новых изображении следите за тем, чтобы они были в растровом формате (.bmp). Сохраните изображения в папке ..\ProgramData\Trimble\Tekla Structures\<версия>\Bitmaps.

Максимальный размер изображения — 245x245 пикселей.
Замените текстовые названия вариантов фактическими именами файлов изображений, однако с расширением .xbm.
Сохраните файл .inp.
Закройте и снова откройте модель, чтобы изменения вступили в силу.
