Что нужно сделать

Обновите стандартные файлы модификаторов концевых узлов ( standard.rst_edm и standard.rst_edm.more ) в своей среде:

1. Создайте набор арматуры, прервите команду и выберите набор арматуры.
2. Создайте модификатор концевого узла, прервите команду и выберите модификатор концевого узла. Откроется панель свойств.
3. Введите соответствующие стандартные значения и сохраните их в качестве стандартных.
4. Загрузите вновь созданные стандартные файлы в свою среду.

Что нужно сделать

Обновите стандартный файл разбиений ( standard.rst_sm ) в своей среде:

1. Создайте набор арматуры, прервите команду и выберите набор арматуры.
2. Создайте разбиение, прервите команду и выберите разбиение. Откроется панель свойств.
3. Введите соответствующие стандартные значения и сохраните их в качестве стандартных.
4. Загрузите вновь созданные стандартные файлы в свою среду.

Атрибуты отчетов для нахлеста и изгибания

Если вы хотите создать шаблоны отчетов для вывода этих новых свойств, можно использовать следующие атрибуты отчетов для нахлеста и изгибания:

• CRANK_SIDE_START
• CRANK_ROTATE_START
• CRANK_STRLEN_START
• CRANK_LENTYPE_START
• CRANK_RATIO_START
• CRANK_DIST_START
• CRANK_OFFSET_START
• LAP_SIDE_START LAP_PLACEMENT_START
• LAP_LENGTH_START

• CRANK_SIDE_END
• CRANK_ROTATE_END
• CRANK_STRLEN_END
• CRANK_LENTYPE_END
• CRANK_RATIO_END
• CRANK_DIST_END
• CRANK_OFFSET_END
• LAP_SIDE_END
• LAP_PLACEMENT_END
• LAP_LENGTH_END

Эти атрибуты доступны в строках REBAR и SINGLE_REBAR в отчетах.

Обновление файла базы данных арматуры

Локализуйте базу данных арматуры ( rebar_database.inp ) в своей среде, чтобы использовать новые стандартные свойства нахлеста и изгибания:

• Откройте файл rebar_database.inp своей среды и начните в файл значения в соответствии с потребностями вашего региона.

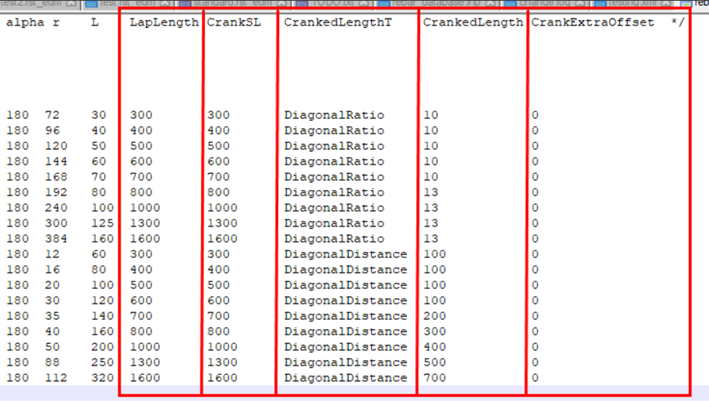

• Добавьте пять столбцов в правом конце каждой строки. Разделяйте значения символами табуляции. См. пример ниже.

Обратите внимание, что заголовки столбцов (например, CrankSL ) могут быть любыми. Значения должны следовать в правильном порядке.

Что нужно сделать

Узнайте, какие значения настроек армирования будут оптимальными в вашем регионе. Локализуйте их в файле standard.opt своей среды.

Показанные выше значения задаются в этом файле следующим образом:

dia_option_settings.StepTaperingSingle 0.000000
dia_option_settings.StepTaperingFree 0.000000
dia_option_settings.StepTaperingIntermediate 0.000000
dia_option_settings.RoundingSingle 1.000000
dia_option_settings.RoundingFree 1.000000
dia_option_settings.RoundingIntermediate 1.000000
dia_option_settings.RoundingTypeSingle 1
dia_option_settings.RoundingTypeFree 1
dia_option_settings.RoundingTypeIntermediate 1
dia_option_settings.RoundupInSplitters 1.000000

Также можно локализовать остальные настройки на странице Армирование диалогового окна Параметры. При необходимости внесите изменения в эти настройки в том же файле:

dia_option_settings.ConcreteCoverTop 25.000000
dia_option_settings.ConcreteCoverBottom 25.000000
dia_option_settings.ConcreteCoverSides 25.000000
dia_option_settings.MinimumBarLength 0.000000
dia_option_settings.MinimumLegLength 0.000000
dia_option_settings.MinimumBarLengthType 0
dia_option_settings.MinimumLegLengthType 0

Что нужно сделать

Обновление стандартных файлов наборов арматуры

Обновите стандартные файлы наборов арматуры ( standard.rst , standard.rst.more и standard.rst.zones ) в своей среде.

1. Создайте набор арматуры, прервите команду и выберите набор арматуры. Откроется панель свойств.
2. Введите соответствующие стандартные значения и сохраните их в качестве стандартных.
3. Загрузите вновь созданные стандартные файлы в свою среду.

Обновление стандартных файлов модификаторов свойства

Обновите стандартные файлы модификаторов свойств ( standard.rst_pm ) в своей среде:

1. Создайте набор арматуры, прервите команду и выберите набор арматуры.
2. Создайте модификатор свойств, прервите команду и выберите модификатор свойств. Откроется панель свойств.
3. Введите соответствующие стандартные значения и сохраните их в качестве стандартных.
4. Загрузите вновь созданный стандартный файл в свою среду.

Для сред, которые не используют папку ..\common\inp

Скопируйте файл objects_length_adjustment.inp из папки ..\common\inp и поместите его в папку своей среды. Если этого не сделать, автоматическое применение свойств наборов арматуры работать не будет.

IS_REBARSET_BAR

Если вам нужно отделить старые арматурные стержни от новых стержней, входящих в наборы арматуры, для этой цели теперь предусмотрен атрибут шаблона для отчетов: IS_REBARSET_BAR. Значение 1 соответствует стержням в наборах арматуры, а значение 0  — старым стержням. Этот атрибут доступен в строках REBAR и SINGLE_REBAR.
