С помощью Trimble Connector можно:

• прикреплять модель Tekla Structures к проекту и папкам проекта Trimble Connect ;
• загружать опорную модель из проекта Trimble Connect в модель Tekla Structures ;
• отправлять опорную модель Tekla Structures в проект Trimble Connect ;
• экспортировать объекты модели Tekla Structures в качестве опорной модели .ifc в проект Trimble Connect.

• С помощью команд на вкладке Trimble Connect ленты можно запускать Trimble Connect Desktop , Trimble Connect Web и Trimble Connector :



• Также можно запускать эти приложения из поля Быстрый запуск :



• Необходимо войти в Trimble Connector с использованием вашей учетной записи Trimble Identity.

• При запуске Trimble Connect Web :

  • Trimble Connect Web открывает проект Trimble Connect , прикрепленный к модели Tekla Structures.
  • Если вы уже прикрепили проект, откроется страница активности проекта: https://app.connect.trimble.com/tc/app#/project/"идентификатор_проекта"/activity.
  • Если вы еще не прикрепили проект, откроется страница http://connect.trimble.com/.
• При запуске Trimble Connect Desktop :

  • Trimble Connect Desktop открывает настольный проект, прикрепленный к текущей модели Tekla Structures.
  • Если вы еще не прикрепили проект, откроется страница проектов Trimble Connect.
  • Если вы еще не установили Trimble Connect Desktop , откроется веб-страница для загрузки Trimble Connect Desktop https://app.connect.trimble.com/tc/app#/store.

• При запуске Trimble Connector :

  • Открывается Trimble Connector , и вы можете прикрепить проект, если еще этого не сделали.

Открытие и просмотр списка задач

1. Откройте проект в Trimble Connector.

   Без открытого проекта просматривать или создавать задачи невозможно.

2. Нажмите кнопкуЗадачи.
3. Вы можете:
   • Отсортировать список по столбцам Автор , Кому назначено , Срок выполнения , Состояние и Приоритет.
   • Для поиска конкретных задач можно пользоваться полем Поиск.
   • Можно группировать задачи по значениям параметров Автор , Состояние , Приоритет , Тип , Тег , Дата создания и Дата последнего изменения.
4. Чтобы закрыть список задач, нажмите кнопкуЗакрыть.

Создание задач

1. В Trimble Connector нажмите кнопкуЗадачи.

2. Чтобы создать задачу с видом и снимком, выберите оригинальные объекты Tekla Structures.

   Выберите только один вид. При создании вида создается IFC-файл с выбранными оригинальными объектами и отправляется в папку root\TeklaStructures-ToDos проекта.

   Система координат следует установленной рабочей плоскости.

   Не создавайте виды, содержащие больше количество объектов, потому что в таком случае создание задачи может занять длительное время.

   Чтобы создать задачу без вида и без снимка, не выбирайте никакие объекты.

3. Нажмите кнопкуСоздать задачу ; откроется новая панель, где можно ввести подробности задачи.

   • Заполните Заголовок и Описание.

     Поле Описание является обязательным для заполнения. Сохранить задачу без описания нельзя.

   • Чтобы назначить задачу другим пользователям, нажмите кнопку Выбрать рядом с полем Кому назначено и выберите в списке участника проекта или группу пользователей либо начните вводить имя пользователя или группы пользователей, чтобы отфильтровать список пользователей.

     Назначать задачи другим пользователям можно после того, как над проектом будет начата совместная работа.

   • Выберите срок выполнения задачи из календаря и укажите приоритет, тип, статус и процент выполнения, если необходимо.

   • Чтобы добавить вложение, нажмитеДобавить вложение и выполните одно (или оба) из следующих действий:

     • Нажмитеи, чтобы найти файл на компьютере и добавить файл в выбранную папку Trimble Connect , и нажмите кнопку ОК.

     • Нажмите, чтобы найти файл на компьютере, нажмите кнопку Добавить с моего компьютера , вложите файл в текущую задачу и нажмите кнопку Задачи ОК.

     • Вложение открывается двойным щелчком, если расширению файла вложения в Windows сопоставлена какая-либо программа. Файлы модели не открываются.

4. Нажмите кнопку Сохранить , чтобы сохранить задачу.

   Сохраненные задачи сразу же синхронизируются с Trimble Connect. После отправки в Trimble Connect задача получает уникальное имя, состоящее из сокращенного имени проекта с добавлением порядкового номера.

   Созданную задачу можно увидеть в Trimble Connect на вкладках Задачи и Активность.

Просмотр задач

1. В Trimble Connector нажмите кнопкуЗадачи.

   Откроется список Задачи.

2. Дважды щелкните задачу, которую вы хотите просмотреть.

   Откроется панель свойств Задачи.

   Панель свойств Задачи можно закрыть, нажав кнопкуЗакрыть.

Добавление комментариев к задачам

Любой пользователь в проекте может добавить комментарий к любой задаче.

1. В Trimble Connector нажмите кнопкуЗадачи.

   Откроется список Задачи.

2. Дважды щелкните задачу, к которой вы хотите добавить комментарий.
3. В открывшейся панели свойств введите свои комментарии в поле Комментарии.
4. Сохраните свой комментарий, нажав кнопку Добавить комментарий.

Администраторы проекта и создатели задач могут также удалять комментарии, нажимая кнопкуУдалить рядом с полем комментария.

Создание пометок в задачах

Задачи в Trimble Connector можно снабжать графическими пометками и отображать эти пометки в Tekla Structures и в Trimble Connect.

1. В Trimble Connector выберите существующий проект или создайте новый.

2. С помощью графических инструментов добавьте пометки в текущую модель:

   • удаляет все плоскости отсечения из всех видов модели.

   • удаляет все пометки из модели.

   • создает пометку-измерение. В модели укажите две точки, а затем точку для размещения измерения. Можно указывать точки, кромки или грани.

   • создает пометку-облако. В модели укажите центр облака и точку на кромке облака. Tekla Structures создает облако перпендикулярно плоскости вида, заданной указанной вами точкой центра.

   • создает пометку-линию. В модели укажите начальную точку и конечную точку. В начальной точке создается стрелка.

   • создает текстовую пометку, состоящую из текста или атрибута типа ( Польз. атрибут или Отчет ) и линии выноски. Введите текст или префикс в поле текстовой пометки, выберите атрибут типа Польз. атрибут или Отчет из списка, укажите начальную точку линии выноски, а затем укажите местоположение для текста.

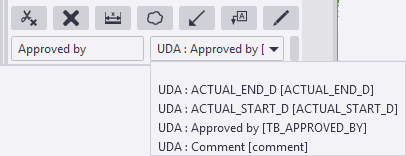

     В примере ниже слово Утвердил введено в качестве текста, а атрибут Польз. атрибут: Кем утверждено выбран из списка доступных атрибутов.

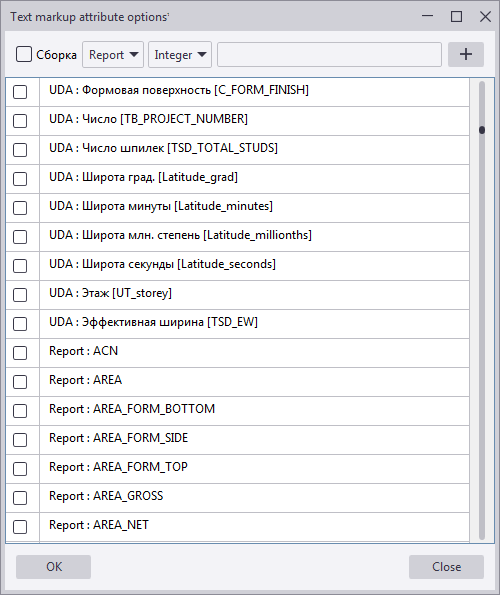

     Чтобы добавить дополнительные атрибуты типа Польз. атрибут или Отчет в список доступных атрибутов или добавить новые атрибуты в список Атрибуты для текстовых пометок , чтобы они были доступны для выбора, нажмите кнопку Атрибуты для использования в текстовых пометках в нижнем правом углу. Появится диалоговое окно Атрибуты для текстовых пометок :



     В этом диалоговом окне можно:

     • выбрать атрибуты типа Польз. атрибут или Отчет , которые вы хотите добавить в список доступных атрибутов;
     • добавить новые атрибуты с помощью параметров вверху диалогового окна. Для этого необходимо выбрать тип атрибута ( Польз. атрибут или Отчет ), выбрать тип значения атрибута ( Целое число , Двойной или Растяжка ) и ввести имя атрибута. Для добавления атрибута сборки не забудьте установить флажок Сборка. При нажатии кнопки (+) заданный атрибут добавляется в список.

   • позволяет создать карандашную пометку (фигуру произвольной формы). В модели укажите начальную точку; двигая мышью, нарисуйте требуемую фигуру (не удерживая нажатой левую кнопку мыши), а затем укажите конечную точку. Tekla Structures создает разметку перпендикулярно плоскости вида, заданной указанной вами начальной точкой.

3. В Trimble Connector нажмите кнопкуЗадачи.

4. Выберите требуемые объекты модели из модели Tekla Structures.

5. Нажмите кнопкуСоздать задачу ; откроется новая панель, где можно ввести информацию о задаче. Введите по крайней мере заголовок и описание (см. Создание задач выше).

6. Не забудьте синхронизировать задачу с Trimble Connect.

Назначение существующих задач

После начала совместной работы над проектом задачи можно назначать другим пользователям. Назначить задачу может только администратор проекта или пользователь, который создал задачу. Назначать можно только задачи, созданные в Trimble Connector.

1. В Trimble Connector нажмите кнопкуЗадачи.

   Откроется список Задачи.

2. Дважды щелкните задачу, которую вы хотите назначить.
3. Нажмите кнопку Изменить.
4. В поле Кому назначено щелкните Выбрать и выберите в списке участника проекта или группу пользователей либо начните вводить имя пользователя или группы пользователей, чтобы отфильтровать список пользователей.
5. Выберите из календаря срок выполнения задачи.
6. При необходимости задайте приоритет, тип и статус задачи.
7. Нажмите кнопку Сохранить , чтобы сохранить изменения.

Синхронизация задач

Если кто-либо из участников проекта создал или прокомментировал задачу в Trimble Connector , список задач сразу же автоматически синхронизируется.

Также можно нажать кнопку синхронизации, чтобы синхронизировать задачи с Trimble Connect.

Корректировка настроек задач

1. В Trimble Connector нажмите кнопкуНастройки.

2. В разделе Двойной щелчок на виде задачи выберите желаемые варианты:

   • Эти настройки влияют на вид снимка в задачах.

   • Корректирует камеру и проекцию вида : установите этот флажок, если вы не хотите, чтобы вид снимка менялся из-за разницы в системе координат, например, чтобы текущий вид оставался неизменным. При установке этого флажка проекция вида также будет меняться, если проекция вида Tekla Structures отличается от проекции вида снимка в задаче.

   • Удаляет и добавляет плоскости отсечения : плоскости отсечения на виде Tekla Structures удаляются, а плоскости отсечения на виде задачи добавляются на вид Tekla Structures. Этот вариант можно использовать только при выборе варианта Корректирует камеру и проекцию вида.

   • Выбирает объекты : если этот флажок установлен, при выборе объекта на виде задачи выбирается соответствующий оригинальный объект Tekla Structures. Если системы координат различаются, можно выбирать объекты и увеличивать масштаб выбранных объектов.

3. Чтобы закрыть панель настроек, нажмите кнопкуЗакрыть.
