Виды чертежа могут содержать объекты нескольких типов. Некоторые из них берутся из модели и представляют что-либо, что будет существовать в реальной строительной конструкции или будет тесно с ней связано. Другие — это объекты, представляющие информацию, которая необходима только на чертеже, или дополнительную информацию об объектах из модели. Чертежи могут включать в себя объекты следующих типов:

• Объекты строительной конструкции : детали, болты, сварные швы, фаски, арматурные стержни, обработка поверхности и т. п.

• ассоциативные объекты аннотаций : размеры, метки, ассоциативные примечания;

• Независимые объекты аннотаций : объекты, не связанные с моделью: текст, RTF-файлы, символы, ссылки, гиперссылки, файлы DWG/DXF и опорные модели. Эти объекты становятся ассоциативными, если у них есть точки ассоциативности, т. е. если они связаны с объектами строительной конструкции.

• Эскизные объекты : графические объекты, создаваемые с помощью различных инструментов рисования. Эти объекты — облака, линии, прямоугольники и т. д. — можно использовать для выделения определенных участков чертежа, например. Эти объекты являются ассоциативными, если у них есть точки ассоциативности, т. е. если они связаны с объектами строительной конструкции.

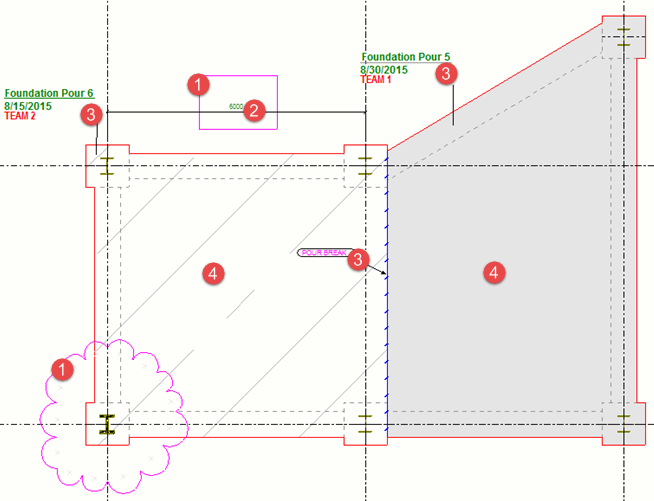

1. Эскизные объекты: облака и прямоугольники
2. Размеры
3. Метки, ассоциативные примечания
4. Объекты строительной конструкции
